Kenwood KAC-PS520 RU - Инструкция (Страница 4)

4 13

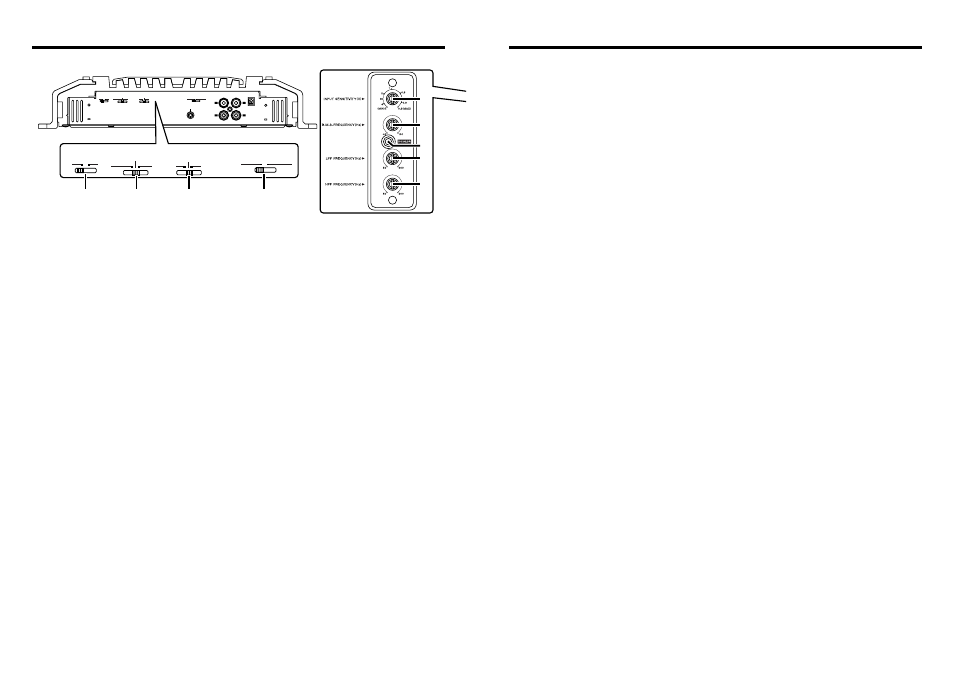

Органы управления / Индикатор
ON OFF
INFRASONIC FILTER
LPF OFF HPF
B.M.S.
+12dB OFF REMOTE
OPERATION
MONO(L ch) STEREO
GND
LINE OUT EXT.AMP.CONT. LINE IN
L
R
L
R
ON OFF
INFRASONIC FILTER
LPF
OFF
HPF
B.M.S.
+12dB
OFF
REMOTE
OPERATION
MONO(L ch) STEREO
1 2 3 4
5
6
8
9
7
(5) Регулятор чувствительности
входа INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии с
уровнем сигнала на выходе предварительного уси-
лителя головного устройства, подключенного к этому
усилителю мощности.
ЗАМЕЧАНИЕ
Чтобы получить информацию об уровне сигнала на
выходе предварительного усилителя, обратитесь к
разделу «Технические характеристики» в инструк-
ции по эксплуатации головного устройства.
(4) Переключатель OPERATION
Этот переключатель используется для выбора ре-
жима работы усилителя.
- Положение STEREO
Усилитель может быть использован в качестве сте-
реофонического усилителя.
- Положение MONO (Lch)
Выполняется усиление только сигнала, поступаю-
щего на левый канал. Устанавливайте переключа-
тель в это положение и выполняйте мостовое под-
ключение для того, чтобы использовать усилитель в
качестве высокомощного усилителя мощности.
(Входной сигнал правого канала не воспроизводит-
ся).
(3) Переключатель FILTER
Этот переключатель позволяет применить высоко-
или низкочастотную фильтрацию сигнала, поступа-
ющего на выходы на акустические системы.
- Положение HPF (высокочастотный
фильтр):
Фильтр пропускает частоты выше частоты, установ-
ленной при помощи регулятора HPF FREQUENCY.
- Положение OFF:
Весь частотный диапазон воспроизводится без
фильтрации.
- Положение LPF (низкочастотный фильтр):
Фильтр пропускает частоты ниже частоты, установ-
ленной с помощью регулятора LPF FREQUENCY.
Выход на акустические системы автоматически
переключается в монофонический режим (L+R) и
активизируется функция усиления низких частот.
(9) Регулятор HPF FREQUENCY
Используется для установки частоты среза высоко-
частотного фильтра, когда переключатель FILTER
установлен в положение HPF.
(8) Регулятор LPF FREQUENCY
Используется для установки частоты среза низкоча-
стотного фильтра, когда переключатель FILTER ус-
тановлен в положение LPF.
(1) Переключатель INFRASONIC FILTER
Когда этот переключатель установлен в положение
ON, частоты, которые находятся ниже слышимого
диапазона и не прослушиваются, будут отсекаться
с целью улучшения качества воспроизводимого
звука.
(2) Переключатель системы управления
низкими частотами B.M.S.
Усиление низких частот отцентровано по частоте,
установленной с помощью регулятора B.M.S.
FREQUENCY.
- Положение +12
Усиление низких частот: +12 дБ
- Положение OFF
Усиление низких частот выключено.
- Положение REMOTE:
Система B.M.S. управляется с головного устрой-
ства KENWOOD (обратитесь к странице 5).
(6) Регулятор B.M.S. FREQUENCY
Когда переключатель B.M.S. установлен в положе-
ние «+12dB»/»REMOTE», Вы можете отрегулировать
усиливаемую центральную частоту.
(7) Кнопка V-COLOR (изменение цвета)
Выберите цвет индикатора при включении. Каждое
нажатие на кнопку приводит к выбору одного из 7
стандартных цветов и изменению цвета. Цвет не
может быть выбран во время мигания индикатора.
Технические характеристики
Технические характеристики могут быть изменены без предварительного уведомления.
Секция усилителя
Максимальная выходная мощность (4 Ом)
Обычное подключение ........................................................................................................... 500 Вт х 1
Мостовое подключение ....................................................................................................... 1000 Вт х 1
Номинальная выходная мощность (+В = 12,0 В)
Обычное подключение (4 Ом) (20 Гц - 20 кГц, ОГИ 0,05%) ................................................... 90 Вт х 2
(2 Ом) (1 кГц, ОГИ 0,5%) ....................................................................................................... 170 Вт х 2
Мостовое подключение (4 Ом) (1 кГц, ОГИ 0,5%) ............................................................... 340 Вт х 2
Номинальная выходная мощность (+В = 14,4 В)
Обычное подключение (4 Ом) (20 Гц - 20 кГц, ОГИ 0,05%) ................................................. 125 Вт х 2
(4 Ом) (DIN : 45324, +В = 14,4 В) ......................................................................................... 125 Вт х 2
(2 Ом) (1 кГц, ОГИ 0,5%) ....................................................................................................... 250 Вт х 2
Мостовое подключение (4 Ом) (1 кГц, ОГИ 0,5%) ............................................................... 500 Вт х 2
Диапазон воспроизводимых частот (+0, -3 дБ) ................................................................. 5 Гц - 100 кГц
Общие гармонические искажения (на номинальной мощности*) ...................................... 0,006% (1 кГц)
Чувствительность (на номинальной выходной мощности)
MAX ................................................................................................................................................ 0,2 Â
MIN ................................................................................................................................................. 5,0 В
Соотношение сигнал/шум ................................................................................................................ 105 дБ
Входной импеданс ............................................................................................................................ 10 кОм
Частота среза низкочастотного фильтра (18 дБ на октаву) ............................ 50 - 200 Гц (варьируется)
Частота среза высокочастотного фильтра (12 дБ на октаву) ......................... 50 - 200 Гц (варьируется)
Частота среза фильтра инфранизкой частоты (24 дБ на октаву) ..................................................... 15 Гц
B.M.S. (40 - 100 Гц: варьируется) ............................................................................. OFF/+6/+12/+18 дБ
Общие характеристики
Напряжение питания .................................................................................... 12,0 В (допустимое 11-16 В)
Ток потребления (+В = 12,0 В, 4 Ом, ОГИ 10%) ................................................................................. 37 А
Размеры ........................................................................................................................... 283 х 58 х 350 мм
Вес ..................................................................................................................................................... 5,2 кг
