8

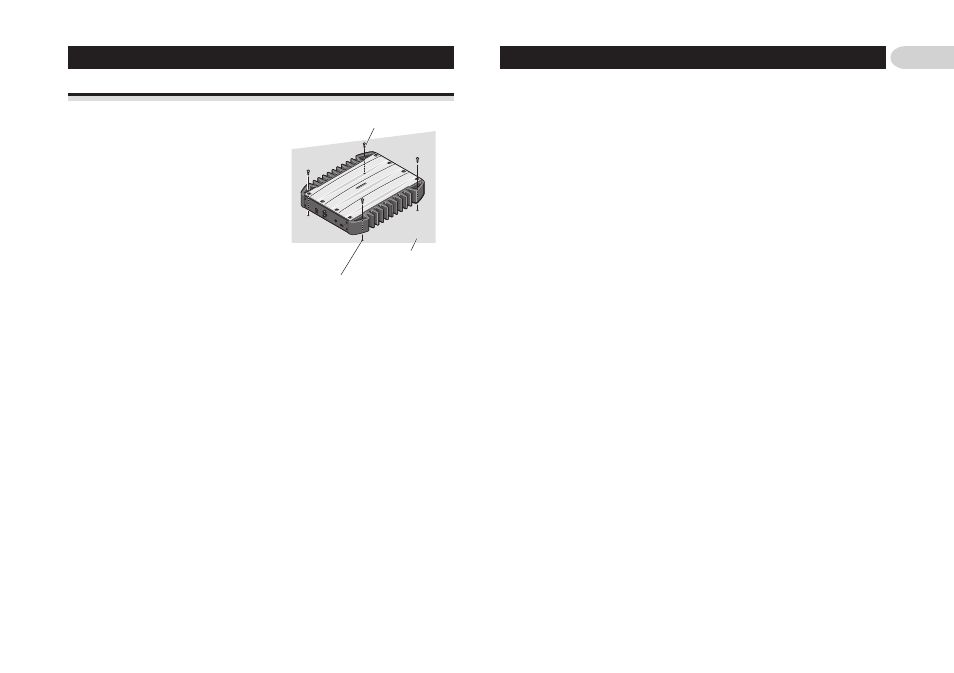

Пример установки на напольный коврик или на шасси
1. Поместите усилитель туда, где он дол-
жен быть установлен. Вставьте полу-
ченные в комплекте самонарезающие
винты (4 х 18 мм) в отверстия для вин-
тов. Нажмите на винты отверткой, что-
бы они пометили места для просвер-
ливания отверстий.
2. Просверлите в отмеченных точках от-
верстия диаметром 2,5 мм и установи-
те усилитель либо на коврик, либо не-
посредственно на шасси.
Источник питания ........................................................................... 14,4 В постоянного тока (10,8 - 15,1 В допустимо)
Система заземления ................................................................................................................................ Минус на массе
Потребляемый ток
GM-X972 ..................................................................................... 37,5 А (при постоянной подаче питания, 4 Ом)
GM-X572 ..................................................................................... 18,9 А (при постоянной подаче питания, 4 Ом)
GM-X372 ..................................................................................... 14,4 А (при постоянной подаче питания, 4 Ом)
Среднее значение тока*
GM-X972 .............................................................................................................. 12,0 А (4 Ом для двух каналов)
18,5 А (4 Ом для одного канала)
GM-X572 ................................................................................................................ 6,4 А (4 Ом для двух каналов)
10,1 А (4 Ом для одного канала)
GM-X372 ................................................................................................................ 5,0 А (4 Ом для двух каналов)
7,5 А (4 Ом для одного канала)
Предохранитель
GM-X972 ...................................................................................................................................................... 30 А х 2
GM-X572 ...................................................................................................................................................... 20 А х 2
GM-X372 ...................................................................................................................................................... 25 А х 1
Размеры
GM-X972 ................................................................................................................... 255 (Ш) х 50 (В) х 309 (Д) мм
GM-X572 ................................................................................................................... 255 (Ш) х 50 (В) х 237 (Д) мм
GM-X372 ................................................................................................................... 255 (Ш) х 50 (В) х 169 (Д) мм
Вес
GM-X972 ..................................................................................................................... 3,4 кг (Без учета проводки)
GM-X572 ..................................................................................................................... 2,7 кг (Без учета проводки)
GM-X372 ..................................................................................................................... 2,0 кг (Без учета проводки)
Максимальная выходная мощность
GM-X972 ................................................................................................................................ 300 Вт х 2/800 Вт х 1
GM-X572 ................................................................................................................................ 150 Вт х 2/400 Вт х 1
GM-X372 ................................................................................................................................ 100 Вт х 2/240 Вт х 1
Номинальная выходная мощность
GM-X972 ........................................................................................ 200 Вт х 2/480 Вт х 1 (DIN 45324, +B=14,4 В)
GM-X572 ......................................................................................... 110 Вт х 2/300 Вт х 1 (DIN 45324, +B=14,4 В)
GM-X372 .......................................................................................... 70 Вт х 2/200 Вт х 1 (DIN 45324, +B=14,4 В)
Сопротивление нагрузки ....................................................................................................... 4 Ом (2 - 8 Ом допустимо)
(Мостовое соединение: 4 - 8 Ом допустимо)
Частотный диапазон ............................................................................................................ 10 - 50000 Гц (+0 дБ, -1 дБ)
Соотношение сигнал/шум
GM-X972 ........................................................................................................................ 100 дБ (измерение IEC-A)
GM-X572 ........................................................................................................................ 100 дБ (измерение IEC-A)
GM-X372 ........................................................................................................................ 100 дБ (измерение IEC-A)
Искажения
GM-X972 ................................................................................................................................ 0,008% (10 Вт, 1 кГц)
GM-X572 ................................................................................................................................ 0,008% (10 Вт, 1 кГц)
GM-X372 ................................................................................................................................ 0,008% (10 Вт, 1 кГц)
Разделение
GM-X972 ............................................................................................................................................. 65 дБ (1 кГц)
GM-X572 ............................................................................................................................................. 65 дБ (1 кГц)
GM-X372 ............................................................................................................................................. 60 дБ (1 кГц)
Фильтр низкой частоты ........................................................................................................ Частота разделения: 80 Гц
Ступень разделения: -12 дБ/окт
Максимальный уровень входного сигнала/сопротивление ............................. RCA: 6,5 В/22 кОм (0,2 – 6,5 В)
Громкоговоритель: 26 В/40 кОм (0,8 – 26 В)
Примечание:
•
В связи с усовершенствованиями дизайн и технические характеристики могут меняться без дополни-
тельного извещения.
* Среднее значение тока
Среднее значение тока приближается к максимальному значению, когда поступает аудио сигнал. Ис-
пользуйте это значение при подсчете общего потребления тока несколькими усилителями.
Установка
Самонарезающие винты (4 х 18 мм)
Просверлите от-
верстия диамет-
ром 2,5 мм
Коврик
или шасси
Технические характеристики
