Pioneer GM-X972 - Инструкция (Страница 5)

5

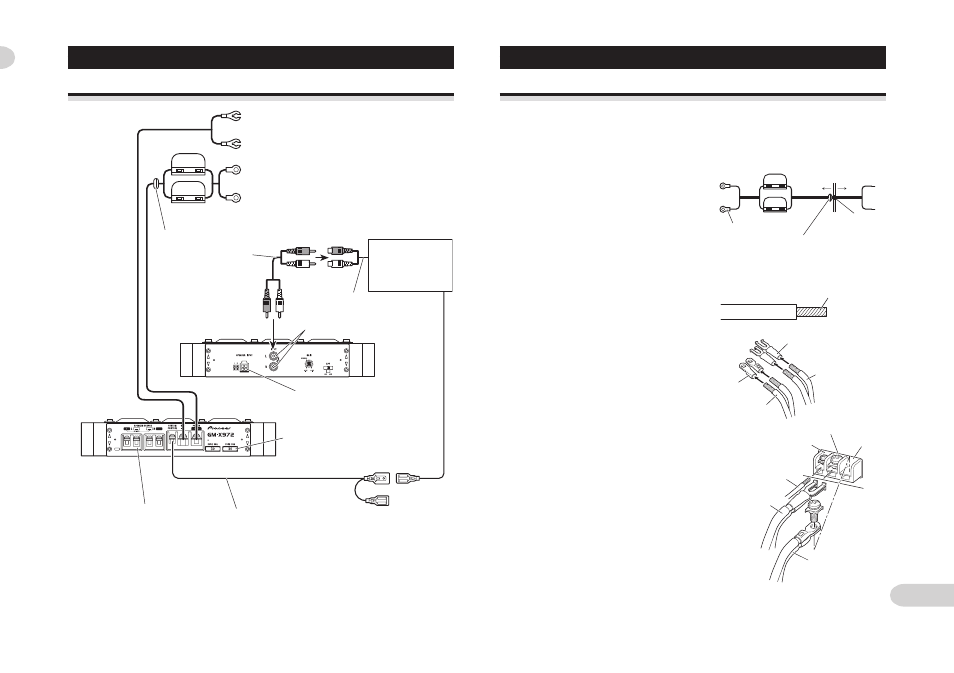

Схема подключения Подключение разъема питания
• Пользуйтесь только специальным красным проводом аккумулятора и зазем-
ления (RD-223), который продается отдельно. Подключите провод аккумуля-
тора непосредственно к положительному (+) разъему аккумулятора, а провод
заземления – к кузову автомобиля.
Подключение устройства
Предохранитель
(30 А)
Предохранитель
(30 А)
Изоляционная
втулка
Провод заземления (черный) (RD-223) (продается
отдельно)
Подключите к металлическому кузову или шасси.
Специальный красный провод аккумулятора (RD-223)
(продается отдельно)
После завершения всех подключений усилителя, под-
ключите разъем аккумулятора на усилителе к поло-
жительному (+) разъему аккумулятора.
Соединитель-
ные провода с
контактными
штекерами RCA
(продаются от-
дельно).
Автомобильная сте-
реосистема с гнез-
дами выхода RCA
Внешний выход
Передняя часть Гнездо входа RCA
Разъем входа громкоговорителя.
Обратитесь к разделу “Использова-
ние входа громкоговорителя”
Задняя часть
GM-X972: Предохранитель (30 А) х 2
GM-X572: Предохранитель (20 А) х 2
GM-X372: Предохранитель (25 А) х 1
Разъем выхода громкого-
ворителя. Обратитесь к
разделу “Подключение
проводки громкоговорите-
лей” для получения инст-
рукций по подключению
громкоговорителей.
Провод дистанционного управления системой (продается отдельно)
Подключите охватываемый разъем этого провода к разъему дис-
танционного управления автомобильной стереосистемы (SYSTEM
REMOTE CONTROL). Охватывающий разъем может быть подклю-
чен к разъему управления автономной антенны. Если автомобиль-
ная стереосистема не имеет разъема дистанционного управления,
подключите охватываемый разъем к разъему питания через пере-
ключатель зажигания.
1. Проведите провод аккумулятора
от отсека двигателя в салон авто-
мобиля.
• После завершения всех подключе-
ний усилителя, подключите
разъем аккумулятора на усилите-
ле к положительному (+) разъему
аккумулятора.
Предохранитель
(30 А) Отсек
двигателя
Предохрани-
тель (30 А)
Салон ав-
томобиля
Положи-
тельный
разъем
Вставьте резиновую
О-образную изоля-
ционную втулку в
корпус автомобиля.
Просверлите
отверстие
диаметром
14 мм в кор-
пусе автомо-
биля.
2. Скрутите провод аккумулятора,
провод заземления и провод уп-
равления системой.
Скрутите
3. Прикрепите клеммы к концам про-
водов. Клеммы в комплект не вхо-
дят.
• Для прикрепления клемм к прово-
дам воспользуйтесь пинцетом или
другим подобным инструментом.
Клемма
Клемма
Провод акку-
мулятора
Провод за-
земления
4. Подключите провода к разъемам.
• Надежно закрепите провода при
помощи винтовых разъемов.
Разъем GND Разъем
питания
Разъем дистанционного
управления системой
Провод дистанционного
управления системой
Провод заземления
Провод акку-
мулятора
