5 РУС

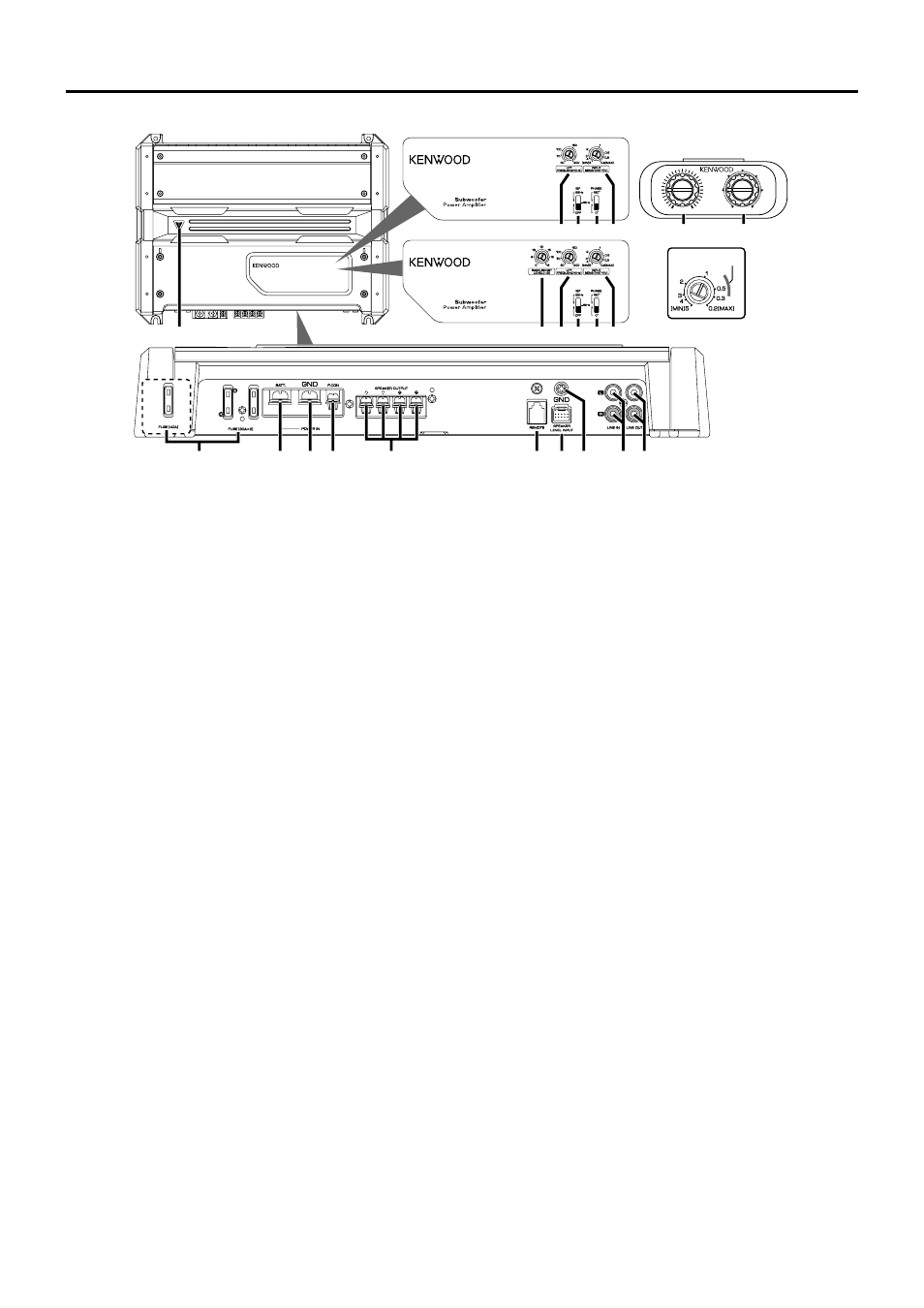

Органы управления

"//34













&2%15%.#9

p q r s t u v w x y
€ 
z { } ~ |
} ~ |
 8
o
8
KAC-9102D/8102D
KAC-9152D/8152D
ЗАМЕЧАНИЕ
Панель управления располагается под крышкой лицевой панели.
Чтобы получить доступ к этим органам управления, снимите крыш-
ку.
(1) Предохранитель (KAC-9152D/KAC-9102D: 30 А х 2)
(KAC-8152D/KAC-8102D: 40 А х 1)
ЗАМЕЧАНИЕ
Если Вы не можете найти в магазине предохранитель, рассчитан-
ный на нужный ток, обратитесь к дилеру Kenwood.
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Контакт управления питанием
Используется для управления включением/выключением усили-
теля.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключайте это гнездо ко всем
компонентам системы.
(5) Выходные гнезда на акустические системы
KAC-9152D
Т.к. этот усилитель поддерживает акустические системы с мини-
мальным сопротивлением 1 Ом, подключайте к этим гнездам уси-
лителя акустические системы с сопротивлением 1 Ом или выше.
KAC-9102D/8152D/8102D
Т.к. этот усилитель поддерживает акустические системы с мини-
мальным сопротивлением 2 Ом, подключайте к этим гнездам уси-
лителя акустические системы с сопротивлением 2 Ом или выше.
ПРЕДОСТЕРЕЖЕНИЕ
Номинальный уровень входного сигнала акустических систем дол-
жен быть не менее максимального уровня выходного сигнала уси-
лителя. В противном случае могут возникнуть неисправности.
(6) Гнездо REMOTE (только для KAC-9152D/8152D)
Используется для подключения кабеля дистанционного управле-
ния (поставляется дополнительно).
(7) Входные гнезда с уровнем сигнала акустических
систем
ЗАМЕЧАНИЕ
- Фирменная автомагнитола Kenwood должна иметь максимальную
выходную мощность не более 40 Вт.
- Не подключайте кабели акустических систем от усилителя к вход-
ным гнездам с уровнем сигнала акустических систем, т.к. это мо-
жет привести к возникновению сбоев или повреждению усилите-
ля.
- Не подключайте кабели к обоим входным гнездам типа RCA и
входам с уровнем сигнала акустических систем одновременно,
т.к. это может привести к возникновению сбоев или повреждению
усилителя.
- Подключите провод управления питанием к источнику питания,
который включается/выключается ключом зажигания (линия АСС).
Пульт ДУ (только
для KAC-9152D/KAC-8152D)
Когда выполнено это подключение, при включении/выключении
автомагнитолы может возникать механический шум.
(8) Контакт заземления кабеля RCA
При использовании кабеля со штекерами типа RCA и проводом
заземления подключайте провод заземления к этому контакту.
(9) Гнездо линейного входа LINE IN
(10) Гнездо линейного выхода LINE OUT
На это гнездо поступает сигнал с линейного входа.
(11) Сетевой индикатор
Когда включено питание усилителя, светится сетевой индикатор.
При включении питания или срабатывании функции защиты этот
индикатор мигает в течение нескольких секунд.
(12) Регулятор BASS BOOST LEVEL (только для KAC-
9102D/8102D)
Установите уровень звучания низких частот.
(13) Регулятор LPF FREQUENCY (низкочастотный
фильтр)
Этот регулятор предназначен для настройки частоты среза этого
усилителя.
(14) Переключатель ISF (инфразвуковой фильтр)
Ультранизкие частоты, которые не могут быть воспроизведены
через сабвуфер, не прослушиваются, но возникают нежелатель-
ные звуковые колебания, которые влияют на звучание, вызывая
искажения. Установка этого переключателя в положение «15 Hz»
èëè «25 Hz» отсекает частоты ниже выбранной частоты.
Этот переключатель позволяет улучшить качество воспроизведе-
ния акустических систем, устраняя нежелательные звуковые ко-
лебания, которые перестают прослушиваться.
(15) Переключатель PHASE (фаза)
Когда этот переключатель установлен в положение «180», фаза
сигнала на выходе на акустические системы инвертируется.
(16) Регулятор чувствительности входа INPUT
SENSITIVITY
Устанавливайте этот регулятор в соответствии с уровнем сигнала
на выходе предварительного усилителя головного устройства,
подключенного к этому усилителю мощности.
В качестве подсказки используйте рисунок, приведенный справа.
ЗАМЕЧАНИЕ: Чтобы получить информацию об уровне сигнала
на выходе предварительного усилителя, обратитесь к разделу
«Технические характеристики» в инструкции по эксплуатации го-
ловного устройства.
(17) Регулятор усиления BOOST LEVEL (только для
KAC-9152D/8152D)
Устанавливает уровень усиления звучания низких частот.
(18) Селектор усиливаемой частоты FREQUENCY
(только для KAC-9152D/8152D)
Предназначен для выбора частоты, вблизи которой будет выпол-
нено усиление низких частот.
