4
РУС

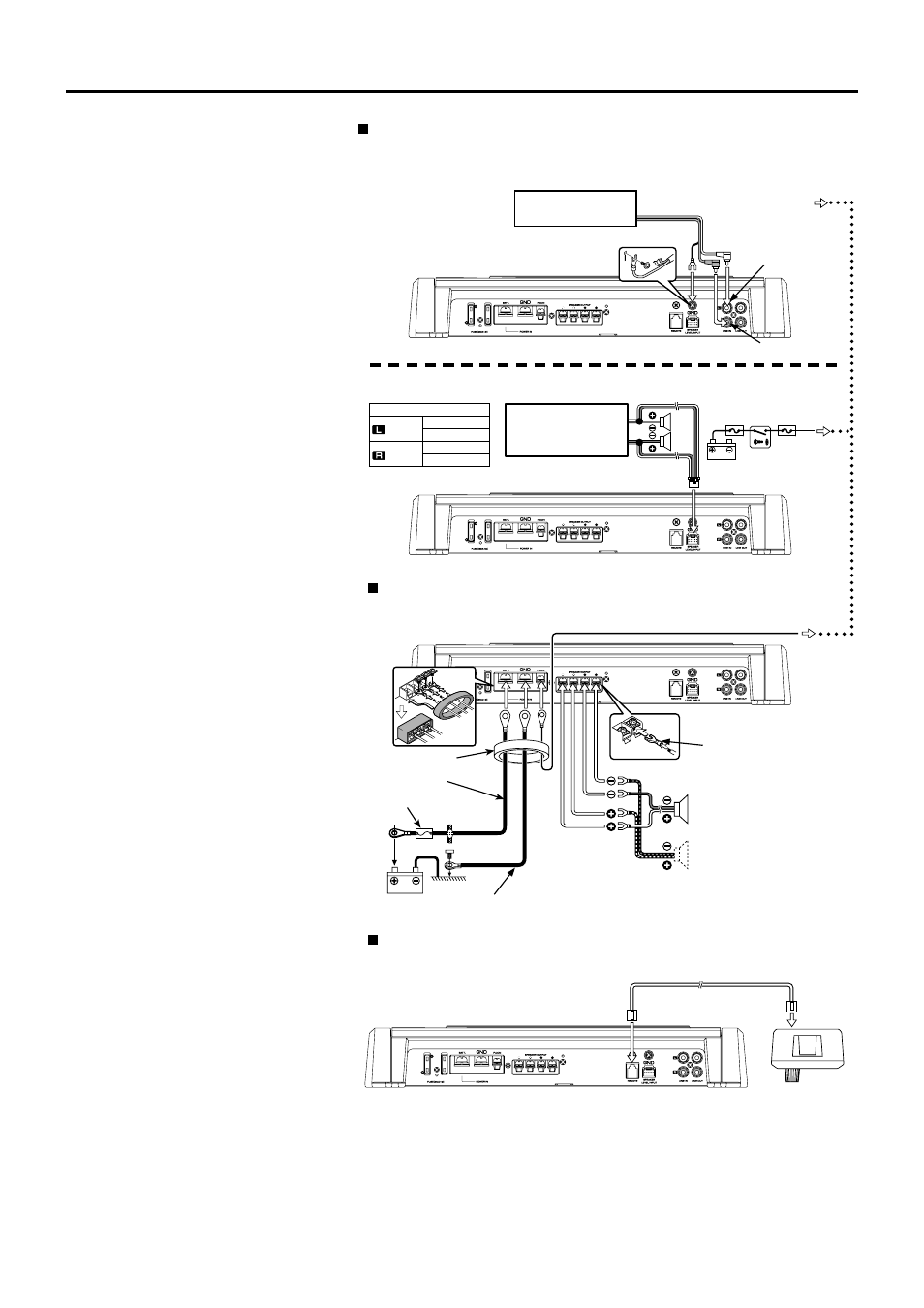

Схемы соединений
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня, выз-
ванного коротким замыканием в проводке, под-
ключите гибкую вставку или прерыватель вбли-
зи положительной (+) клеммы автомобильного
аккумулятора.
ПРЕДОСТЕРЕЖЕНИЯ
- Если звук не воспроизводится нормально, не-
медленно выключите питание и проверьте под-
ключения.
- Перед изменением положения любого пере-
ключателя выключайте питание усилителя.
- Если перегорел предохранитель, проверьте
провода на предмет короткого замыкания, а за-
тем замените предохранитель на новый с таки-
ми же параметрами.
- Убедитесь в том, что нет неподключенных
проводов и разъемов, прикасающихся к корпу-
су автомобиля. Чтобы предотвратить короткое
замыкание, не снимайте изоляцию с кончиков
неподключенных кабелей или разъемов.
- Подключите кабели акустических систем к
соответствующим акустическим системам по
отдельности. Прикосновение провода отрица-
тельной (-) полярности или провода заземления
акустических систем к корпусу автомобиля мо-
жет привести к сбою в работе усилителя.
- После установки усилителя убедитесь в том,
что электрическое оборудование (стоп-сигналы,
сигналы поворота и стеклоочистители) функци-
онирует нормально.
* Приобретаемые в магазинах принадлежности
Подключение к входам типа RCA или входам с уровнем
сигнала акустических систем
- Подключение к входам типа RCA
'.$
9
·
9
·
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления питанием
Контакт заземления кабеля RCA
Кабель со штекерами
типа RCA *
Вход левого канала
Вход правого канала
- Подключение к гнездам с уровнем сигнала акустических систем
Цвет провода на разъеме
Л е в ы й
к а н а л
П р а в ы й
к а н а л
Белый
Белый/черный
Серый
Серый/черный
Фирменная
автомагнитола
KENWOOD
Блок предохранителей
Аккумулятор
АСС
Подключение кабеля питания и кабелей акустических систем
Провод управления питанием
Фиксатор проводов
Провод аккумулятора*
Предохранитель*
Аккумулятор
Провод заземления*
Клемма подключения*
Сабвуфер (L+R)
Подключение кабеля пульта
дистанционного управления (только для KAC-9152D/8152D)
Кабель дист.управления
Пульт ДУ
ПРЕДОСТЕРЕЖЕНИЕ
- Перед подключением кабелей пульта дистан-
ционного управления всегда устанавливайте
регулятор усиления низких частот (Bass Boost)
в положение «0dB».
