7-10 mm (9/32'-3/8")
Проверка соединений
Rg. 7
Винт (M4)
Место зачистки
Провод
Предостережения при подключении.
При подключении кабелей, используйте винты
(M4), чтобы упростить подключение.
Обратитесь к описанию для надлежащей
процедуры. Если у вас есть сомнение о том, как
делать подключение, консультируйтесь с вашим
дилером.

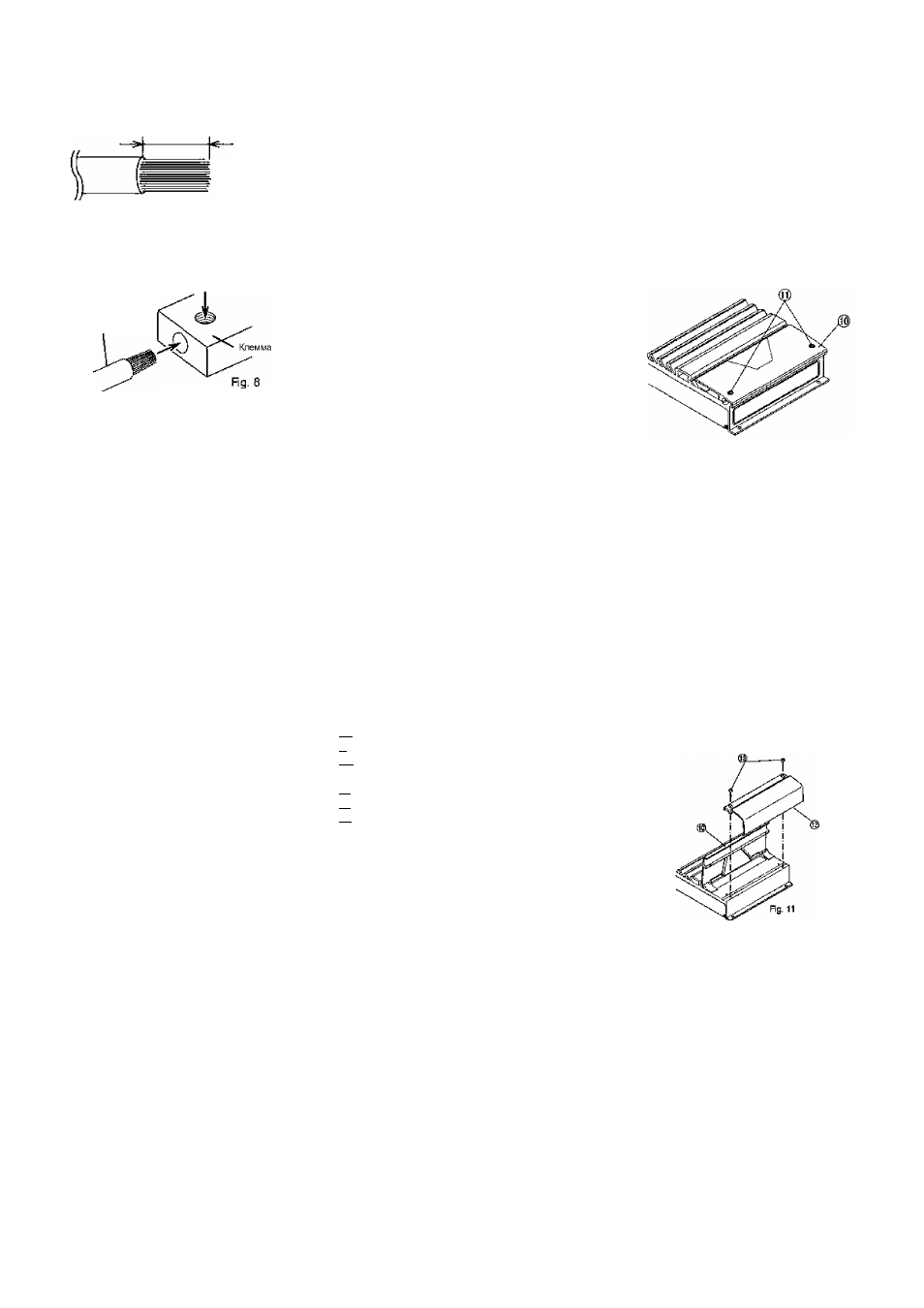

1. Проверьте размер провода.
Примечания:
• Рекомендованный размер провода для
этого модуля AWG6 -AWG18.
• Если провод используемый - неизвестный,
спрашивайте вашего дилера.
2. Удалите изоляцию с концов провода
примерно до 7 - 10mm (9/32"- 3/8"). (Fig. 7)
Примечания:
• Если длина зачищенного провода слишком
мала, плохое подключение может быть
причиной отказа или звукового прерывания.
• С другой стороны, если длина слишком
большая, может произойти короткое
замыкание.
3. Удалите винт, вкрученный на клемме.
Вставьте конец зачищенного провода.
Закрутите винт (M4). (Fig. 8)
Перед подключением, используйте термо
усадочную трубку, чтобы изолировать любой
провод, простирающийся вне разъема.
Примечания:
• Используйте только прилагаемые винты
(M4).
• Для безопасности, всегда подключайте
выводы батареи последними.
• Предотвращать разъединение выходов или
выпадение их из модуля, не используйте
провода, чтобы нести модуль.
Проверьте, не находится ли ваш головной аппарат
в одном из указанных ниже состояний:
a. Головной аппарат не снабжен проводом
дистанционного включения или проводом
автоматической антенны.
b . Провод автоматической антенны на головном
аппарате активизируется только при
включении радио (отключается в
режимах кассетного магнитофона или
проигрывателя компакт-дисков).
c. Провод автоматической антенны на головном
аппарате активизируется выходным
сигналом логического уровня (+) 5 В,
отрицательным триггером (заземляющего типа)
или не поддерживает рабочее напряжение (+)
12 В при подсоединении к другому
оборудованию в дополнение к автоматической
антенне. В том случае, если имеет место одно
из вышеперечисленных состояний,
необходимо подключить провод
дистанционного включения MRV-T420/MRV-T320
к переключаемому источнику питания
(зажиганию) вашего автомобиля. Установите
предохранитель номиналом ЗА как можно
ближе к отводу от замка зажигания. При
использовании данной схемы подсоединений
включение MRV-T420/MRV-T320 и его работа
будет осуществляться синхронно с
включением и работой системы зажигания
автомобиля.
Если данная схема работы вас не
удовлетворяет, последовательно с
упомянутым выше предохранителем номиналом
ЗА можно подсоединить однополюсный
переключатель (SPST). Данный переключатель
будет использоваться для включения и
выключения MRV-T420/MRV-T320. Всегда
проверяйте, выключен ли переключатель
после выключения зажигания автомобиля.
Это может привести к разрядке батареи
аккумулятора.
ГГ| Голубой/Белый
m Питание активной антенны
ПП Провод дистанционного включения
[Л Кдругим компонентам
ITI SPST переключатель (опция)
[Т| Пpeдoxpaнитeль(3A)
Гт] Установить как можно ближе к замку зажигания
ПП Замок зажигания
УСТАНОВКА КРЫШКИ
• Видизделияможетбытьулучшен, устанавливая
крышку на модуле после инсталляции.
• Установите крышку после того, как подключения были
Оделаны.
1. Открывание дверки.
1) 1) Используйте ключ (M3), для удаления
двух винтов (M3) (11) закрепление дверки (10).
2) Откройте дверку (10).
Ш
МРГ\ЛТ420
MFW-T320
Яд. 10
2. Установка крышки
1) Используйте два винта (M3) (13) дляустановки
крышки (12) к верхней поверхности блока.
• Вкрутите винт^1 надежно так, чтобы они не
открутились из-за колебаний, при движении
транспортного средства.
0-L- [Ц < [Ш
____________I
а
V
S
R g . 9
