Подключения
Перед выполнением подключений убедитесь в том,
что питание всех аудио компонентов отключено.
Подключите желтый провод питания усилителя
напрямую к плюсовому (+) контакту аккумулятора
автомобиля. Не подключайте данный провод к
блоку предохранителей.
Для предотвращения проникновения
внешних шумов в аудиосистему.
* Устанавливайте аппарат и прокладывайте кабели
по меньшей мере в 10 см отжгута проводов
автомобиля.
* Прокладывайте провода питания аккумулятора
как можно дальше от остальных проводов.
* Подключайте заземляющий провод к зачищенной
металлической поверхности шасси автомобиля (при
необходимости удалите с поверхности краску, грязь
или масло).
*При использовании приобретенных
дополнительно шумоподавителей,
устанавливайте их как можно дальше от усилителя.
Ваш официальный дилер фирмы Alpine может
предложить вам различные шумоподавители. За
дополнительной информацией обращайтесь к
официальному дилеру.
*Ваш официальный дилер Alpine может предложить
вам самые эффективные меры по
предотвращению возникновения шумов. За
более подробной информацией
обращайтесь кофициальному дилеру.

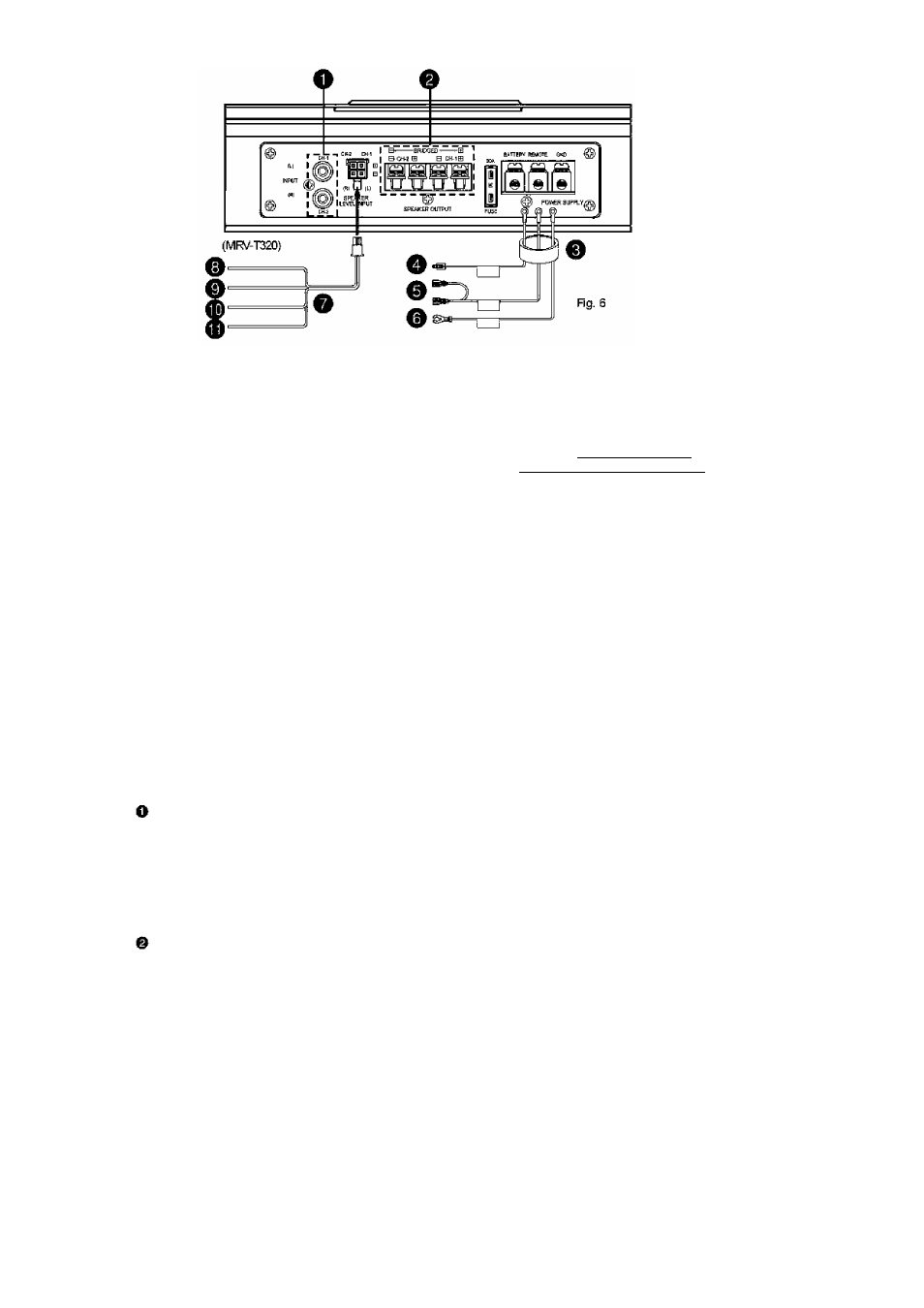

RCA Входные Гнезда
Соедините эти гнезда к линейному выходу
вашего главного модуля через RCA удлинители
(продается отдельно). Убедитесь, что подключали
правильно каналы; Левый к Левому и Правый к
Правому. (Фронт к Фронту и Тыл к Тылу).
Выходные клеммы для акустики
MRV-T420/MRV-T320 имеют два набора выходов
на динамики. Строго соблюдайте правильность
подключения акустических систем к выходным
клеммам. В стерео режиме подсоедините выходы
правого и левого громкоговорителя соответственно к
правому и левому громкоговорителям.
Подключите плюсовый выход к плюсовой клемме
акустической системы, а минусовый - к минусовой
клемме.
В мостовом режиме соедините левую плюсовую (+)
клемму с плюсовой (+) клеммой, а правую
минусовую (-) клемму - с минусовой (-) клеммой
громкоговорителя. Не используйте провод от
клемм (-) систем в качестве общего провода между
левым и правым каналами. Недопускайте контакта
данного провода с шасси автомобиля.
© Трубка изоляции
* Провод питания (Желтый) (Опция)
Установите * 50 ампер (или два 25А
плавких предохранителя параллельно)
как можно ближе к плюсовой (+) клемме
аккумуляторной батареи. Это защитит
электрическую систему вашего автомобиля в
случае короткого замыкания. При
необходимости удлинения данного провода
используйте кабель - удлинитель с сечением 8
AWG или выше.» MRV-T420... 50 ампер (или
два 25А параллельно) MRV-T320 ... 30
ампер.
Провод дистанционного включения
* (Синий/белый) (Опция).
Подключите данный провод к проводу
дистанционного включения или проводу
автоматической антенны (положительное напряжение,
(+) 12В) вашего головного аппарата.
f Заземляющий провод (Опция).
Подключите данный провод к зачищенной
металлической поверхности шасси автомобиля.
Убедитесь в эффективности заземления путем
проверки электропроводности цепи
междуданной точкой заземления и минусовой (-)
клеммой аккумулятора автомобиля.
Подключите заземляющие провода всех
аудиокомпонентов ктой же точке заземления
для предотвращения возникновения наводок по
земле.
® Клеммы для входа акустики (MRV-T320
только).
Эти клеммы - входные для использования с
главным модулем, не оборудованным выходами
предусилителя. При не использовании RCA
кабеля, Вы должны подключить эти провода с
выходами динамиков вашего главного модуля.
Левый динамик (Белый (+))
ф Левый динамик (Белый/Черный(-))
ф Правый динамик (Серый (+))
ф Правый динамик (Серый/Черный (-))
ПРИМЕЧАНИЕ
Не закорачивайте провода акустических
систем и не подсоединяйте их к шасси
автомобиля.
