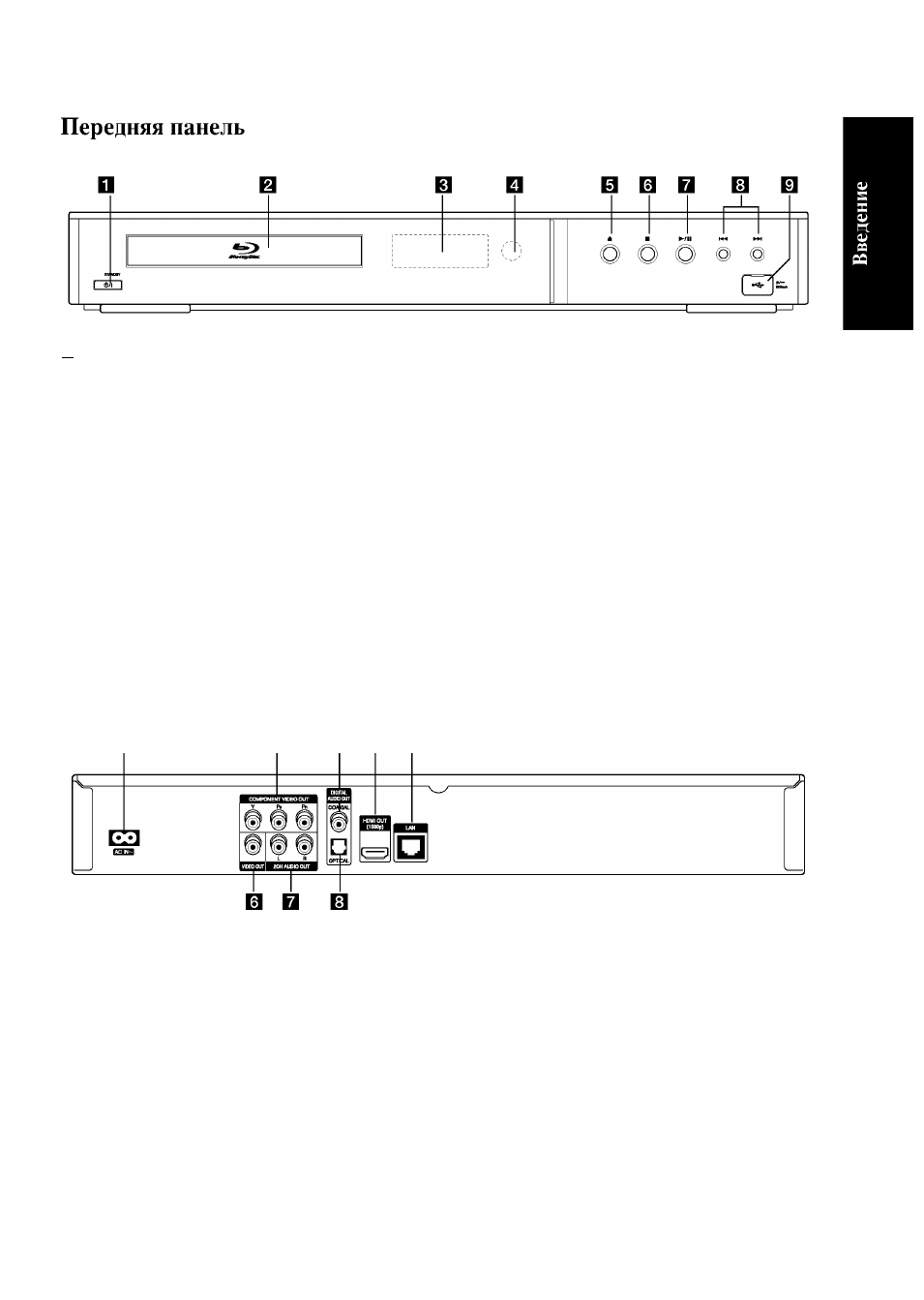

П Кнопка питания 1/1 (STANDBY/ON)
Предназначена для включения и выключения
устройства.
ь
Лоток для диска
Предназначен для загрузки диска.
С
Окно дисплея
Показывает текущее состояние проигрывателя.
□ Датчик дистанционного управления
Направляйте пульт дистанционного управления
на него.
е ^
(OPEN/CLOSE)
Открывает и закрывает лоток для диска.
f ■ (STOP)
Остановка воспроизведения.
В N / X (PLAY / PAUSE)
Начало воспроизведения.
Временно приостанавливает воспроизведение, для
выхода из режима паузы нажмите эту кнопку
еще раз.
h . / > (SKIP)
Переход к следующей или предыдущей
файла/записи/главе.
i USB Port
Подключите флэш-накопитель USB.
Задняя панель
b
В □ e
D Енездо сетевого шнура
Предназначено для подключения прилагаемого
сетевого шнура.
b
COMPONENT VIDEO OUT (Y P
b
P
r
)
Подключите к входам Y Pb Pr телевизора.
В DIGITAL AUDIO OUT (COAXIAL)
Подключение звукового оборудования через
коаксиальный кабель.
□ HDMI OUT (тип A)
Подключите к входам HDMI телевизора.
(Интерфейс для цифрового аудио и видео)
e
Порт LAN
Предназначен для подключения к постоянно
действующей широкополосной сети
информационного обмена.
f VIDEO OUT
Подключите к видеовходу телевизора.
В 2CH AUDIO OUT (Левый/Правый)
Подключите к двухканальному аудио входу
телевизора.
h DIGITAL AUDIO OUT (OPTICAL)
Предназначен для подключения цифрового
звукового оборудования (оптическим кабелем).
