ПОДКЛЮЧЕНИЕ СИСТЕМЫ
Подключение к спутниковому
тюнеру
Задняя панель
телевизора
=С!Т
Разъем для
подключения
антенны
/

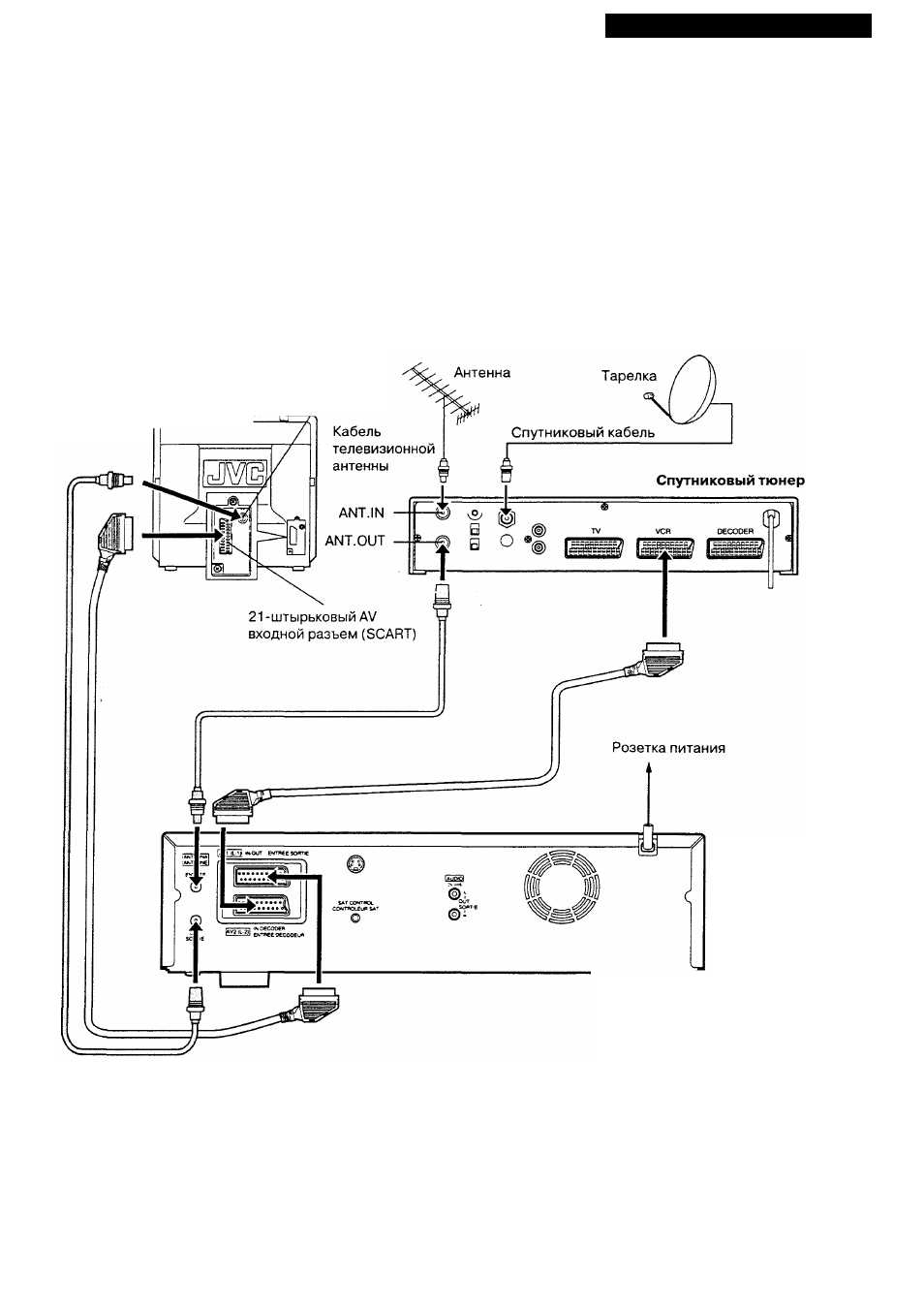

Простейший способ подключения
Ниже приведен пример простого подключения, если
Ваш телевизор имеет один 21 -контактный аудио/
видео вход (SCART).
Подключите спутниковый тюнер к разъему AV2 (L-2) IN/
DECODER Вашего видеомагнитофона, затем подключите
разъем AVI (L-1) IN/OUT к разъему телевизора.
ЗАМЕЧАНИЯ:
• Установите параметр “L-2 SELECT” как “A/V” {'»■ стр. 58).
• Для записи передачи по спутниковому тюнеру выбе
рите режим L-2 нажатием цифровых кнопок и/или PR,
чтобы на панели дисплея появилась индикация “L-2”.
• Для получения более подробной информации озна
комьтесь с инструкциями для спутникового тюнера.
Задняя панель
магнитофона
ВАЖНАЯ ИНФОРМАЦИЯ
Если параметр “L-2 SELECT” установлен на “SAT” стр. 58), то просмотр спутникового вещания, при условии, что телевизор
установлен в AV режим, можно осуществлять даже если магнитофон находится в режиме таймера, остановки, записи или
вообще отключен. Если магнитофон находится в режиме остановки или записи, то для отключения индикатора VCR на
дисплее передней панели нажмите кнопку TV/VCR на пульте дистанционного управления.
• Когда видеомагнитофон отключен, на телевизор от видеомагнитофона поступает только композитный сигнал.
• Если Вы включите видеомагнитофон, когда питание спутникового тюнера отключено, на экране телевизора не будет изоб
ражения. В этом случае включите спутниковый тюнер или установите телевизор в телевизионный режим, или нажмите
кнопку TV/VCR на пульте дистанционного управления для переключения видеомагнитофона в телевизионный режим.
