Подключение
J
КЯ Советы
• Существует несколько способов подсоединения
прибора, которые зависят от возможностей
телевизора и прочего оборудования. Подсоединяйте
прибор только одним из перечисленных способов.
• Для выбора наиболее подходящего способа
обратитесь к руководствам по телевизору,
стереосистеме или другим устройствам.
• Для наилучшей передачи звука подсоедините
звуковой выход прибора к звуковому входу
усилителя, ресивера, стерео или аудио/видео
оборудования. Смотрите раздел «Подключение к
другому оборудованию» на странице 12.
Осторожно
- Подключайте прибор к телевизору напрямую.
Настройте телевизор на использование
соответствующего видеовхода.
- Не подсоединяйте звуковой выход прибора к входу
для микрофона (для записи) стереосистемы.
Подключение к ТВ (Спутниковый
ресивер или устройство Set Top Box)
• Подключайте прибор одним из следующих способов в
зависимости от возможностей оборудования.
• Если используется RGB СКАРТ, установите
переключатель VIDEO OUT в положение RGB. Если
используются разъемы COMPONENT VIDEO OUT,
установите переключатель видеовыхода в положение
COMPONENT.
Если используется разъем S-VIDEO OUT, установите
переключатель видео выхода в положение S-VIDEO.
Простое соединение (AV)
/
Соедините кабелем SCART разъем EURO AV1
AUDIO/VIDEO прибора на задней стенке с
разъемом SCART телевизора.
2
к прибору можно подключить спутниковый ресивер
или устройство Set Top Box.
Простое соединение(RF)
/
Подсоедините кабель комнатной или наружной
антенны к разъему AERIAL на задней панели прибора.
2
Подсоедините прилагаемый RF кабель к разъему
для антенны телевизора и к разъему RF OUT на
задней панели прибора.
Подсоединение DVD
• Подключение компонентного видео (Color Stream)
/
Соедините выходные разъемы COMPONENT
VIDEO OUT на плеере DVD с соответствующими
входными разъемами на телевизоре с помощью
дополнительного кабеля Y Pb Рг.
2
Подсоедините левый и правый выходы AUDIO OUT
или DVD/VCR AUDIO OUT разъёмы системы к
левому и правому звуковому входу телевизора при
помощи аудио кабелей.
Я
о
и
о
н
о
и
• Подключение S-Video
/
Соедините выходной разъем S-VIDEO OUT прибора
с входным разъемом S-VIDEO IN на телевизоре с
помощью дополнительного кабеля S-Video.
2
Подсоедините левый и правый выходы AUDIO OUT
или DVD/VCR AUDIO OUT разъёмы DVD плеера к
левому и правому звуковому входу телевизора при
помощи аудио кабелей.

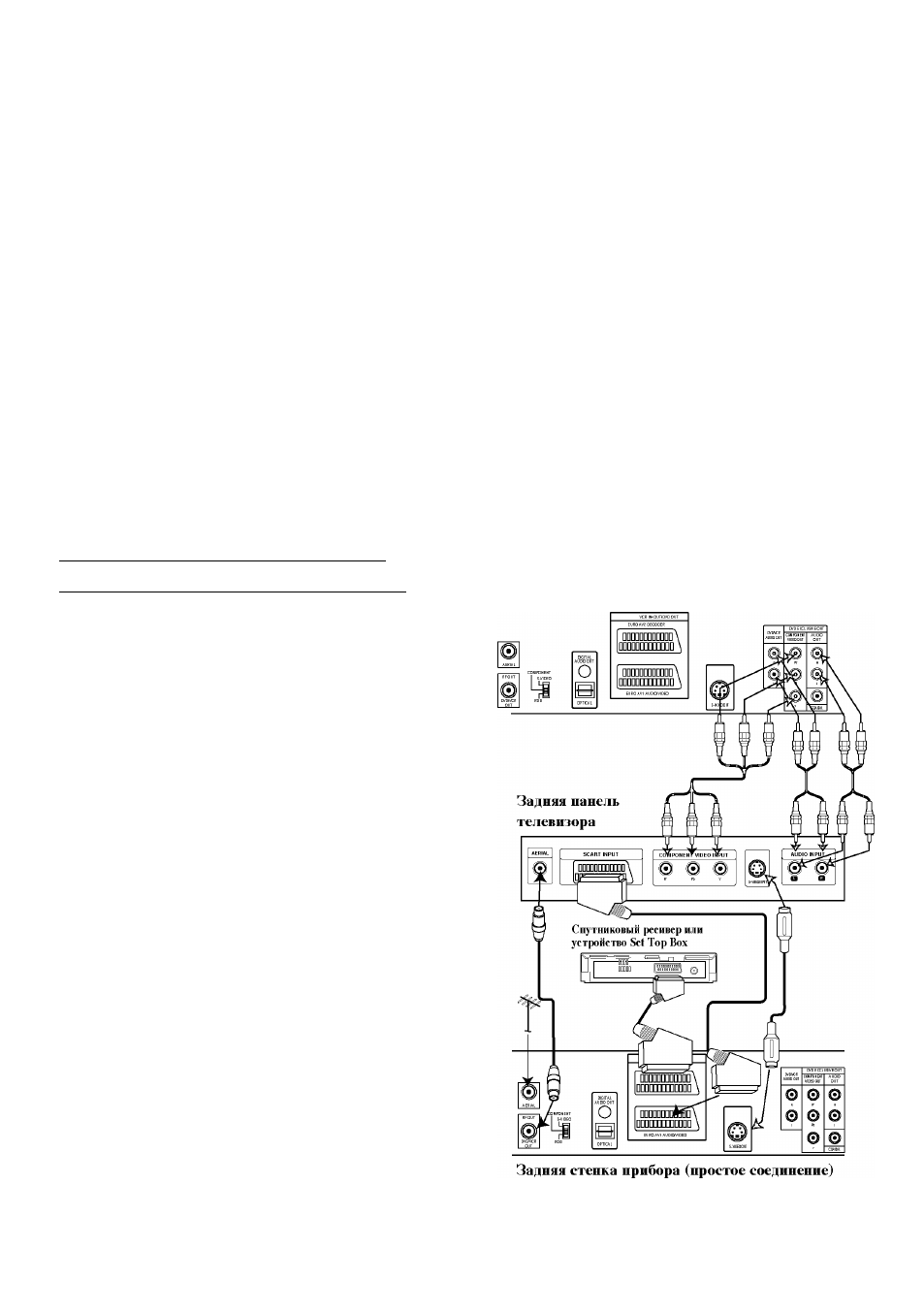

Задняя стенка прибора (Подключение компонентного видео)
