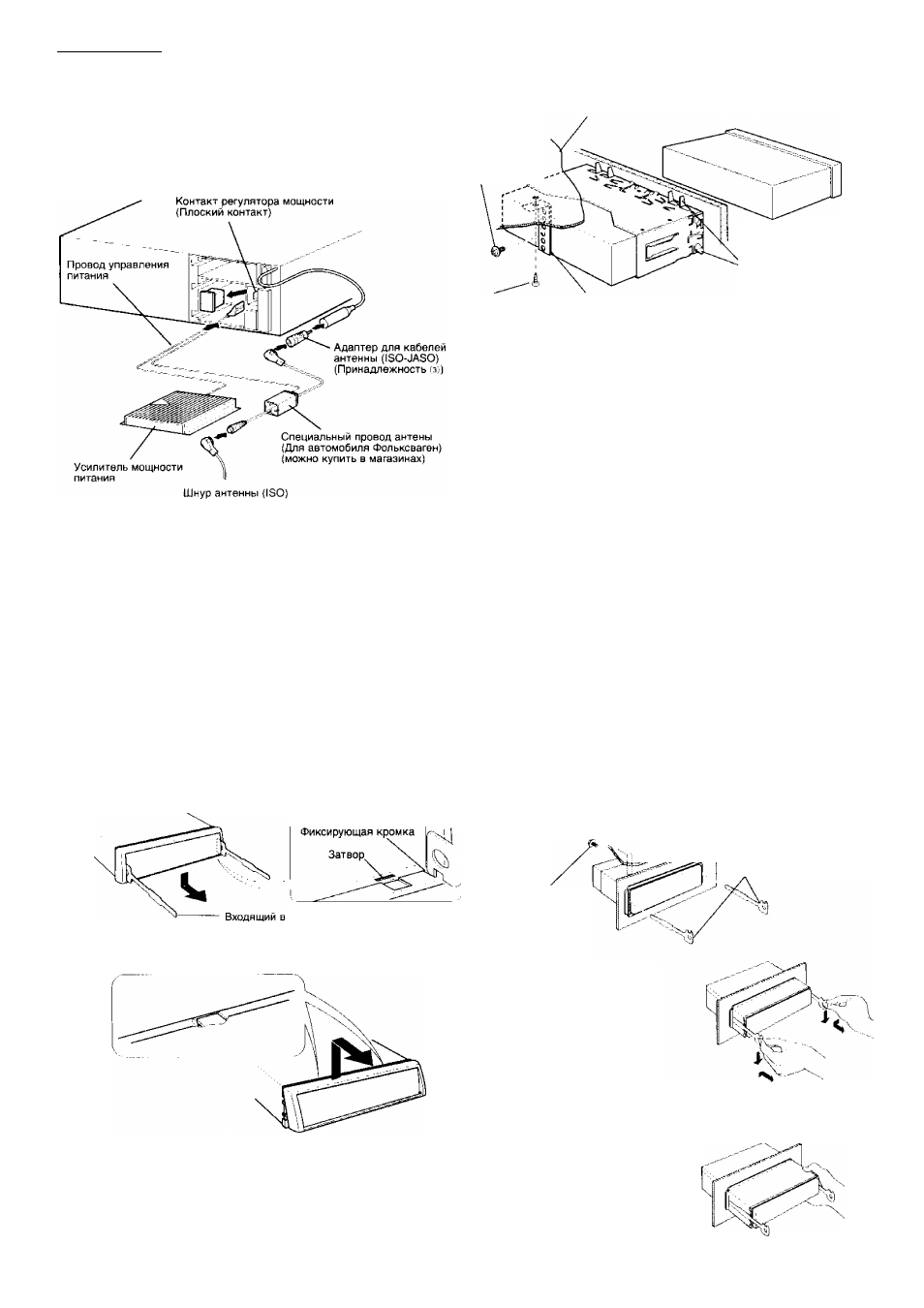

Подключения контакта регулятора
мощности
Напряжение на контакте регулятора мощности выключается и
включается вместе с выключением/включением питания аппарата.
Этот контакт может быть соединен с контактом P.CON
(ДИСТАНЦИОННЫЙ) усилителя или может использоваться в качестве
источника питания специального антенного кабеля для автомобилей
Volkswagen. (Максимальный ток 300 тА)
Подсоединение кабелей к гнездам для
подключения_____________________________
Установка
Установка
Противопожарная перегородка
или металлическая опора
Винт (М4х8)
(можно купить
в магазинах)^.
Резьбонарезаю
щий винт
(можно купить в
магазинах)
Металлическая
сборочная лента
(можно купить в
магазинах)
Следует согнуть
выступы сборочной
части с помощью
отвертки или
подобного
инструмента и
прикрепить ее на
место.
Следует проверить, что аппарат прочно установлен на месте. Если
аппарат укреплен неустойчиво, это может привести к
неисправности (например пропуск звука).
— 56 —
Снятие жесткой резиновой оправки
Насадите крючки на экстрактор и снимите два запора на
нижнем уровне, оставляя экстрактор на верхнем уровне.
Подайте оправку вниз и вытащите ее, как показано на
рисунке.
принадлежностей экстрактор й
2
После освобождения нижнего кран выполните аналогичную
процедуру и для верхних креплений.
Если начинать операции с верхнего края, то оправка может быть
снята аналогичным образом.
Снятие
аппарата
Прочитайте раздел "Снятие жесткой резиновой оправки" и
затем снимите жесткую резиновую оправку.
Удалите винт (М4х8) из задней панели.
Вставьте оба экстрактора под углом и введите их глубоко в
отверстия с каждой стороны, как показано на рисунке.
Входящий в комплект
принадлежностей
экстрактор (
2
)
Винт (М4х8)
(можно купить в
магазинах)
Отведите экстрактор в
нижнее направление и
потяните устройство на
себя, выдвинув его из
отверстия наполовину,
надавливая при этом на
его боковые стенки.
А
Снимая аппарат, будьте осторожны, чтобы не ранить себя
захватывающими крючками.
5
Затем следует вытащить
аппарат руками, следя за
тем, чтобы не уронить его.
—
57
—
