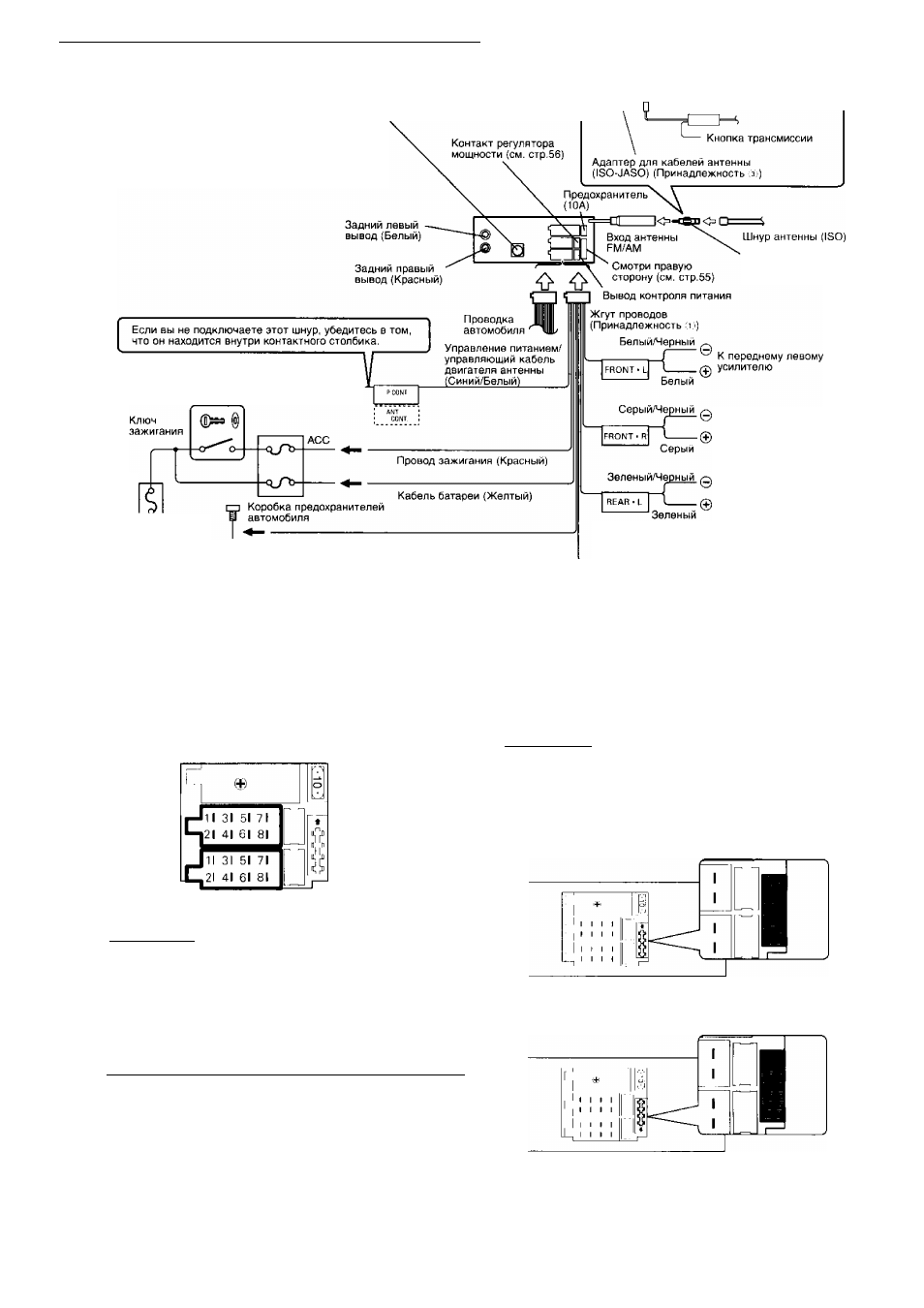

Подсоединение кабелей к гнездам для подключения
Вход управления автоматическим проигрывателем
дисков KENWOOD
Для подсоединения
автоматического проигрывателя
дисков прочитайте инструкцию по
эксплуатации автоматического
лроигрывателл дисков.
Для автомобиля Фольксваген
Специальный провод антены
(можно купить в магазинах)
Адаптер для кабелей
антенны (ISO-JASO)
(Принадлежность Щ
Коробка
предохранителей
автомобиля
(главный
предохранитель)
Присоедините или к выводу управления питанием,
пользуясь усилителем питания, который не входит
в комплект поставки, или к выводу управления
антенной в автомобиле.
К переднему правому
усилителю
К заднему левому
усилителю
® ©
шш
Аккумулятор
Провод заземления (Чёрный) (-)
(К шасси автомобиля)
54
“Г®
К заднему правому
0
усилителю
Фиолетовый
Таблица функций разеъема
Разъем В
Разъем А
Номера штырей
разъемов ISO
Установка
вилки*
Функции
<Разъвм для внешнего питания>
А-4 ,11
А-5
А-7 Ш
а
А-8
Аккумулятор
Зажигание (АСС)
Управление питанием
Зажигание (АСС)
Аккумулятор
Заземляющее
соединение(земля)
<Разъем для колонок>
В-1
Задний правый (+)
В-2
Задний правый (-)
В-3
Передний правый (ч-)
В-4
Передний правый (-)
В-5
Передний левый (+)
В-6
Передний левый (-)
В-7
Задний левый {-н)
В-8
Задний левый (-)
‘Установка вилки: Смотри правую сторону.
Установка вилки
АПРЕДУПРЕЖДЕНИЕ
| Присобдинениб разъвмэ ISO
Расположение штырей у разъемов ISO зависит от типа
автомобиля, который вы водите. Во избежание повреждения
аппарата следует проверить, что соединения сделаны
правильно.
1
1 Штепсель А-7 автомобильного разъема ISO подсоединен к
зажиганию, а штепсель А-4 подсоединен к постоянному
электропитанию. (Стандартная настройка)
|
2
| Штепсель А-7 автомобильного разъема ISO подсоединен к
источнику постоянного электропитания, а штепсель А-4
соединен с зажиганием.
• Если подсоединены оба вывода А-7 и А-4 подсоединены к
постоянному источнику питания транспортного средства,
используйте установку вилки \
2
\
• Если вывод А-7 подсоединён к постоянному источнику питания
транспортного средства, а вывод А-4 ни к чему не
подсоединён, подключите устройство, используя комплект
проводки (Дополнительное приспособление о;).
—
