ALLIGATOR L530 ver. 3 “Инструкция по установке”     2001 Saturn High-Tech, Inc. USA
8
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод системы к клемме № 86 дополнительного реле.
Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В,
когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ
зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87А реле. Подсое-
дините другую часть провода к клемме № 30 реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ЗЕЛЕ-
НЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
2. ЗЕЛЕНЫЙ/БЕЛЫЙ провод может быть также запрограммирован как “отрицательный выход для
управления внутрисалонным освещением автомобиля” (программируемая функция № 15) и в этом
случае он уже более не будет замыкаться на “массу” при включении режима охраны. Вместо этого ЗЕЛЕ-
НЫЙ/БЕЛЫЙ провод будет замыкаться на “массу” на 30 секунд после снятия системы с охраны и импульсно
при срабатывании системы, обеспечивая включения внутрисалонного освещения (при установке дополни-
тельного реле).

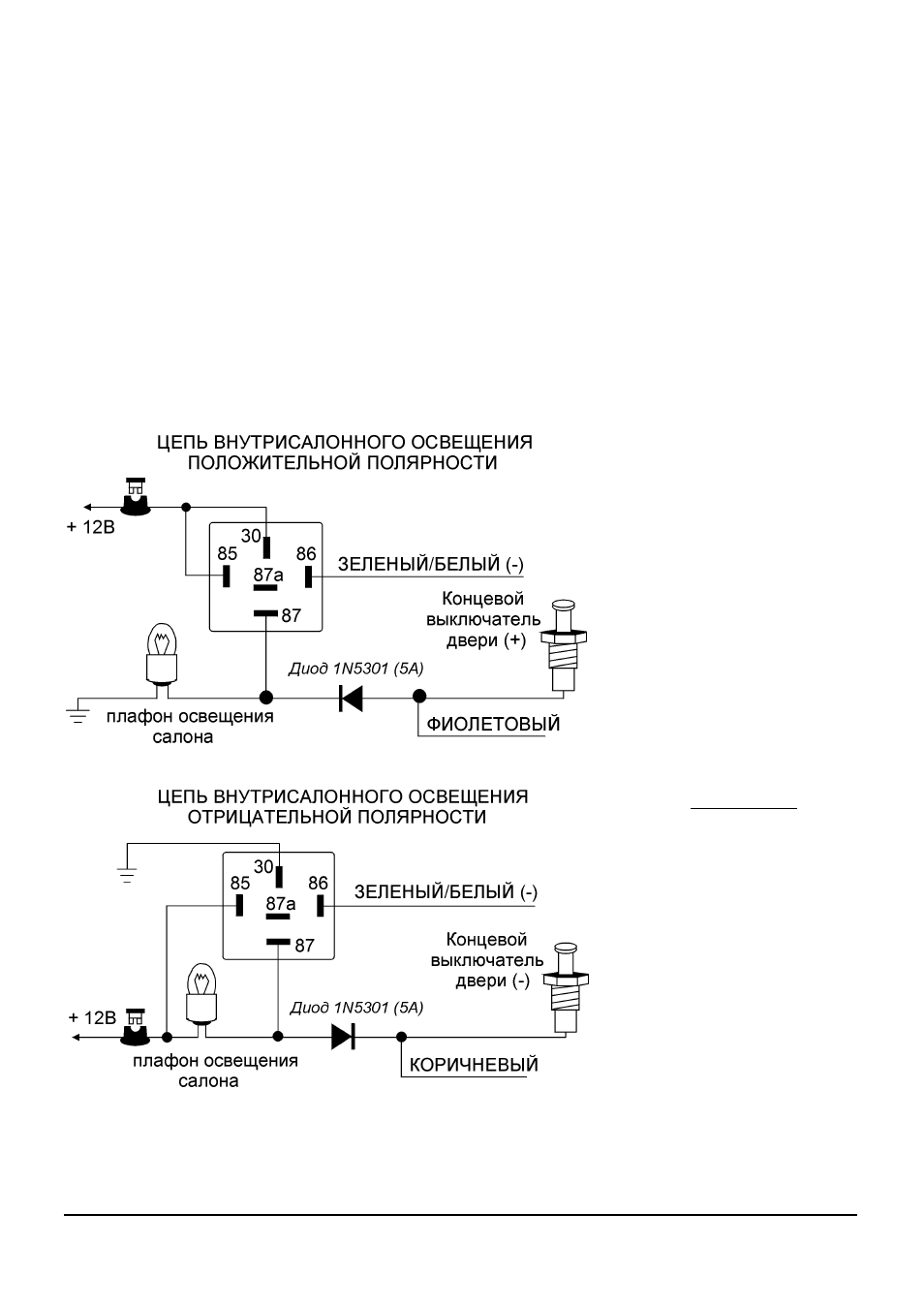

Подсоединение: Подсоедините
ЗЕЛЕНЫЙ/БЕЛЫЙ провод к клем-
ме № 86 дополнительного 30А ре-
ле и подсоедините клемму № 85
реле к +12В через предохранитель.
Подсоедините остальные контакты
реле в соответствии с полярностью
цепи внутрисалонного освещения
автомобиля как показано на схе-
мах.
Внимание! Обязательно исполь-
зуйте диод для изолирования цепи
управления внутрисалонным ос-
вещением от цепи триггера двери.
В противном случае не сможет
правильно работать функция пас-
сивной постановки на охрану и
функция автоматической повтор-
ной постановки системы в режим
охраны.
ЧЕРНЫЙ ПРОВОД: “МАССА”
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-
земленным частям корпуса автомобиля.
