ALLIGATOR LX-440 v.2..5 “Инструкция по установке”
1999 Saturn High-Tech, Inc. USA
7
Внимание! Подсоединение ТЕМНО-СИНЕГО провода непосредственно к сильноточным цепям
замка багажника или к некоторым устройствам дистанционного запуска двигателя приведет к
повреждению основного блока системы.

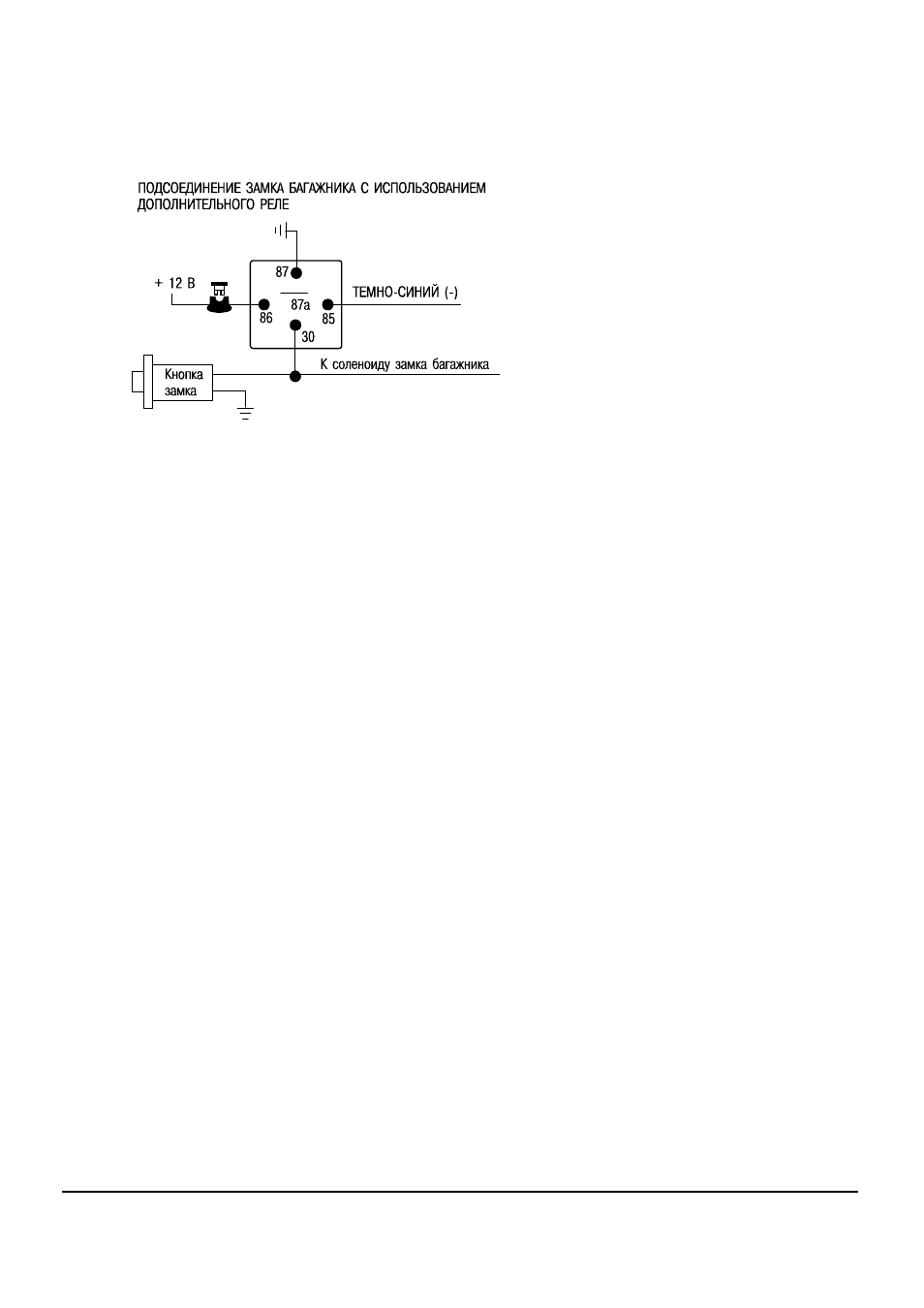

Подсоединение: Подсоедините ТЕМНО-
СИНИЙ
провод
к
клемме # 85
дополнительного 30 А
реле
и
подсоедините остальные контакты реле в
соответствии с выбранной функцией
Канала 2. (см. схему)
БЕЛЫЙ ПРОВОД С ЧЕРНОЙ ПОЛОСОЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД НА СИРЕНУ
Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки
сирены.
Подсоединение: Подсоедините БЕЛЫЙ провод с ЧЕРНОЙ полосой к Красному проводу сирены.
Подсоедините Черный провод сирены к “земле”.
КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ: +12 В ПОСТОЯННОГО ТОКА ОТ
АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель к
КРАСНОМУ проводу системы.
ЧЕРНЫЙ ПРОВОД: “ЗЕМЛЯ”
ЧЕРНЫЙ провод подает “землю” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод к отрицательной клемме аккумулятора или к
заземленным частям корпуса автомобиля.
ВНИМАНИЕ: Не перепутайте этот провод с тонким Черным проводом антенны, который
выходит из центрального блока управления отдельно.
ЖЕЛТЫЙ ПРОВОД: +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ
Данный провод
информирует систему о наличии/отсутствии питания на замке зажигания. Таким образом
система определяет, находитесь ли Вы внутри или вне автомобиля
Подсоединение: Подсоедините ЖЕЛТЫЙ провод к проводу от замка зажигания, на котором имеется
напряжение + 12В, когда ключ зажигания находится в положениях ON (ВКЛ.) И CRANK (ЗАПУСК), и
напряжение 0В, когда ключ зажигания находится в положениях “OFF” (ВЫКЛ.) и “ACC”.
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА/БАГАЖНИКА (ЗОНА 2)
Когда система находится в режиме охраны, при замыкании Темно-зеленого провода на массу
произойдет немедленное срабатывание системы.
