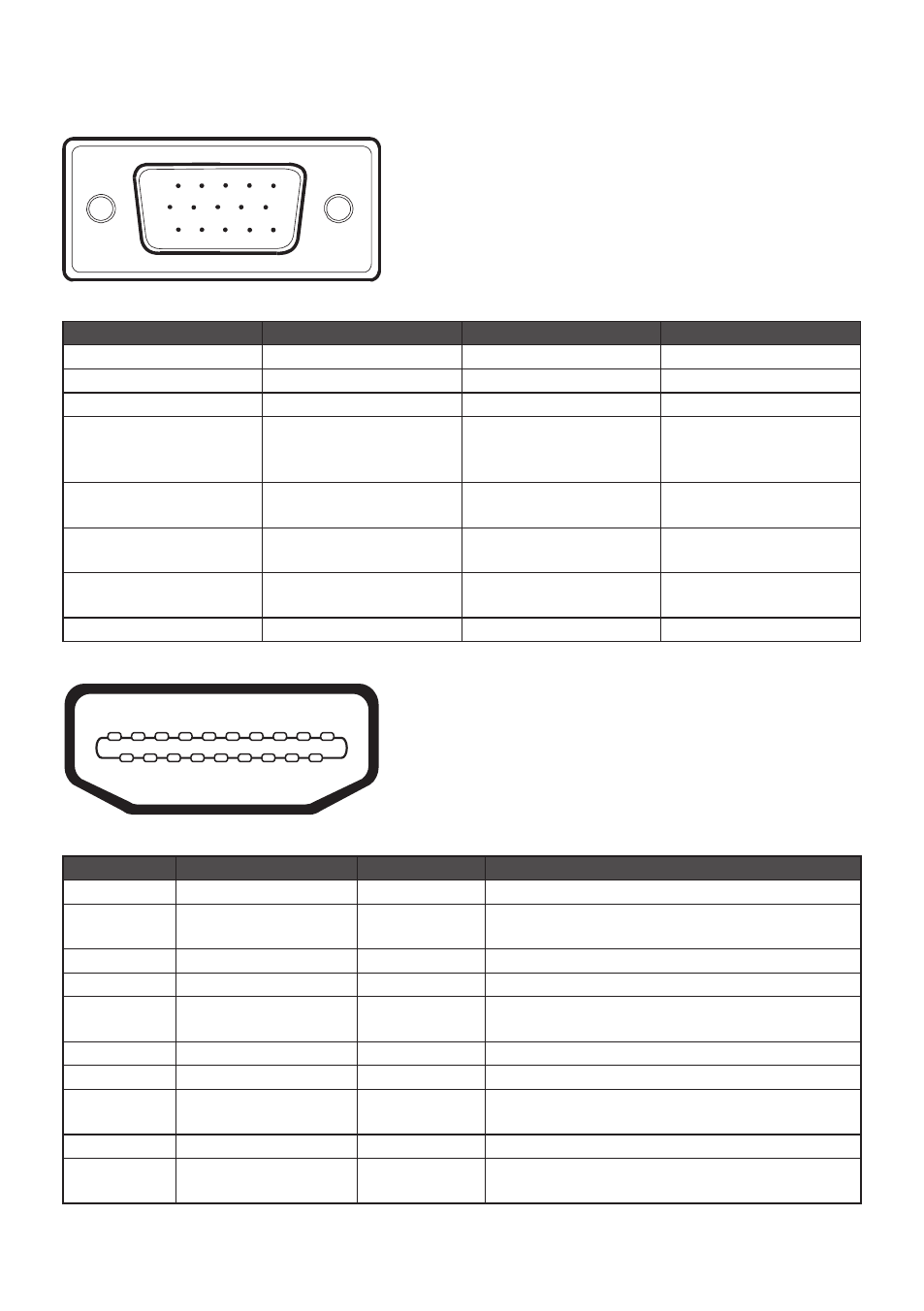

НАЗНАЧЕНИЕ КОНТАКТОВ
1
5
6
10
11
15
15-контактный кабель для передачи сигналов цветного изображения
№ контакта
ОПИСАНИЕ
№ контакта
ОПИСАНИЕ
1.
Красный
9.
+5V
2.
Зеленый
10.
Земля
3.
Синий
11.
Земля
4.
Земля
12.
Последовательная
передача DDC-
данных
5.
Определение кабеля
13.
Горизонтальная
синхронизация
6.
К-земля
14.
Вертикальная
синхронизация
7.
З-земля
15.
Последовательная
DDC-синхронизация
8.
С-земля
1
3
5
7
9
11
13
15
17
19
2
4
6
8
10
12
14
16
18
19-контактный кабель для передачи сигналов цветного изображения
№ контакта
ОПИСАНИЕ
№ контакта
ОПИСАНИЕ
1.
Данные TMDS 2+
11.
Данные TMDS экранирование
2.
Данные TMDS 2
экранирование
12.
Данные TMDS-синхронизация-
3.
Данные TMDS 2-
13.
CEC
4.
Данные TMDS 1+
14.
Не задействован
5.
Данные TMDS 1
экранирование
15.
Последовательная DDC-синхронизация
6.
Данные TMDS 1
16.
Последовательная DDC-синхронизация
7.
Данные TMDS 0+
17.
Земля DDC/CEC
8.
Данные TMDS 0
экранирование
18.
Питание +5 В
9.
Данные TMDS 0
19.
Определение "горячего" подключения
10.
Данные TMDS-
синхронизация+
