ПОДКЛЮЧЕНИЕ МОНИТОРА

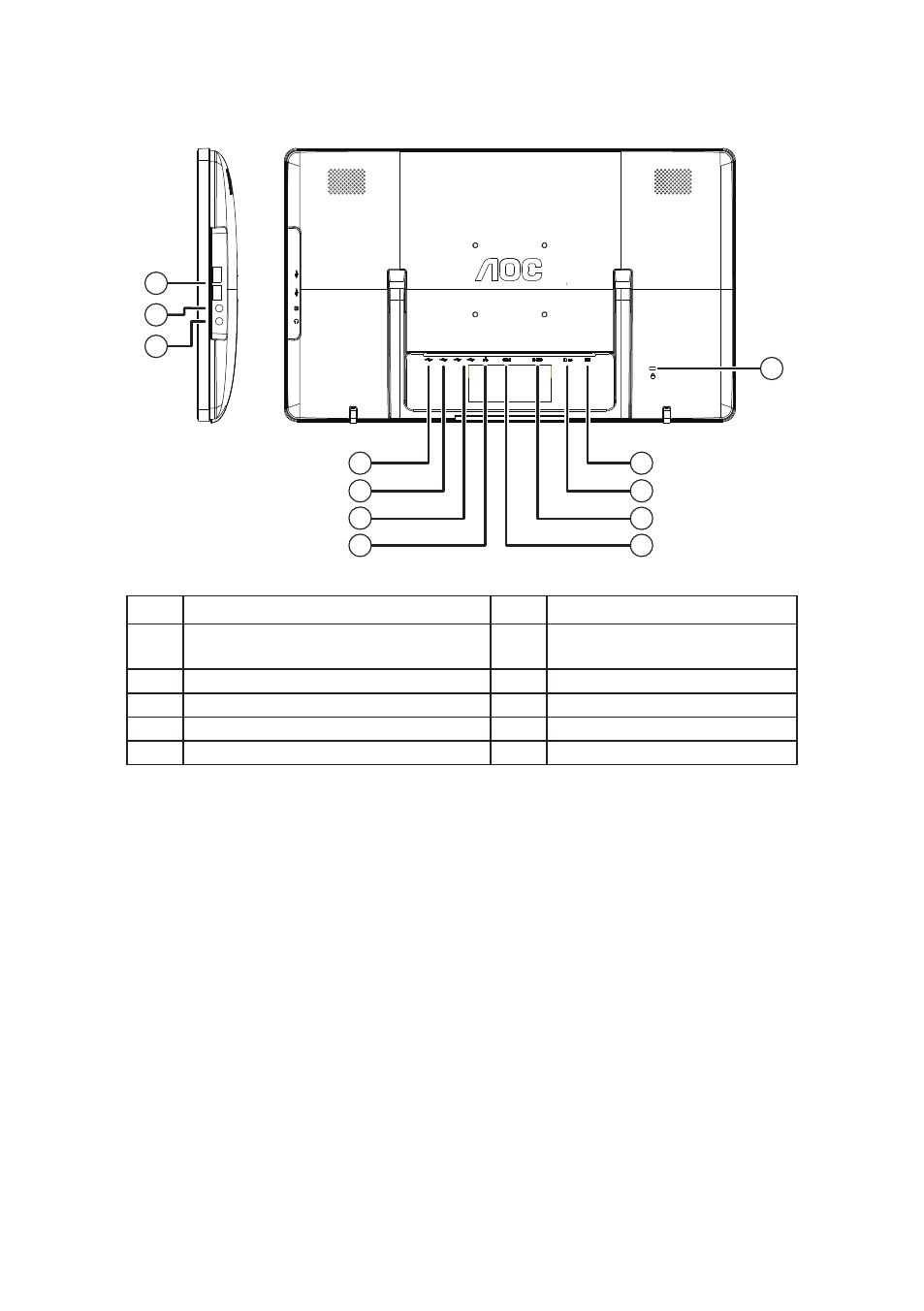

Подключение кабелей к разъемам на задней панели монитора
1
2
3
4
8
9
12
10
11
7
6
5
1.
Разъем питания
7.
Порт USB
2.
Разъем для карты SD (SD/SDHC/
SDXC/MMC/MS/MS-Pro)
8.
Порт USB (Micro USB)
3.
Вход для источника сигнала D-SUB
9.
Порт USB
4.
Вход для источника сигнала HDMI
10.
Аудиовход
5.
RJ45 (10/100 Мбит/с)
11.
Выход на наушники
6.
Порт USB
12.
Замок Kensington
Для защиты оборудования следует всегда отключать ПК и монитор перед
подключением кабелей.
1. Подключить шнур питания к разъему для подключения источника питания
переменного тока на задней стенке монитора.
2. Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а
другой конец — к порту D-Sub компьютера.
3. Другой вариант: (требует наличия видеокарты с разъемом HDMI) — подключить
один конец HDMI-кабеля к задней стенке монитора, а другой конец — к HDMI-
разъему компьютера.
4. Включить монитор и компьютер.
5. Поддерживаемые видеоразрешения: VGA / HDMI: 1600 x 900 / 60 Гц
(A2072PWH);1920 x 1080/60Hz(A2272PWH/A2472PWH).
В случае, если на мониторе отображается изображение, процесс установки
завершен. Если изображение не отображается, см. раздел по поиску и устранению
неисправностей на стр.46.
