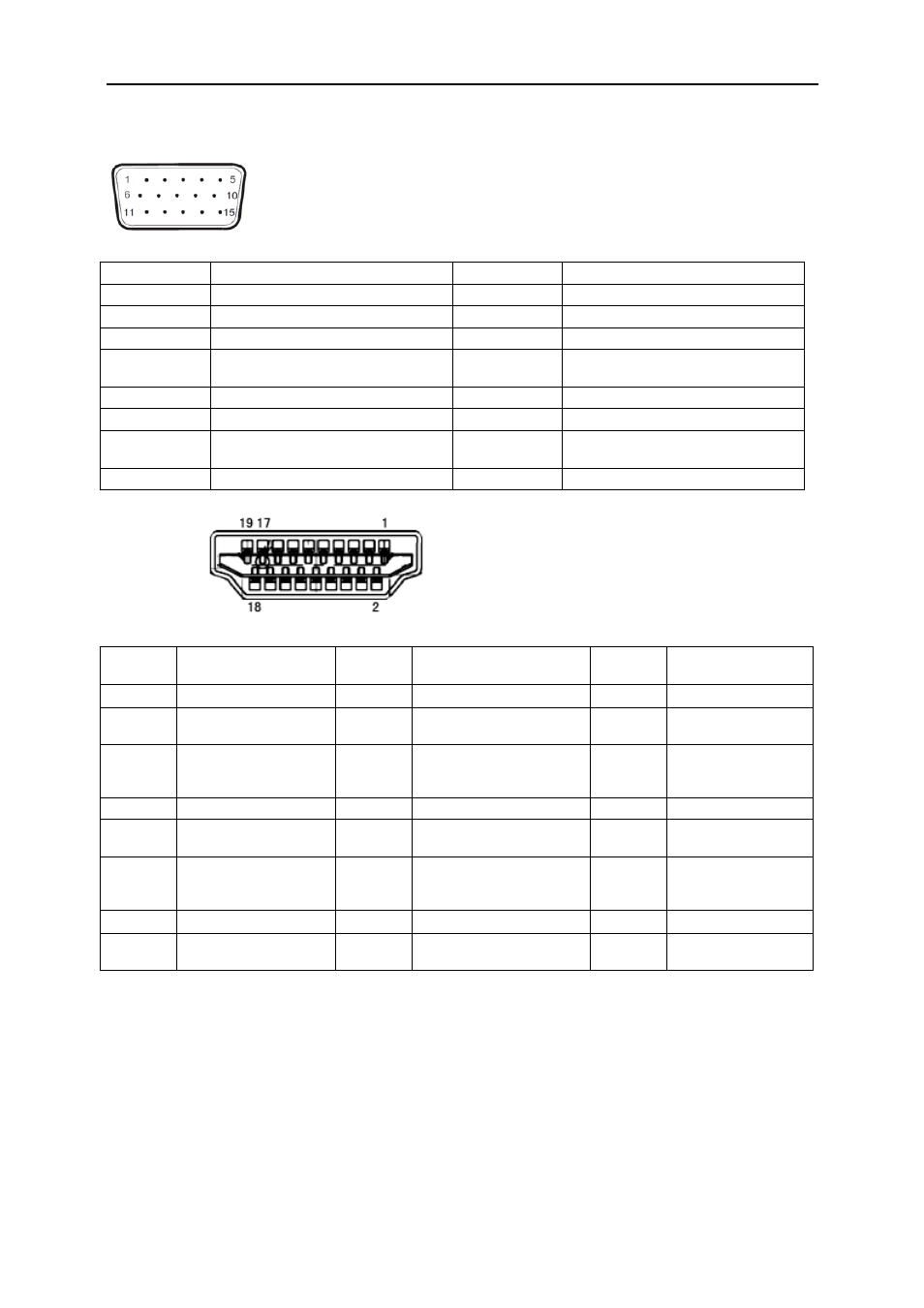

Назначение контактов
15-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
Видео-красный 9
+5V
2
Видео-зеленый 10
Земля
3
Видео-синий 11
Не задействован
4
Не задействован 12
Последовательная передача
DDC-данных
5
Определение кабеля 13
Горизонтальная синхронизация
6
ЗЕМЛЯ-КРАСНЫЙ 14
Вертикальная синхронизация
7
ЗЕМЛЯ-ЗЕЛЕНЫЙ 15
Последовательная
DDC-синхронизация
8
ЗЕМЛЯ-СИНИЙ
19-контактный кабель для передачи сигналов цветного изображения
№
контакта
Наименование
сигнала
№
контакта
Наименование
сигнала
№
контакта
Наименование
сигнала
1
Данные TMDS 2+ 9
Данные TMDS 0
17
Земля DDC/CEC
2
Данные TMDS 2
экранирование
10 TMDS-синхронизация +
18
Питание +5 В
3
Данные TMDS 2
11
Экранирование
TMDS-синхронизации
19
Определение
«горячего»
подключения
4
Данные TMDS 1 +
12
TMDS-синхронизация
5
Данные TMDS 1
экранирование
13 CEC
6
Данные TMDS 1
14
Зарезервировано (не
задействован на
устройстве)
7
Данные TMDS 0+ 15
SCL
8
Данные TMDS 0
экранирование
16 SDA
