Подключение монитора

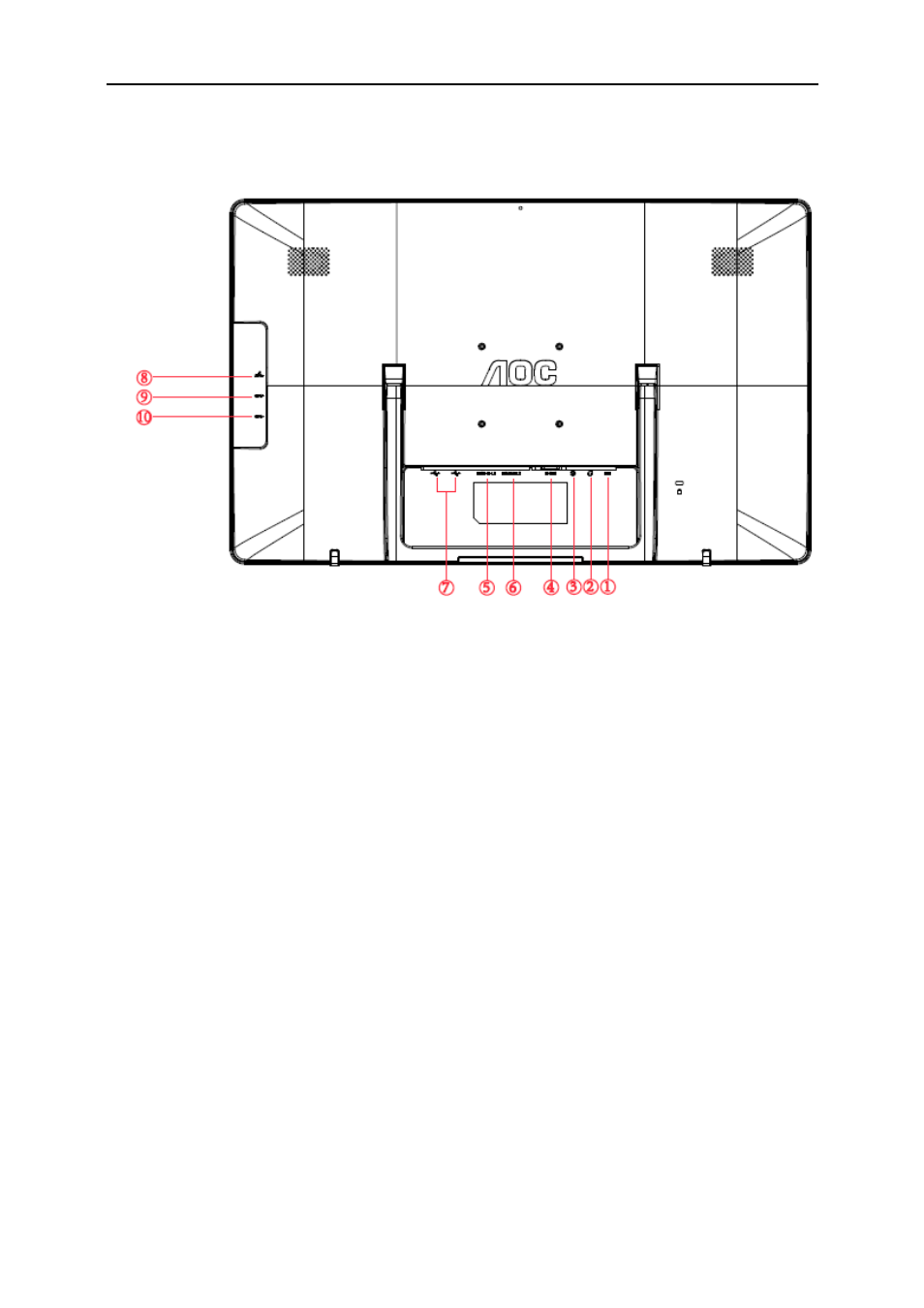

Кабельные разъемы на задней стенке монитора для подключения к компьютеру
1. Электропитание
2. Выход на наушники
3. Аудиовход
4. Аналоговый вход (кабель VGA с 15-контактным гнездом D-Sub)
5. HDMI/MHL1
6. HDMI/MHL2
7. Разъем USB 2.0 x 2
8. Разъем USB 3.0 + быстрая зарядка
9. USB
3.0
10. Разъем USB 3.0 для подключения к ПК
Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.
1.
Подключить шнур питания к разъему для подключения источника питания переменного тока на задней
стенке монитора.
2.
Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а другой конец — к
порту D-Sub компьютера.
3.
Подключите один конец кабеля HDMI к задней стенке монитора, а другой конец — к порту HDMI
компьютера.
4.
Подключите один конец кабеля MHL к задней стенке монитора, а другой конец — к порту MHL
компьютера.
5.
Подключить аудиокабель к аудиовходу на задней стенке монитора.
6.
Подключите один конец кабеля USB3.0 к задней стенке монитора, а другой конец — к порту USB3.0
компьютера.
7.
Включить монитор и компьютер.
В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение
не отображается, см. раздел по поиску и устранению неисправностей.
