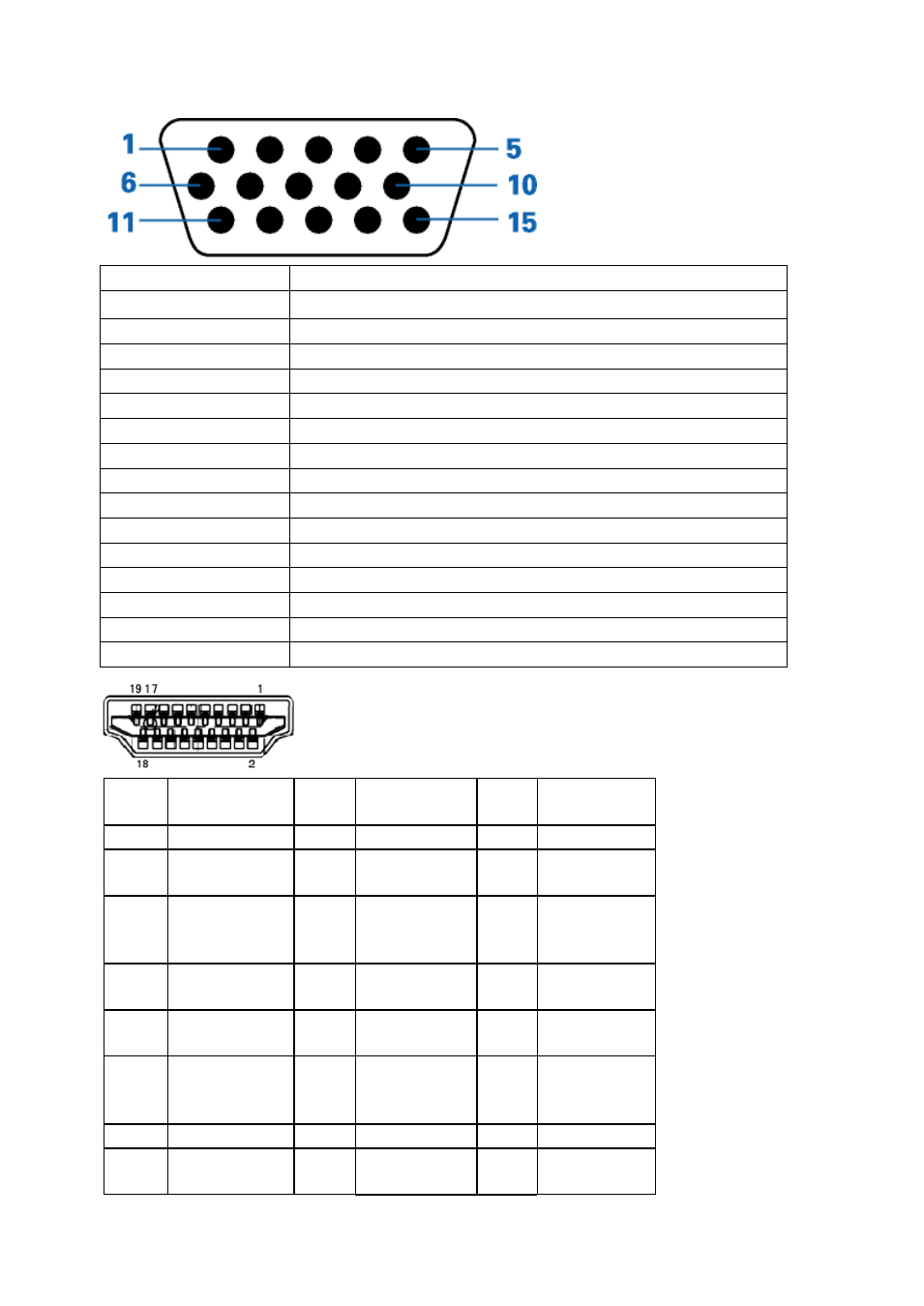

Haзнaчeниe кoнтaктoв
Номер контакта
15-контактный разъем сигнального кабеля
1
Видео - Красный
2
Видео - Зеленый
3
Видео - Синий
4
Не исп.
5
Детектирующий кабель
6
Земля - Красный
7
Земля - Зеленый
8
Земля - Синий
9
+5V
10
GND (заземление)
11
Не исп.
12
Данные DDC
13
Гориз. синхр.
14
Верт. синхр.
15
Частота DDC
Plug and Play
№
контакта
Наименование
сигнала
№
контакта
Наименование
сигнала
№
контакта
Наименование
сигнала
1
Данные TMDS 2+
9
Данные TMDS 0
17
Земля DDC/CEC
2
Экран данных TMDS
2
10
Тактовый сигнал
TMDS +
18
Питание + 5 В
3
Данные TMDS 2
11
Экран тактового
сигнала TMDS
19
Обнаружение
"горячего"
подключения
4
Данные TMDS 1+
12
Тактовый сигнал
TMDS
5
Экран данных TMDS
1
13
CEC
6
Данные TMDS 1
14
Зарезервирован (не
используется на
устройстве)
7
Данные TMDS 0+
15
SCL
8
Экран данных TMDS
0
16
SDA
