Пoдключeниe мoнитopа

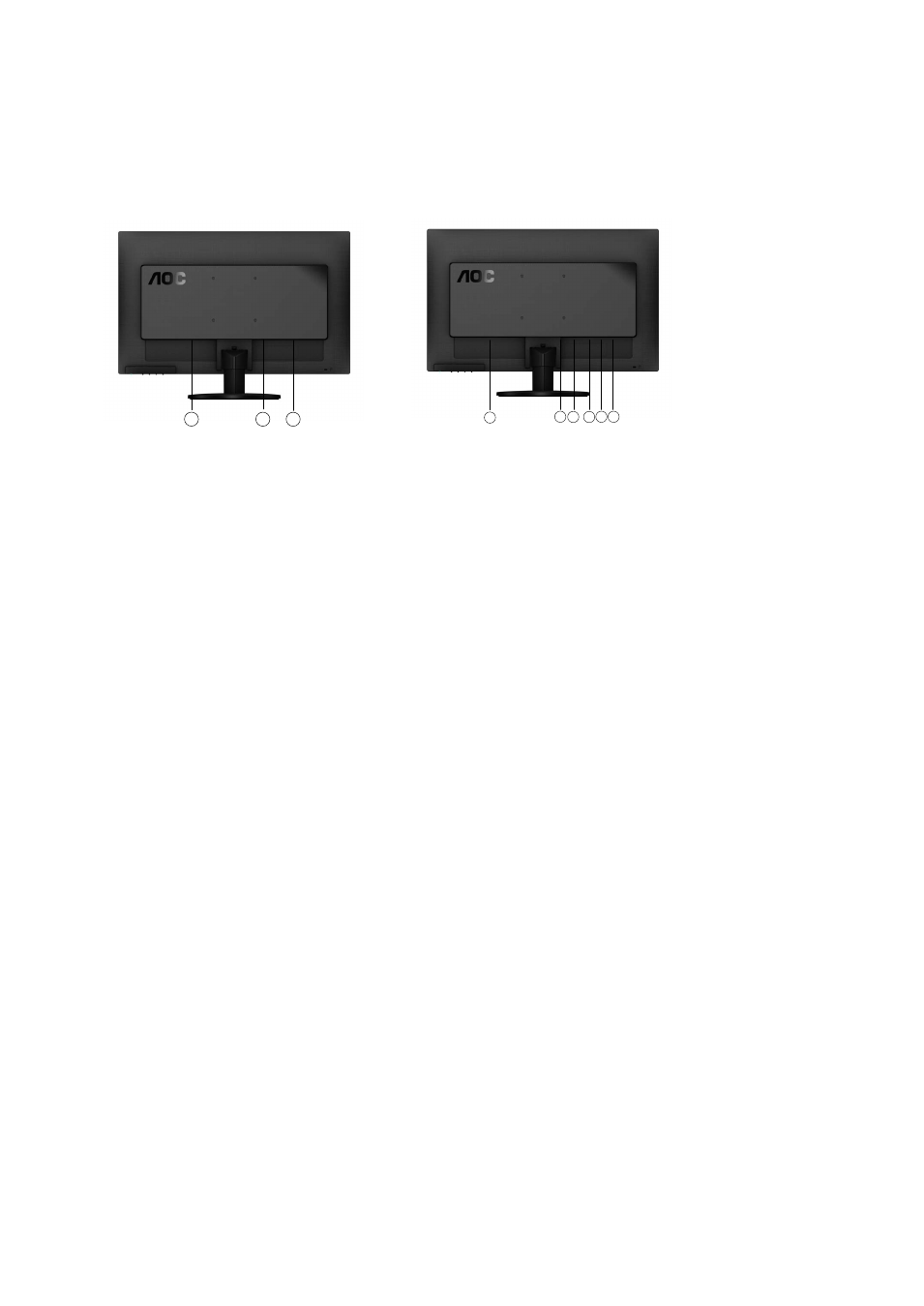

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :
1. Питание
2.
3.
Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед
подключением.
1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2 Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели
другой конец – к порту D-Sub компьютера.
5 Включите монитор и компьютер.
Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.
раздел "Поиск и устранение неисправностей.
Аналоговый (
DB-15 VGA)
Аналоговый
порт
монитора,
а
DVI
4. HDMI
5. Аудио вход
6. Гнездо подключения наушников
3 (Не входит в комплект поставки – необходима видеокарта сDVI -портом)Ligue o cabo de áudio à porta de
entrada de áudio existente na parte de trás do monitor.
4 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем на
одном концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.
1
2 3
4
5 6
1
2
3
P2370SD
P2370SH
