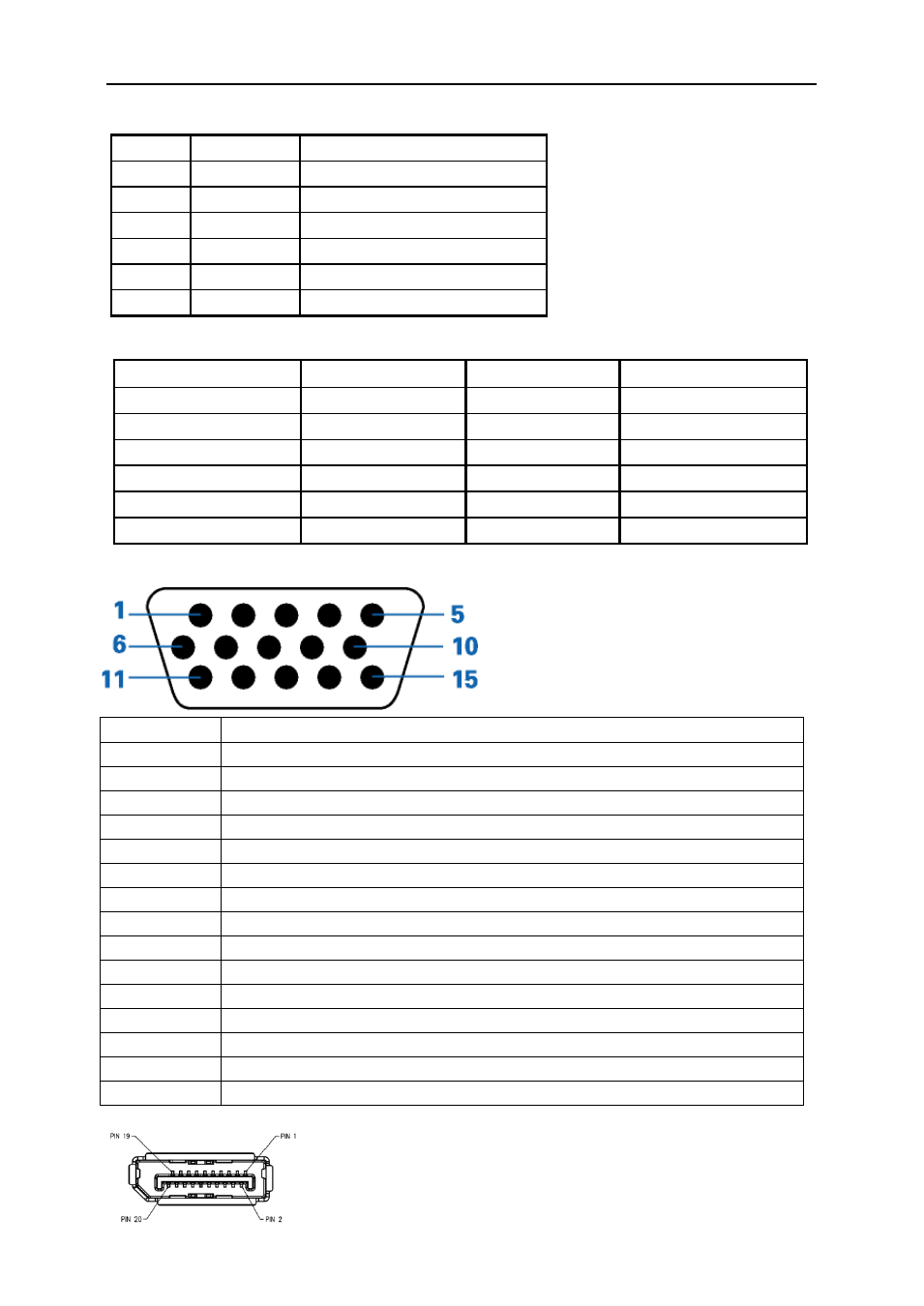

Haзнaчeниe кoнтaктoв
Номер контакта 15-контактный разъем сигнального кабеля
1
Видео - Красный
2 Видео - Зеленый
3 Видео - Синий
4 GND (заземление)
5 Детектирующий кабель
6 Земля - Красный
7 Земля - Зеленый
8 Земля - Синий
9 +5V
10 GND (заземление)
11 GND (заземление)
12 Данные DDC
13 Гориз. синхр.
14 Верт. синхр.
15 Частота DDC
MHL
HDMI
Format Resolution Type Vertical frequency
480p 640 x 480 SD 60Hz
480p 720 x 480 SD 60Hz
576p 720 x 576 SD 50Hz
720p 1280 x 720 HD 50Hz , 60Hz
1080i 1920 x 1080 HD 50Hz , 60Hz
1080p 1920 x 1080 HD 30Hz, 50Hz, 60Hz
Format Resolution Vertical frequency
480p 640 x 480 60Hz
480p 720 x 480 60Hz
576p 720 x 576 50Hz
720p 1280 x 720 50Hz , 60Hz
1080i 1920 x 1080 50Hz , 60Hz
1080p 50Hz, 60Hz
