Пoдключeниe мoнитopа

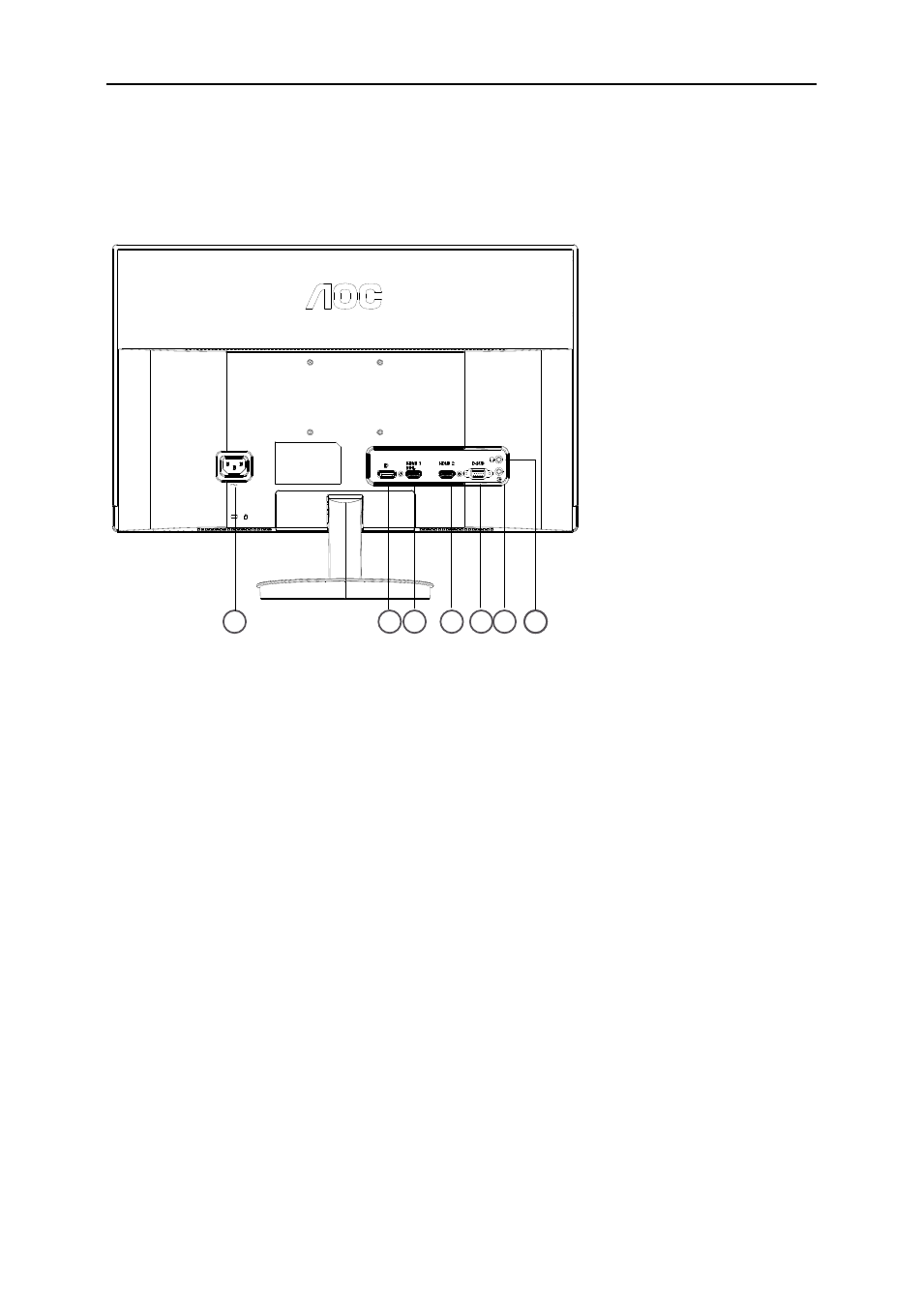

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :
1. Питание
2.
3.
Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед
подключением.
1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2 Подсоедините 15-контактный разъем на одном конце кабеля D-Sub/HDMI
к задней панели
другой конец – к порту D-Sub/HDMI/MHL
MHL/DP компьютера.
3 Включите монитор и компьютер.
Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.
раздел "Поиск и устранение неисправностей.
4. Аналоговый (
DB-15 VGA)
Аналоговый
Выход для наушников
5
6
. HDMI1/MHL
. HDMI2
порт
порт
порт
Мобильный
3 2
4
6
5
7
1
I2269V
WM
/I2369V
M
/I2769V
M
порт
монитора, а
/MHL/DP
