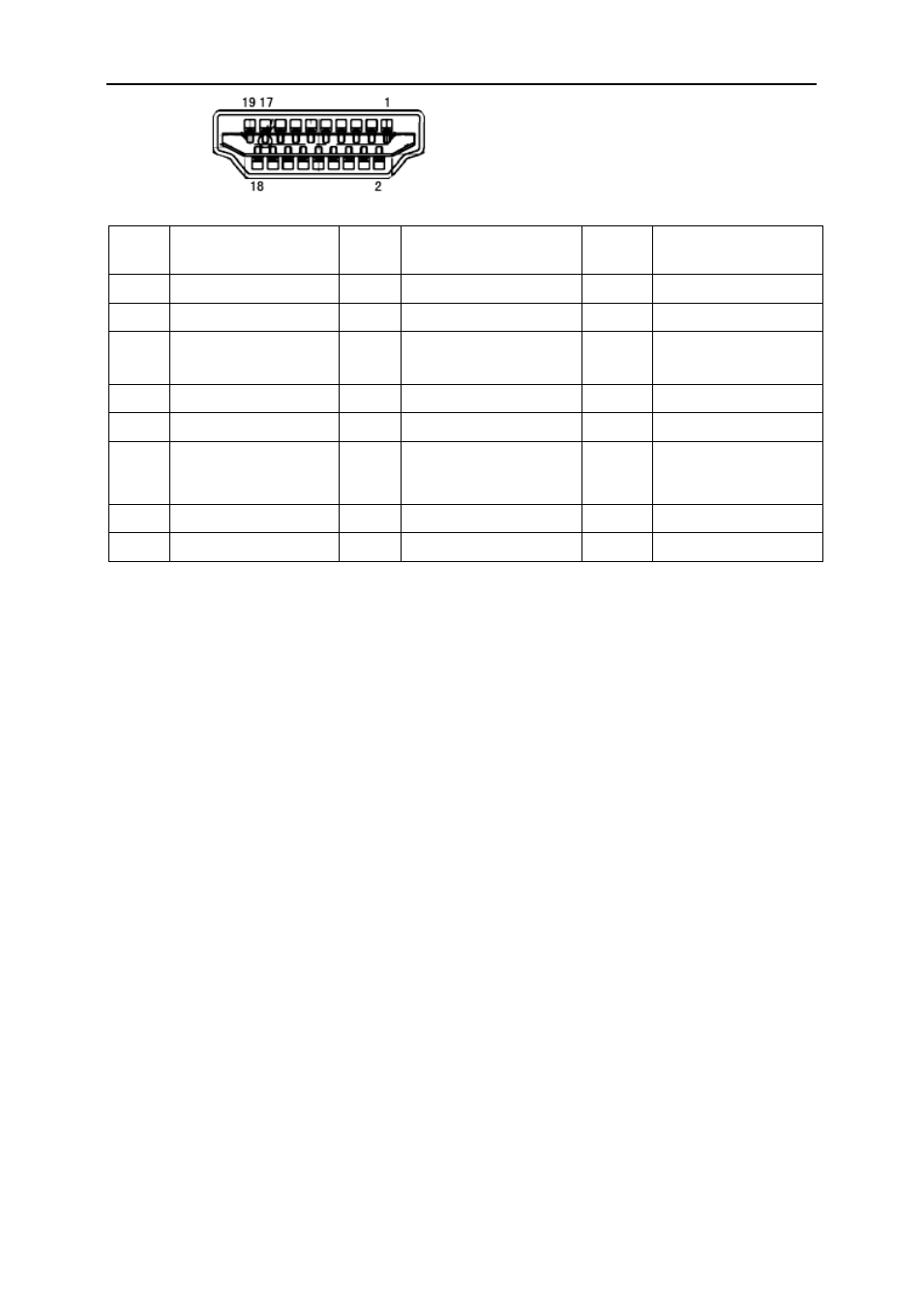

контакта Наименование
сигнала №
контакта Наименование сигнала
№
контакта Наименование сигнала
1.
Данные TMDS 2+
9.
Данные TMDS 0-
17.
Земля DDC/CEC
2.
Экран данных TMDS 2
10.
Тактовый сигнал TMDS + 18.
Питание + 5 В
3.
Данные TMDS 2-
11.
Экран тактовогосигнала
TMDS
19.
Обнаружение
"горячего"подключения
4.
Данные TMDS 1+
12.
Тактовый сигнал TMDS -
5.
Экран данных TMDS 1
13.
CEC
6.
Данные TMDS 1-
14.
Зарезервирован (не
используетсяна
устройстве)
7.
Данные TMDS 0+
15.
SCL
8.
Экран данных TMDS 0
16.
SDA
63
