Пoдключeниe мoнитopа

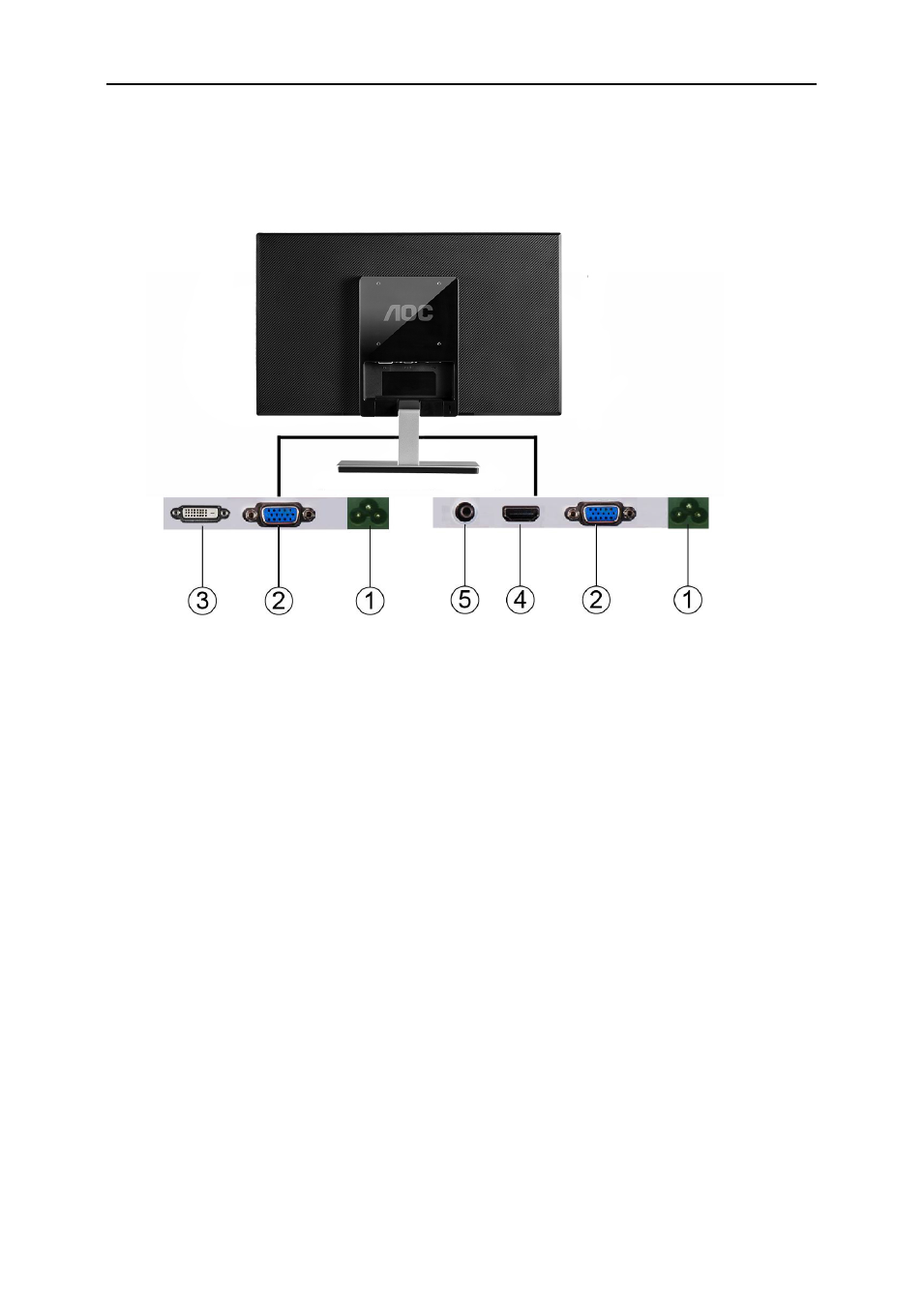

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :
I2276VW
I2276VWM
1. Питание
2. Аналоговый (кабель DB-15 VGA)
3. DVI(I2276VW)
4. HDMI/MHL(I2276VWM)
5. выход на наушники(I2276VWM)
Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед
подключением.
1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2 Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой
конец – к порту D-Sub компьютера.
3 (Не входит в комплект поставки – необходима видеокарта сDVI -портом)Ligue o cabo de áudio à porta de
entrada de áudio existente na parte de trás do monitor.
4 (Не входит в комплект поставки – необходима видеокарта сHDMI/MHL -портом). Подсоедините разъем
на одном конце HDMI/MHL -кабеля к задней панели монитора, другой разъем – к HDMI/MHL -порту
компьютера.
5 Включите монитор и компьютер.
Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.
раздел "Поиск и устранение неисправностей.
