Р
УССКИЙ
Как определить общую толщину
покрытия
•
Совместите начало шкалы микроскопа с границей между
металлом и первым слоем покрытия
•
Подсчитайте деления шкалы (см. пример)
•
Помножьте количество делений шкалы на соответствующий
слой покрытия, который равен одному делению шкалы
(см. табл. ниже)

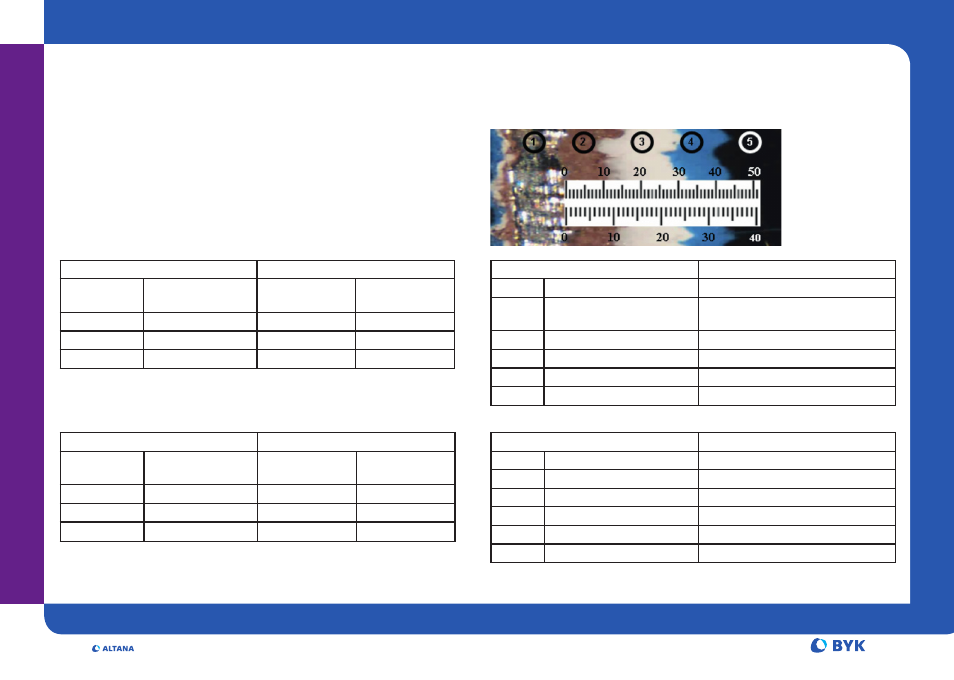

Пример:
Многослойная автомеханическая система покрытия
тестированная с резаком #3
МЕТРИЧЕСКАЯ ШКАЛА
Резак
Угол резания
Диапазон
1 деление
шкалы
1
45°
0 – 2000 мкм
20 мкм
2
26.5°
0 – 1000 мкм
10 мкм
3
5.8°
0 – 200 мкм
2 мкм
АНГЛИЙСКАЯ МЕРА ДЛИНЫ
Резак
Угол резания
Диапазон
1 деление
шкалы
1
45°
0 – 80 мил
1 мил
2
26.5°
0 – 40 мил
0.5 мил
3
5.8°
0 – 8 мил
0.1 мил
МЕТРИЧЕСКАЯ ШКАЛА
1
Подложка
0
2
Электрофорезный
грунт
~ 12 линий x 2 мкм = 24 мкм
3
Грунт
~ 20 линий x 2 мкм = 40 мкм
4
Краска
~ 10 линий x 2 мкм = 20 мкм
5
Отметка маркера
Общая толщина
~ 84 мкм
АНГЛИЙСКАЯ МЕРА ДЛИНЫ
1
Подложка
0
2
Покрытие Е
~ 10 линий x 0.1 мил = 1 мил
3
Грунтовочное покрытие
~ 15 линий x 0.1 мил = 1.5 мил
4
Первый слой
~ 8 линий x 0.1 мил = 0,8 мил
5
Черная маркировка
Общая толщина
~ 3.3 мил
