Measure what you see.

Additives & Instruments

A member of

BYK-Gardner GmbH · Lausitzer Strasse 8 · 82538 Geretsried · Germany · Tel. +49-8171-3493-0 · Fax +49-8171-3493-140 · www.byk.com/instruments

199 020 785 R 0904

Р

УССКИЙ

Как правильно определить размер
отпечатка

Длина отпечатка

(mm)

Твердость по

Бухгольцу

(a

B

/ усл. Ед.)

Глубина

отпечатка

(µm)

Мин. толщина

покрытия

(µm)

0,4

250,0

1

3

0,5

200,0

2

6

0,6

166,7

3

9

0,7

142,9

4

12

0,8

125,0

5

15

0,9

111,1

7

20

1,0

100,0

8

20

1,1

90,9

10

20

1,2

83,3

12

25

1,3

76,9

14

25

1,4

71,4

16

30

1,5

66,7

19

30

1,6

62,5

21

35

1,7

58,8

24

35

1,8

55,6

27

40

1,9

52,6

30

40

2,0

50,0

33

45

Настройте резкость микроскопа и посчитайте число делений.

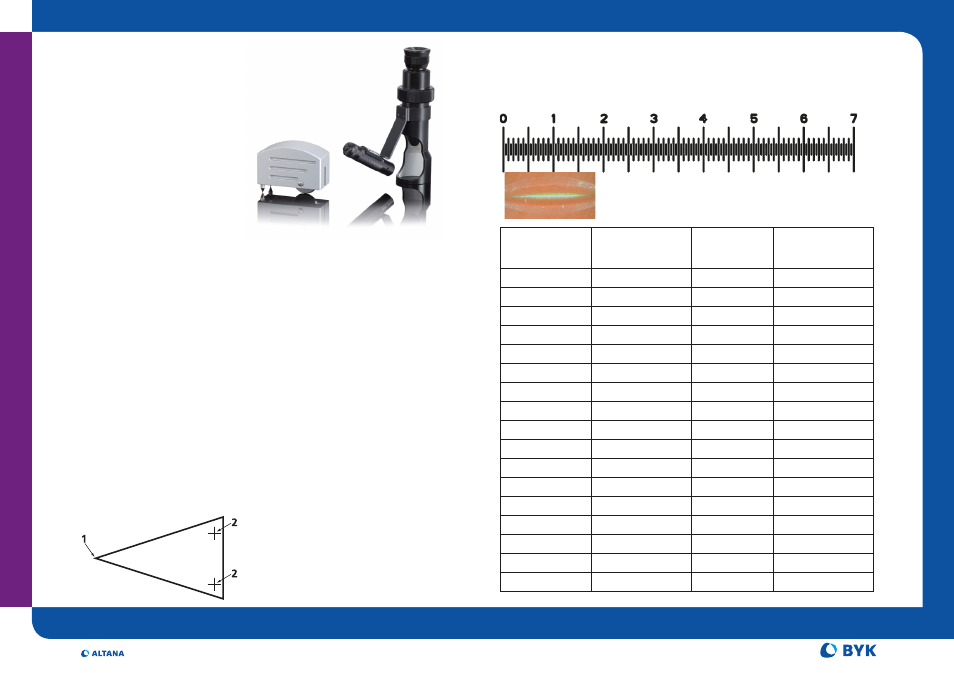

Твердомер Бухгольца

Описание устройства

1. Инструмент для нанесения
отпечатка
2. Окуляр с измерительной шкалой
3. Кольцо настойки резкости
4. Устройство подсветки

Поместите на 30 секунд инструмент для нанесения

отпечатка на испытуемую поверхность.

Как нанести отпечаток на поверхность
образца?

Прежде чем поднять инструмент Бухгольца, отметьте на образце

положение двух опор, не касаясь при этом самого инструмента.

Расположите пластиковую направляющую оптического

устройстванад помеченными местами ( см. схему )

Как найти отпечаток на поверхности?

1

4

3

2

1 Деление = 0.05 mm
Пример: 36 делений = 1.8 mm

1. Место нанесения отпечатка
2. Расположение опор
