5| электрическое подключение – Инструкция по эксплуатации GEA Bock HG44e
Страница 22
22
96280-12.2014-DGbFEIRu
D
GB
F
E
I
RU
N
L
B1 B2 12 14 11
PTC
Motor Protection INT69 G
Клеммная коробка

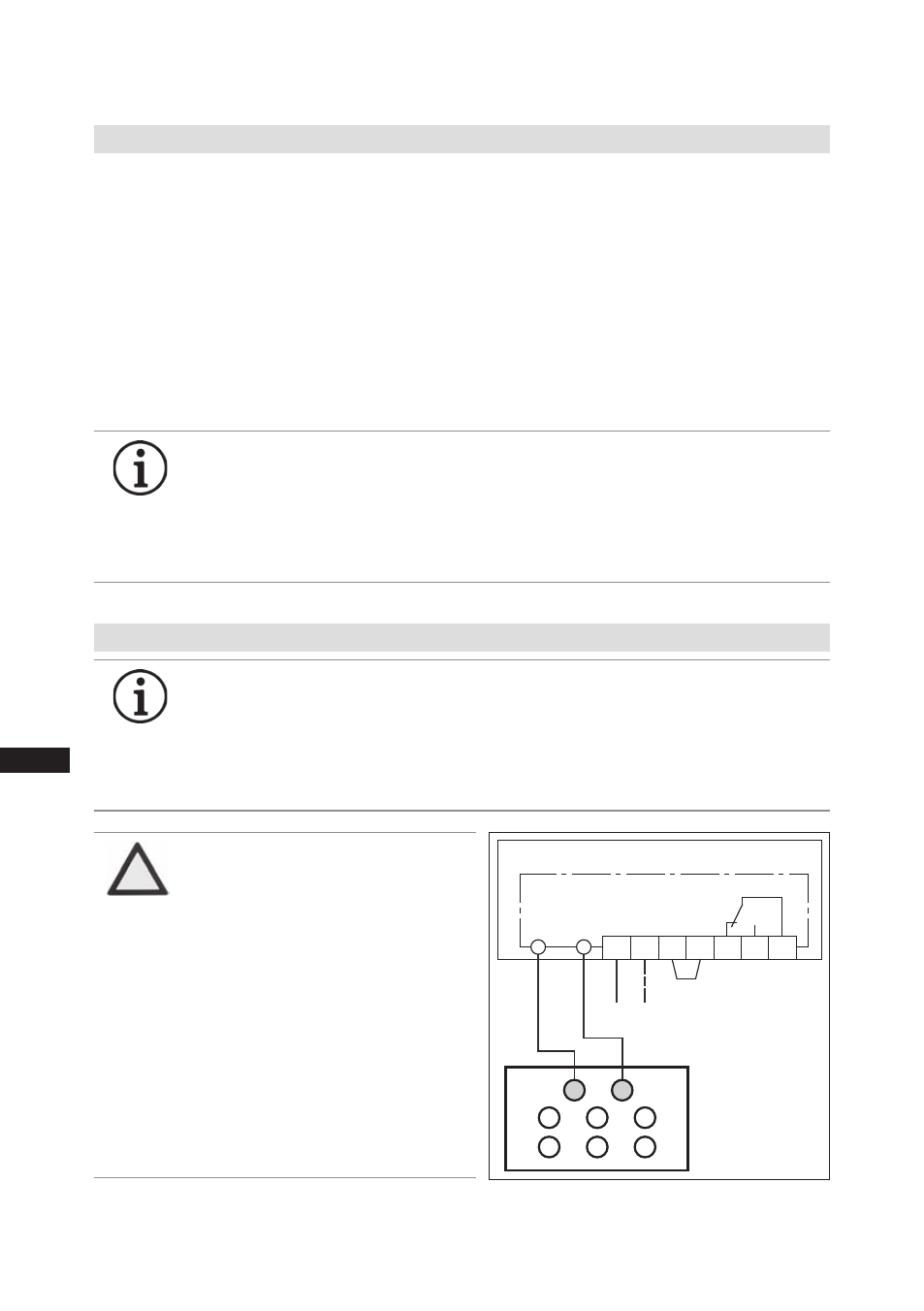

Рис. 23
supply
Lock out
ВНИМАНИЕ
Кабель PTC на
отключающем устройстве
INT69 G и зажимы PTC 1 +
PTC 2 на клеммном щитке.
В противном случае
произойдет разрушение
прибора отключения INT69
G и датчика PTC.
PTC1
PTC2
5
| Электрическое подключение
Двигатель компрессора оснащен термометрическими датчиками с позисторами
(PTC), которые в клеммной коробке соединены с электронным прибором отключения
INT69 G. При превышении температуры в обмотке двигателя устройство
INT69 G отключает контроллер управления двигателем. Повторное включение
может быть выполнено после охлаждения только при снятой электронной
блокировке выходного реле (зажимы B1+B2) отключением напряжения питания.
Кроме того, сторону горячего газа компрессора можно защитить от перегрева с
помощью теплозащитного термостата (дополнительное оборудование).
Если устройство INT69 G сработало, это означает, что имеют место перегрузка
или недопустимые условия эксплуатации. Установите причину и устраните ее.
ИНФОРМА-
ЦИЯ
Подключите прибор отключения INT69 G в соответ-
ствии с электрической схемой. Защитите прибор
отключения посредством предохранителя (F) макс.
4 А. Чтобы обеспечить защитную функцию, устано-
вите прибор отключения в качестве первого звена
цепи управления.
ИНФОРМА-
ЦИЯ
Коммутационный выход реле выполнен в виде
переключающего контакта с нулевым потенциалом.
Эта цепь работает по принципу замкнутого тока, т.
е. при обрыве датчика или кабеля реле переходит
в исходное положение и отключает контроллер
управления двигателем
5.6 Электронный прибор отключения INT69 G
5.7 Подключение прибора отключения INT69 G
