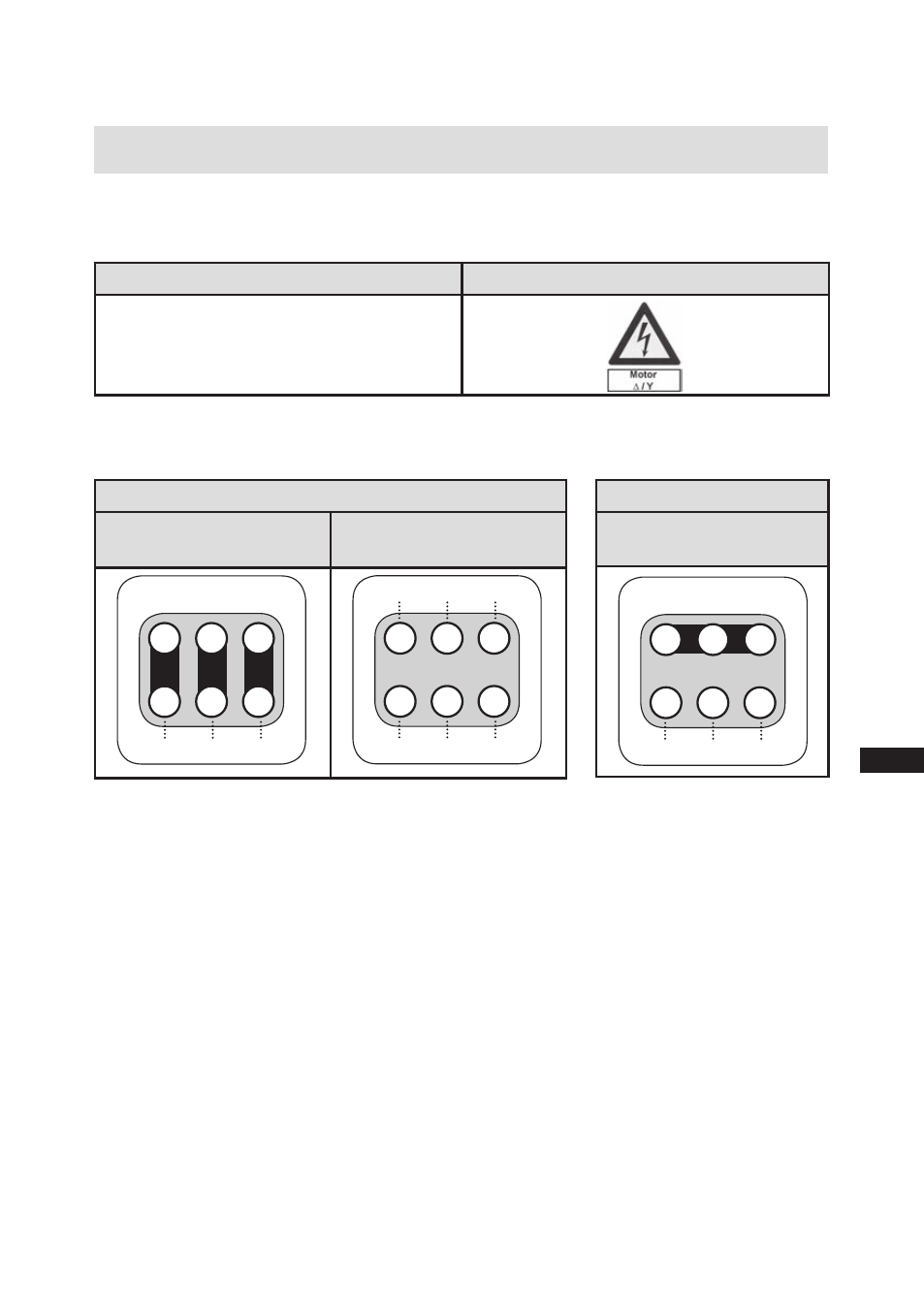

5.4 Специальный электродвигатель: исполнение для прямого пуска или
пуска с переключением со звезды на треугольник
При пуске с переключением со звезды на треугольник требуется меха-
ническая разгрузка с помощью байпасного электромагнитного клапана
(вспомогательное оборудование).
Маркировка на фирменной табличке
Наклейка на клеммной коробке
∆/Y
Пуск с переключением со звезды на треугольник возможен только при
напряжении 230 В. Пример:
230 В ∆
Прямой пуск
Пуск с переключением со
звезды на треугольник
400 В Y
только прямой пуск
5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf
Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil
(Zubehör) erforderlich.
Bezeichnung auf dem Typschild
Aufkleber auf Klemmenkasten
∆ / Y
Stern-Dreieck-Anlauf ist nur im Spannungsbereich ∆ (230 V) möglich. Beispiel:
230 V ∆
Direktstart
Stern-Dreieck-Start
L3
L1
V1
W1
U1
V2
U2
W2
L1
L2
L3
L2
V1
W1
U1
V2
U2
W2
L3
L2
L1
400 V Y
nur Direktstart
V1
W1
U1
V2
U2
W2
L1
L2
L3
