Автомобильный охранный комплекс “MONGOOSE” Модель AMG 800 C/M 7
Пневматические Системы Запирания Дверей
1. Найти провод дверного переключателя, который отходит от каждой
двери, к системе управления центральным замком. На этом проводе в мо
мент запирания и отпирания дверей сигнал меняет полярность.
2. Обрезать этот провод и подсоединить к обрезанному концу СИНИЙ/
ЖЁЛТЫЙ провод системы AMG 800 C/M, при этом во время работы зам
ков на нём меняется напряжение.
3 . Подсоединить СЕРЫЙ/КРАСНЫЙ провод системы AMG 800 C/M к
другому обрезанному концу.
4. Соединить вместе СИНИЙ/КРАСНЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода.
5 . Подсоединить КРАСНЫЙ/ЧЁРНЫЙ провод системы AMG 800 C/M к
источнику питания 12В.
6 . Подсоединить КРАСНЫЙ/ЖЁЛТЫЙ провод системы AMG 800 C/M
на корпус.

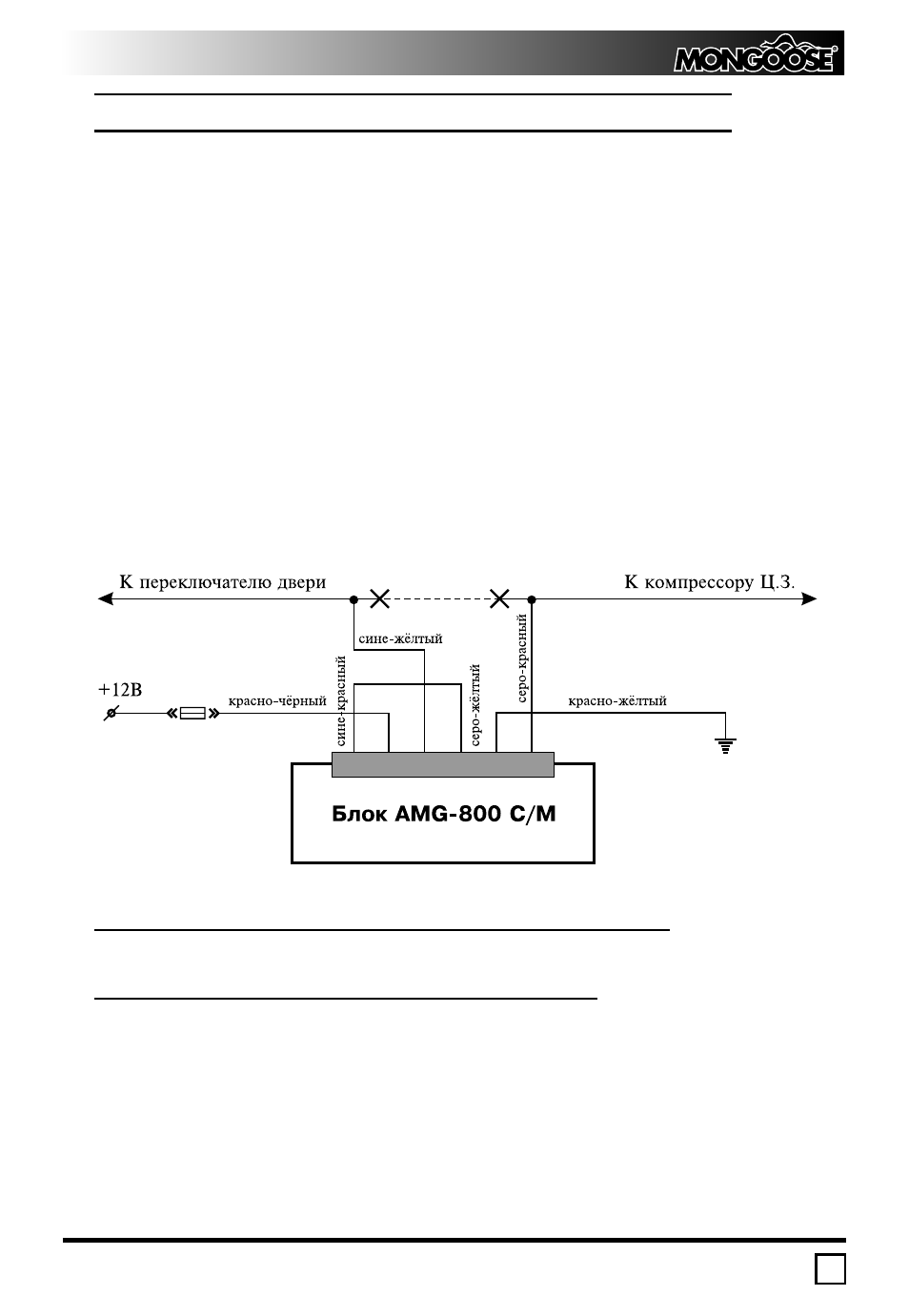

Схема системы запирания дверей с пневматическим
приводом.
Система с Положительным Импульсным
Управлением Центральным Замком
1. Найти провод запирающего сигнала (LOCK) автомобиля, и подсоеди
нить к нему CЕРЫЙ/КРАСНЫЙ провод системы AMG 800 C/M.
2. Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое
динить к нему СИНИЙ/КРАСНЫЙ провод системы AMG 800 C/M.
3. Соединить вместе КРАСНЫЙ/ЖЁЛТЫЙ и КРАСНЫЙ/ЧЁРНЫЙ про
вода и подсоединить через предохранитель к источнику питания 12В.
4. Отрезать СИНИЙ/ЖЁЛТЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода, т.к. они
не требуются при данном типе соединения.
