Руководство по установке.
AMG 800 C/M
6
Установка Новых Приводных Двигателей
1 . Подсоединить СЕРЫЙ/КРАСНЫЙ провод системы AMG 800 C/M к
проводам двигателей дверного привода.
2. Подсоединить СИНИЙ/КРАСНЫЙ провод ко вторым проводам двига
телей дверного привода.
3. Соединить вместе КРАСНЫЙ/ЧЁРНЫЙ и КРАСНЫЙ/ЖЁЛТЫЙ про
вода и подсоединить через предохранитель к источнику постоянного тока
12В.
4. Соединить вместе СИНИЙ/ЖЁЛТЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода и
подсоединить на корпус.

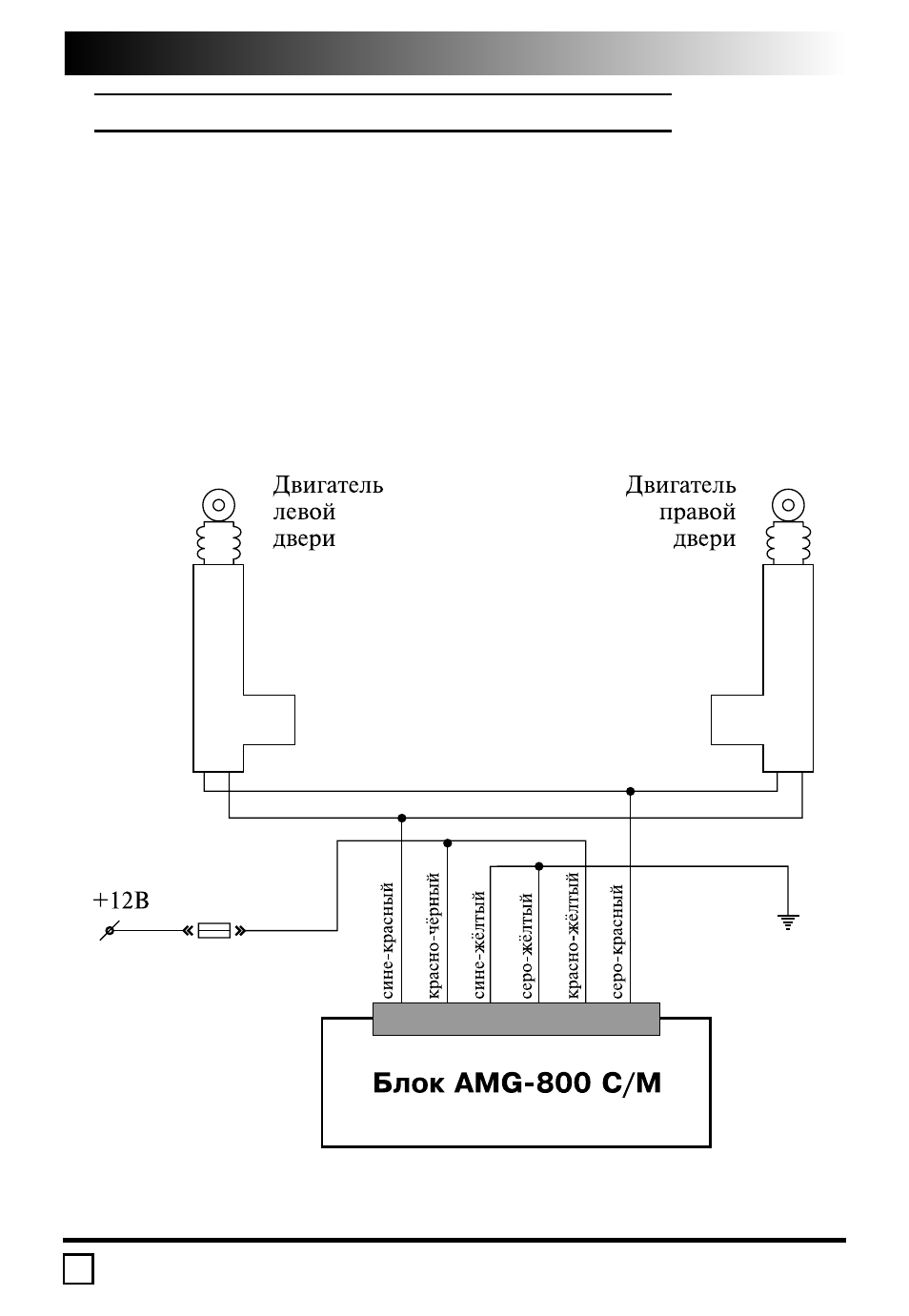

Схема установки новых приводных двигателей.
