Рис. 14 – Инструкция по эксплуатации Pandora RX-100
Страница 54
программировании системы необходимо в настройках указать его назначение.

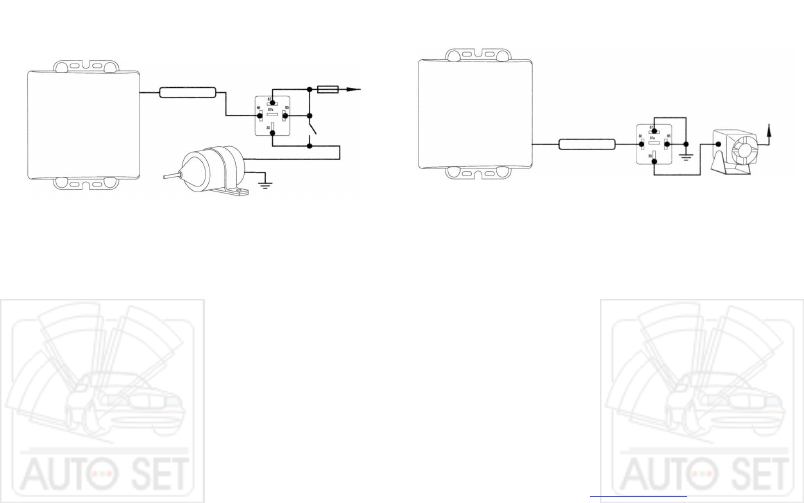

Схема подключения соленоида
замка багажника
Рис. 14
Схема подключения сирены
с током потребления более ЗА
Рис. 15
ПОДКЛЮЧЕНИЕ СИРЕНЫ
Для подключения звуковой сигнализации используется 8 контакт двадцатиконтактного разъема базового блока.
В момент активации данного канала на выводе присутствует +12В. Максимальный ток канала ЗА. Если
потребляемый ток сирены выше данного значения, или используются две сирены, то их подключение необходимо
производить через внешнее реле (не входит в комплект) по схеме на рисунке 15.
ПОДКЛЮЧЕНИЕ СВЕТОВОЙ СИГНАЛИЗАЦИИ
Для подключения световой сигнализации используются 10 и 19 контакты двадцатиконтактного разъема
базового блока. Максимальный ток по каждому из каналов не более 5А. Питание каналов световой сигнализации
осуществляется отдельно от питания базового блока через 20 контакт того же разъема, в цепь питания установлен
предохранитель 10А.
При установке базового блока провод с 10 контакта двадцатиконтактного разъема подключается к проводке
Предохранитель
10А
+12В
7
Зеленый
Кнопка
отпирания
замка багажника
Соленоид
замка багажника
Реле
8
Фиолетовый
Реле
Iимп > ЗА
+12В
