Типовые схемы реализации блокировок двигателя приведены на рисунках 11,12,13, но необходимо помнить, что
блокировки, имеющие высокую стойкость к взлому, получаются только с применением нестандартного подхода.
ВНИМАНИЕ : Необходимо учитывать, что способ блокировки не должен создавать
проблем во время движения автомобиля и снижать управляемость. При несоблюдении
данного требования, в случае создания аварийных ситуаций компания ответственности
не несет.
Для питания исполнительных реле блокировки следует выбирать такие цепи автомобиля, в которых во
время движения не пропадает даже временно, напряжение +12В, или не отключается масса.

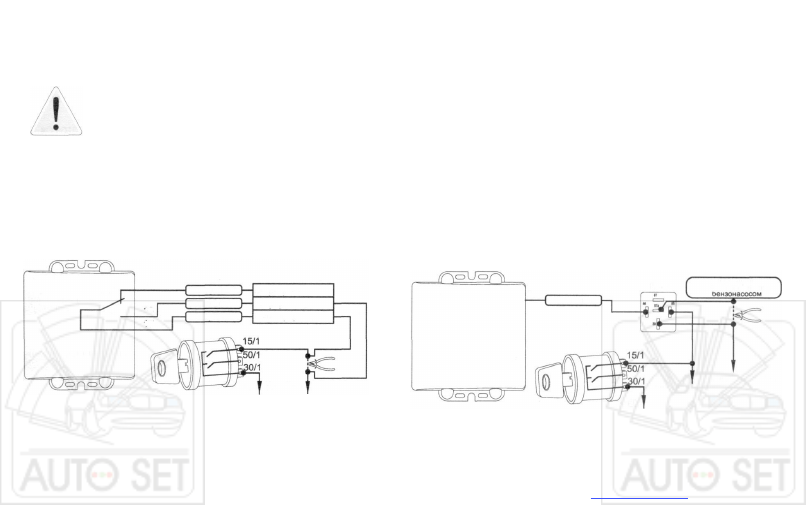

Пример схемы блокировки нормально разомкнутым
реле (перепрограммировать тип контактов HP)
14
Серый
Белый
Черный
18
17
87а
Реле блокировки
9 А макс
30
87
НЗ (87а) контакт
HP (87) контакт
Общий (30) контакт
+ 12В
(см. программирование
системы)
Рис. 12
Пример схемы дополнительной блокировки
через таймерный канал нормально замкнутыми контактами
провод от
блока управления
бензонасосом
Реле
Зеленый
7
к блоку зажигания
к реле бензонасоса
Рис. 13
+ 12В
к блоку зажигания
