■ Соединение DVI
Если внешнее оборудование имеет только выход DVI, подсоедините к разъему HDMI с помощью кабеля с
адаптером с DVI на HDMI*^. Когда используется кабель адаптера с DVI на HDM
i
, подсоедините аудиокабель к
разъему AUDIO с помощью адаптера AV2 (COMPONENT /VIDEO), который входит в комплект поставки.
( Примечание ^
• Установки аудио могут быть выполнены в [Вход HDMI1 / 2 / 3 / 4 ] в меню Звук. (стр. 39)
• Если подсоединенное оборудование имеет функцию регулирования формата изображения, то установите
формат изображения на значение “16:9”.
• Эти соединители HDMI являются соединителями “ТипаА”.
• Эти соединители HDMI совместимы с системой защиты авторских прав HDCP (High-Bandwidth Digital Content Protection).
• Оборудование, не имеющее выходных цифровых разъемов, может быть подсоединено к входному
компонентному разъему или видеоразъему для получения аналоговых сигналов.
Этот телевизор оснащен технологией HDMI™.
*1: На оборудовании, совместимом с интерфейсом HDMI, отображается логотип HDMI.
*2: Функция обратного аудиоканала (ARC) посылает цифровые сигналы по кабелю HDMI.
*3: Обратитесь в Ваш местный магазин по продаже цифрового оборудования.
Информация о pasbOMaxSCART и HDMI

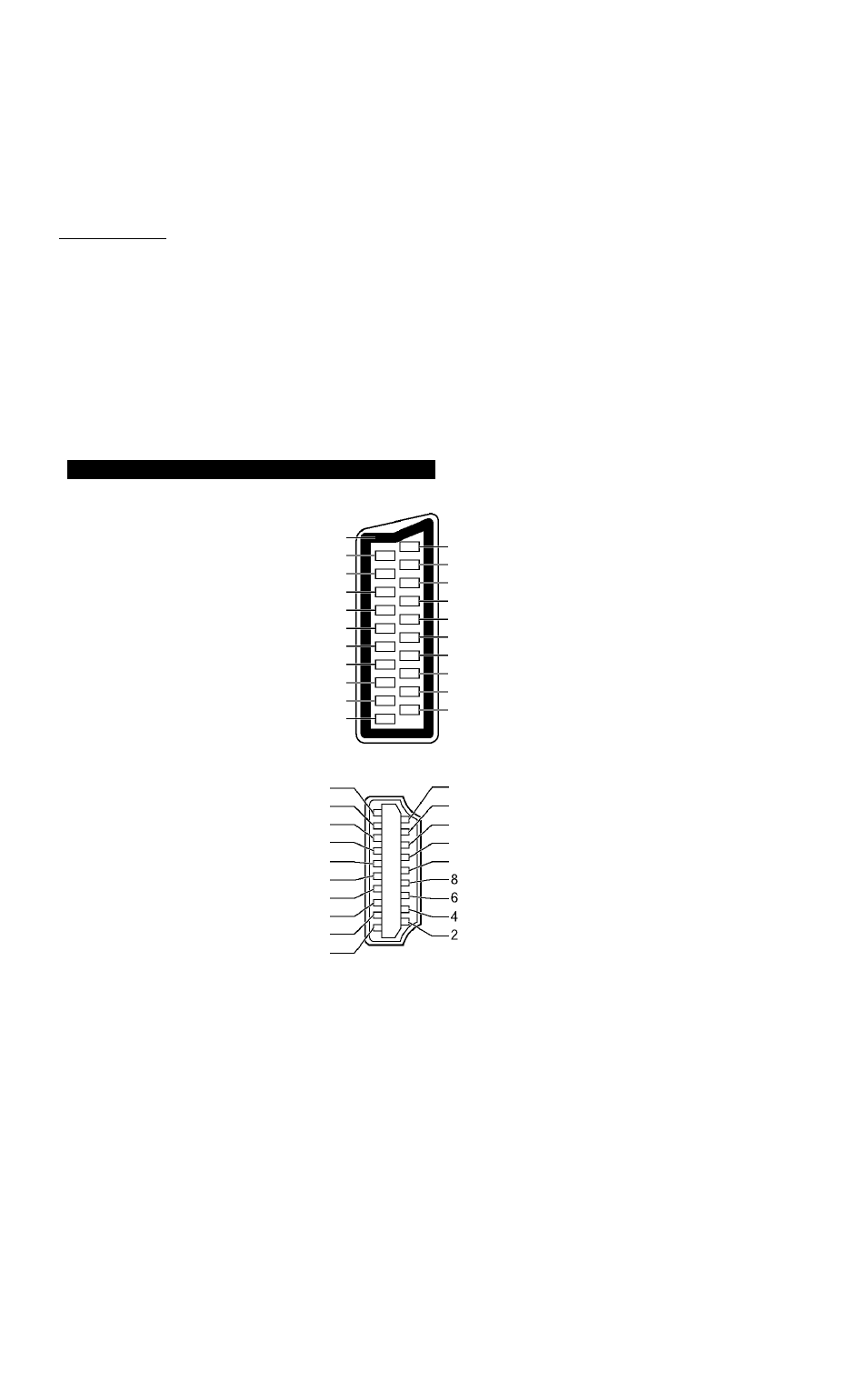

Разъем AV1 SCART (RGB, VIDEO, Q-Link)
Земля разъема 21
СУВЗ выход (видео) 19
СУВЗземля 17
Красный вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля 9
Синий вход 7
Синий земля 5
Аудиовыход (Л) 3
Аудиовыход (П) 1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 -
10 Данные Q-Link
8 СостояниеCVBS
6 Аудиовход (Л)
4 Аудио земля
2 Аудиовход (П)
Разъем HDMI
Детектор“горячего” подключения 19
ЗаземлениеООС/СЕС 17
СигналЗСЬ 15
СигналСЕС 13
Экран тактовой частоты сигнала TMDS 11
Сигнал TMDS DataO- 9
Сигнал TMDS DataO+ 7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2- 3
Сигнал TMDS Data2+ 1
18 Питание +5 В
16 Сигнал SDA
14 Служба
12 Тактоваячастота TMDS-
1O Тактоваячастота TMDS+
Экран сигнала TMDS DataO
Сигнал TMDS Data1-
Сигнал TMDS Data1 +
Экран сигнала TMDS Data2
s
z
-8-
о
■о
s
0)
£
S
z
95
