Инструкция по эксплуатации Panasonic tx-pr42
Страница 8
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
Сборочный винт (4)
(серебряный)
М5 X 20
(В Сборочный винт (4)
(черный)
М5 X 25
{§ Сборочный винт
(черный)
ШПО
М4
х
8
Опора
• TBL5ZA3055
(ТХ-РР42иТ30)
• ТBL5ZA3065
(ТХ-РР50иТ30)
©
Основание
• ТBL5ZХ0203
(ТХ-РР42иТ30)
• ТBL5ZХ0204
(ТХ-РР50УТ30)
Крышка
• ТВ15гВ3094-1
(ТХ-РR42UТ30)
• ТВ15гВ3095-1
(ТХ-РR50UТ30)
■О
5
X
0)
1э
ф
N
X
о
3
X
£
о
3
§
X
X
н
ф
3
сг
X
т
ф
3
■о
X
X
0)
1э
3
ф
N
X
о
3
X

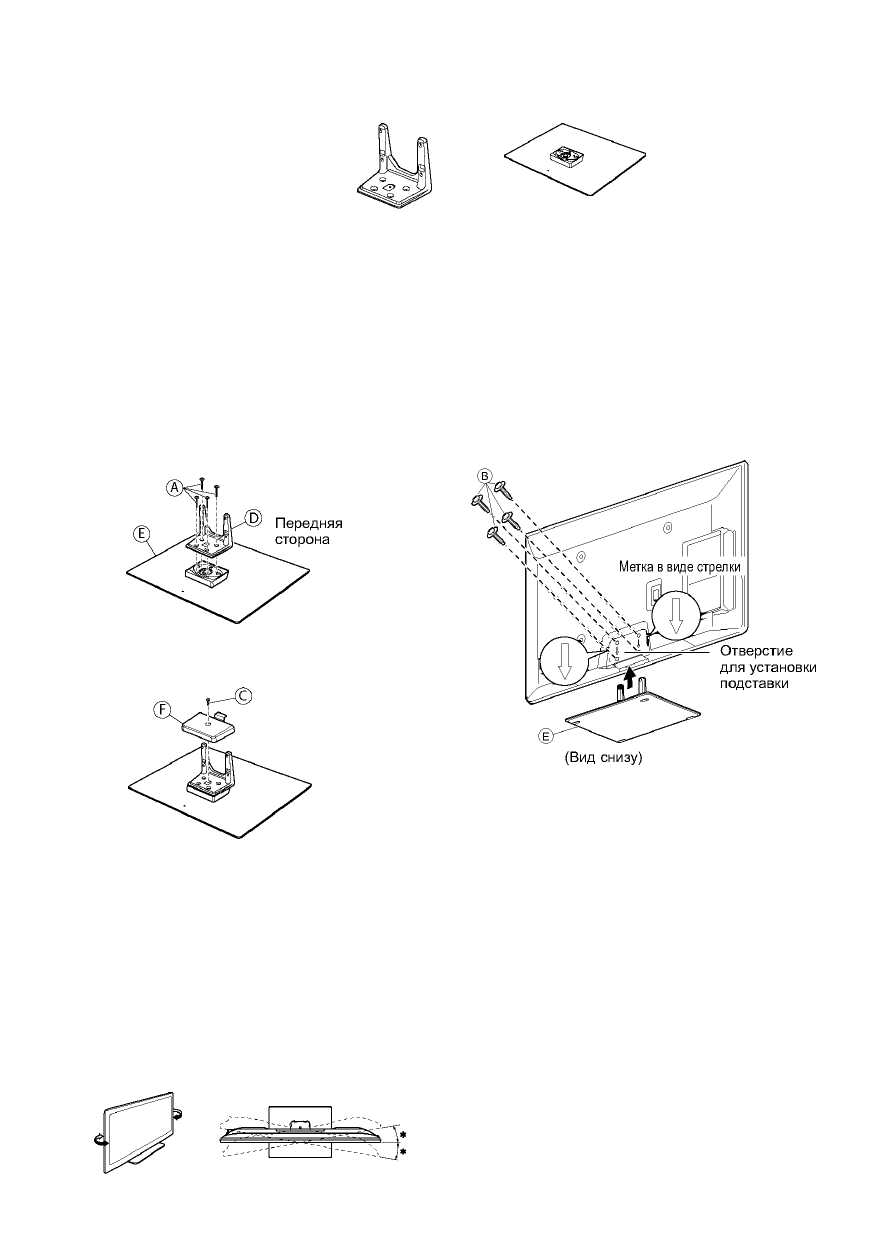

Сборка подставки
Используйте сборочные винтыСд), чтобы
надежно прикрепить опору(® к основаниюСв}-
Убедитесь в том, что винты надежно
закручены.
Прикладывание усилия к сборочным винтам
в неправильном направлении приведет к
повреждению резьбы.
Закрепление блока телевизора
Используйте сборочные винты(в), чтобы надежно
закрепить.
Затяните четыре сборочных винта сперва слабо,
затем до упора, чтобы надежно их закрепить.
Выполняйте работу на горизонтальной и ровной
поверхности.
Закрепите крышку(Т) с помощью сборочного винта(©
Отсоединение подставки оттелевизора
Отсоединяйте подставку следующим способом для присоединения телевизора к настенному кронштейну
либо при его упаковке.
1 Выкрутите сборочные винты(в) из телевизора.
2 Вытяните подставку из телевизора.
3 Выкрутите сборочный винт(с) из крышки.
4 Вытяните крышку.
5 Выкрутите сборочные винты($) из опоры.
Регулировка желаемого угла дисплейной панели
• Не располагайте посторонние предметы в пределахдиапазона вращения
дисплейной панели.
(Вид сверху)
Ле: 15°
(ТХ-РR42UТ30)
*: 10°
(ТХ-РR50UТ30)
2
