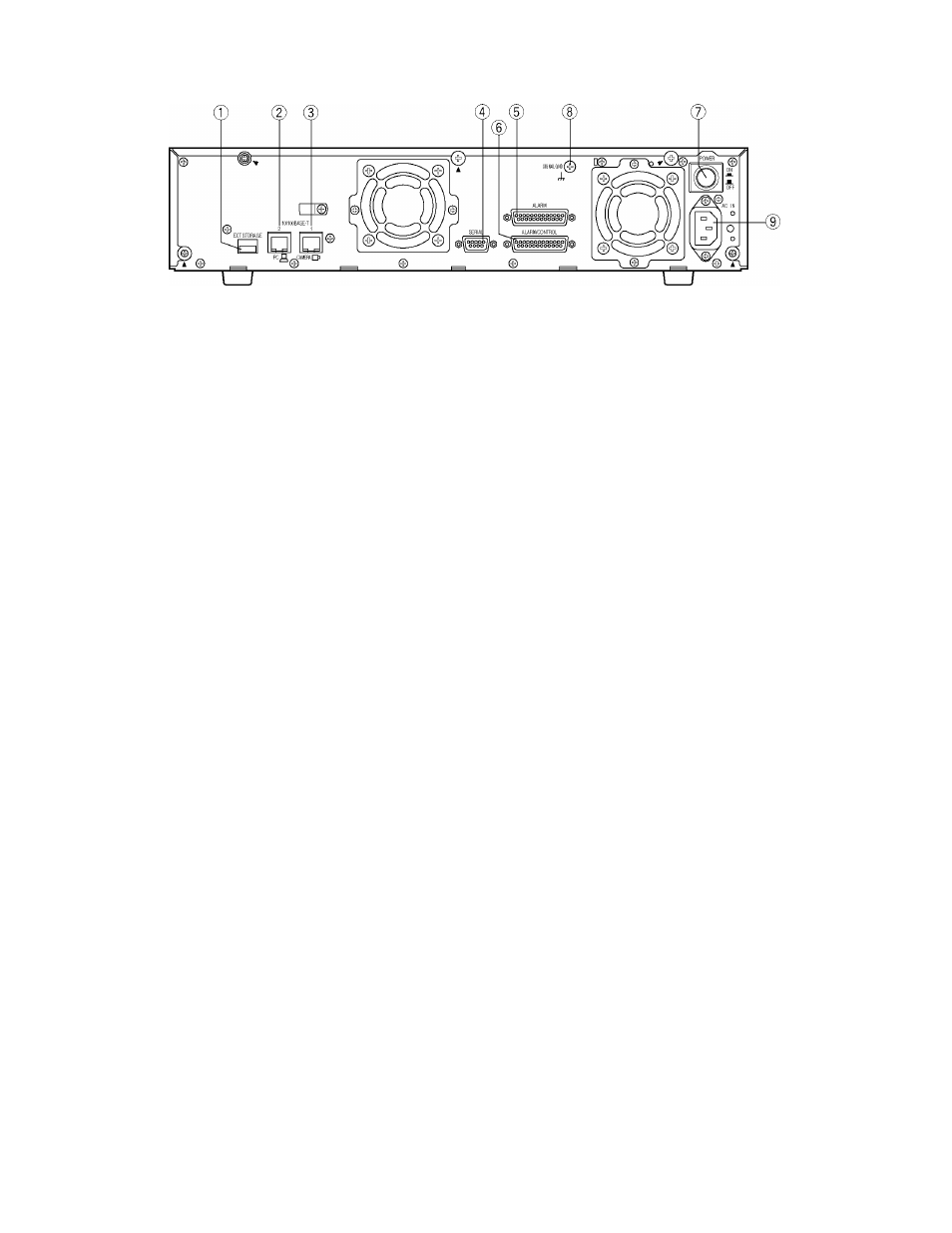

■ Вид сзади
® Разъем внешнего хранилища данных (EXT STORAGE)
Подключите дополнительный модуль расширения (серии
WJ-HDE300) к данному разъему.
®
Клиентский порт компьютера (PC, 10/100BASE-T, 2)
Подключите прибор к сети, совместимой с 10BASE-T
или 10/100BASE-T
x
, для соединения с компьютером
через сеть.
@ Порт камеры (CAMERA, 10/100BASE-T, 1)
Подключите прибор к сети, совместимой с 10BASE-T
или 10/100BASE-T
x
, для соединения с камерой через
сеть.
® Последовательный порт (SERIAL, D-sub 9-контактный,
«мама»)
(Только в сервисных целях)
Для техобслуживания или управления данн^
1
м аппаратом
путем его непосредственного соединения с ПК следует
подключить ПК к данному коннектору.
® Разъем тревоги/управления (ALARM/CONTROL)
С
помош;ью данного D-sub 25-контактного разъема
подключите управляюш;ий переключатель, при упра
влении прибором с внешнего устройства, или при упра
влении с тревожного устройства, такого как звонок или
лампа.
@ Выключатель питания (POWER)
Включайте и выключайте питание устройства.
® Контакт заземления (SIGNAL GND)
Соедините данную клемму с клеммой устройств в
системе для сигнального заземления.
При управлении настоящем аппаратом и устройствами в
системе
без
сигнального
заземления
вибрация
или
помехи могут возникать.
® Разъем питания (AC IN)
Подключите к данному разъему силовой кабель.
® Разъем тревоги (ALARM, D-sub 25-контактный, «мама»)
С
помош;ью данного D-sub 25-контактного разъема
подключите к внешнему устройству, такому как датчик
или дверной переключатель.
