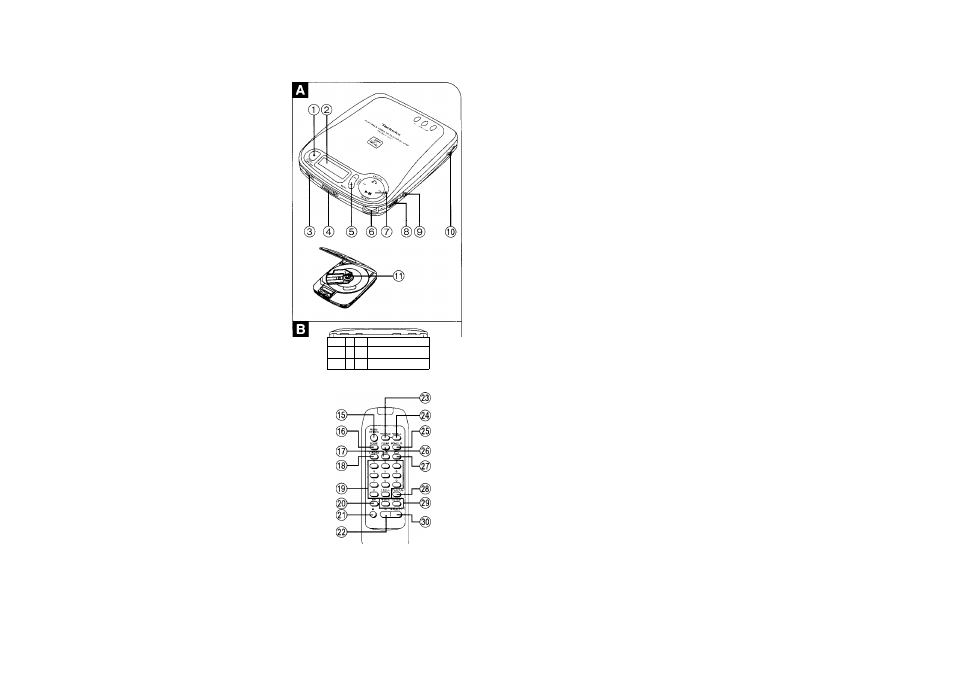

Расположение органов управления
Основной аппарат □
ф Кнопка остановки/выключения
функционирования
(D Дисплей
@ Сенсор сигнала дистанционного
управления
0 Переключатель открывания
( 5 ) Кнопка меню, +, —
® Регулятор уровня громкости го
ловных телефонов
ф Многооперационная кнопка
(NEXT, PREV, SELECT, RETURN)
® Переключатель блокировки
@ Гнездо головных телефонов (П)
0 Селектор видео формата
(NTSC, PAL, PAL AUTO)
® Нажимная кнопка
■ Задняя панель аппарата □
@ Выходной разъём видео
(VIDEO OUT)
0 Выходной разъём аудио
(AUDIO OUT)
@ Входное гнездо постоянного тока
(DC IN 9 V
)
Пульт дистанционного
управления □
0 Кнопка включения/выключения
меню
0
Кнопка сцены
0 Кнопка повторения А-В
0
Кнопка индекса видео-CD
0
Числовые кнопки
0 Кнопка
II
► (Пропуск кадра)
0 Кнопка остановки ■
@ Кнопка паузы II
0 Кнопка программы
0
Кнопка повторного вызова
0
Кнопка выбора аудио канала
0
Кнопка очистки
0 Кнопка повтора фз
0
Кнопка возврата
0
Кнопки
предыдущий, ь>1
следующий
0
Кнопка выбора ^
м
1)1 о II ' J
\\
1
I//
Обращайтесь к обратной стороне обложки
для справки о продолжительности обеспе
чиваемого времени воспроизведения, когда
используются перезаряжаемые или сухие ба
тареи питания.
Адаптер переменного тока
Подсоедините адаптер переменного
тока.
Используйте только адаптер переменного
тока, поставляемый с этим аппаратом.
Пока адаптер переменного тока подсоединин
к электрической розетке, первичная цепь
всегда находится в состоянии функциониро
вания.
Источник питания
ПРЕДУПРЕЖДЕНИЕ
Не используйте адаптер переменного
тока, поставляемый с данным аппаратом,
для других изделий.
Сухие батареи питания
(не поставляются)
Вставьте шесть щелочных батарей
типа иМ-3 (размер “П6/ЕП6”), следуя
рисунку на задней панели аппарата и
в батарейном отсеке.
Убедитесь в том, что адаптер переменного
тока отсоединен от розетки сети питания
переменного тока и аппарата,
ф Для открывания сдвиньте крышку бата
рейного отсека.
ф Положите листок для извлечения бата
рей под батареи, а затем установите 1-ю
и 2-ю батареи.
@ Положите изолирующий листок сверху
батарей и установите 3-ю батарею.
Установите 4-ю батарею, проложив изо
лирующий листок между 3-й и 4-й бата
реями .
0 Затем установите 5-ю и 6-ю батареи.
■ Извлечение батарей
Потяните за листок для извлечения батарей
и извлеките батареи пальцем.
Обращайтесь к мерам предосторожности на
стр. 14.
Перезаряжаемые батареи
(не поставляются)
Перед использованием убедитесь,
что батареи заряжены.
■ Перезарядка батарей
1
Установите шесть перезаряжае
мых батареи.
Возможна перезарядка только батарей
5Н-С0В80.
Обращайтесь к разделу “Сухие батареи
питания"
относительно
установки
и
извлечения батарей.
2
Подсоедините адаптер перемен
ного тока.
Полная перезарядка батарей занимает
около 4 часов.
Индикатор перезарядки в мигает при
начале перезарядки и гаснет по окон
чании перезарядки.
3
После завершения перезарядки
батарей
отсоедините
адаптер
переменного
тока
от
входного
гнезда постоянного
тока и от
розетки сети переменного тока.
•Перезарядка возможна, только если ап
парат переключен в режим ожидания.
•Возможно использование батарей в
течение около 10 месяцев (300 раз),
если они перезаряжаются каждый день.
После этого время их функционирова
ния сокращается, и Вам следует их
заменить.
Приобретите новые перезаряжаемые
батареи (ЗН-С0В80), разработанные
исключительно для данного аппарата.
•При перезарядке возможно нагревание
адаптера переменного тока и перезаря
жаемых батарей. Это является нор
мальным.
