Данная функция позволяет установить длительность импульса для управления замками дверей 4 с
(вместо стандартного импульса 0.8 с) и необходима при установке системы на некоторые модели
автомобилей Mercedes-Benz и Audi выпуска до 1989 г. с «пневматической системой» центрального
замка.
Функция # 6 включается разрезанием петли Красного провода, находящейся рядом с разъемом
для подключения СИДа.
Подключение и настройка датчика удара
1. Расположение проводов в разъеме датчика удара на блоке системы:
Провод Функция
ЧЕРНЫЙ “масса” при включенном режиме охраны, макс. 500 мА.
КРАСНЫЙ +12В
СИНИЙ Основная*** зона датчика (*** мультиплексный триггер)
БЕЛЫЙ Зона предупреждения*** датчика (*** мультиплексный триггер)
Обратите внимание на то, что микропроцессор системы Pantera XS-300 определяет срабатывание
той или иной зоны датчика по длительности импульса сигнала, подаваемого датчиком на блок
системы. При срабатывании зоны предупреждения датчика длительность импульса будет меньше 0.4
с, при срабатывании основной зоны датчика – длительность импульса будет более 0.4 с. При
подключении дополнительного микроволнового датчика (например, SATURN MMS-2) принципиально
только правильно подключить провода питания. Выходы же зоны предупреждения или основной зоны
датчика MMS-2 могут быть подсоединены как к Синему, так и к Белому проводу датчика удара системы
XS-300. DIP-переключатели на корпусе датчика MMS-2 должны быть установлены в положение “ON”.
2. Настройка чувствительности датчика удара производится с помощью регулировочных винтов,
расположенных на верхней крышке корпуса датчика. Левый регулировочный винт и соответствующий
светодиодный индикатор зеленого цвета устанавливают чувствительность внешней зоны датчика.
Правый регулировочный винт и соответствующий светодиодный индикатор красного цвета
устанавливают
чувствительность внутренней (основной) зоны датчика относительно
чувствительности внешней зоны.
Для настройки датчика сначала рекомендуется установить минимальную чувствительность
основной зоны датчика и затем отрегулировать чувствительность внешней зоны (зоне
предупреждения). После этого – отрегулируйте чувствительность основной зоны.
Обратите внимание на то, что чувствительность внутренней зоны частично зависит от уровня
чувствительности внешней зоны. Таким образом, если после настройки датчика Вы в дальнейшем
измените чувствительность внешней зоны, необходимо будет также заново настроить
чувствительность и внутренней зоны датчика.
Подсоединение реле блокировки стартера

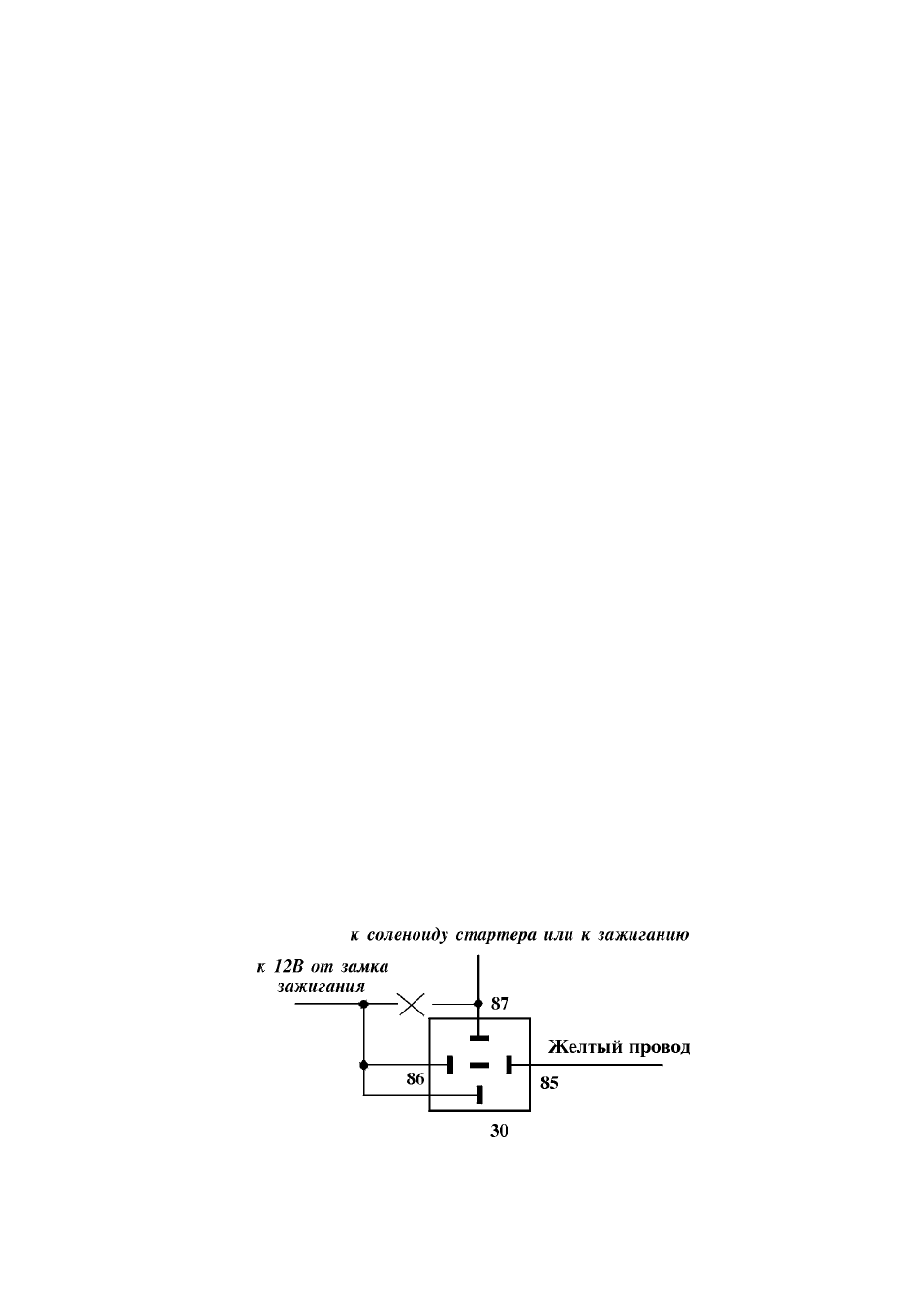

Для блокировки стартера подсоедините реле как показано на схеме ниже. Обратите внимание, что
при данном варианте подключения реле будет потреблять ток только при включенном зажигании.
