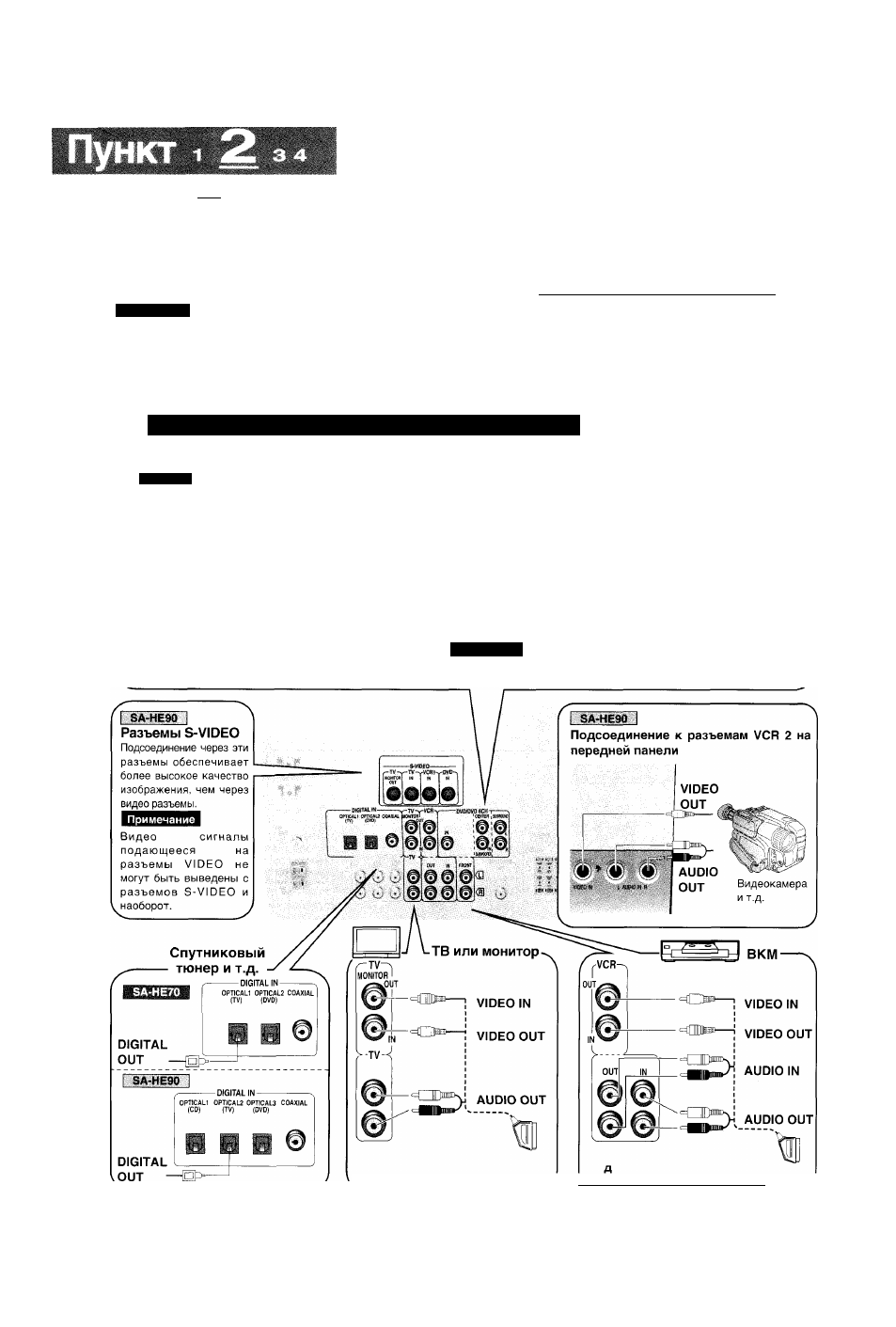

Подсоединения оборудования
Соединительный стерео кабель
Белый (L)
Красный (R)
Соединительный видео кабель
Оптико-волоконный кабель
----------------------
Коаксиальный кабель
с^ОШ--------------
î=’
Для подсоединения оборудования обращайтесь к соответствующей
инструкции по эксплуатации.
Примечание
• Не изгибайте оптико-волоконный кабель.
• Перед выполнением любых подсоединений выключите все компоненты.
•
Используйте цифровое соединение, чтобы наслаждаться режимом Dolby
Digital или DTS (■• стр. 10).
•
Используйте аналоговое подсоединение для прослушивания источников,
которые не могут быть декодированы на этом аппарате и для записи
источника (■♦ стр. 10 и 17).
ТВ, ВКМ и проигрыватель цифровых видеодисков
Проигрыватель цифровых видеодисков
Изменение установок цифрового входа
Вы можете изменить установки входа для
цифровых
разъемов,
если
требуется.
Проверьте,
какое
оборудование
Вы
подсоединили к разъемам, затем измените
установки стр. 8 и 9).
SA-HE70
DIGITAL
AUDIO OUT -------- 0>
------ DIGITAL IN----------
0PTICAL1 0PTICAL2 COAXIAL
(TV) (DVD)
— DVD/DVD 6CH-
CENTER
è
SA-HE90
DIGITAL
—Oï>
AUDIO OUT
----------- DIGITAL IN--------------
OPTICAL! 0PTICAL2 0PTICAL3 COAXIAL
(CD) (TV) (DVD)
FRONT
IN
SUBWOOFER
SURROUND
<Q
VIDEO OUT
AUDIO OUT
(SURROUND L, R)
AUDIO OUT
(CENTER, SUBWOOFER)
AUDIO OUT
(FRONT L, R)
<a
примечание
Подсоедините к FRONT L, R, если Ваш проигрыватель цифровых
видеодисков не имеет 6-канального выхода.
>
Возможно также
подсоединение 21-штырькового
соединительного кабеля SCART.
Возможно также
подсоединение 21-штырькового
У^соединительного кабеля SCART.
RQT6195
