Перед использованием

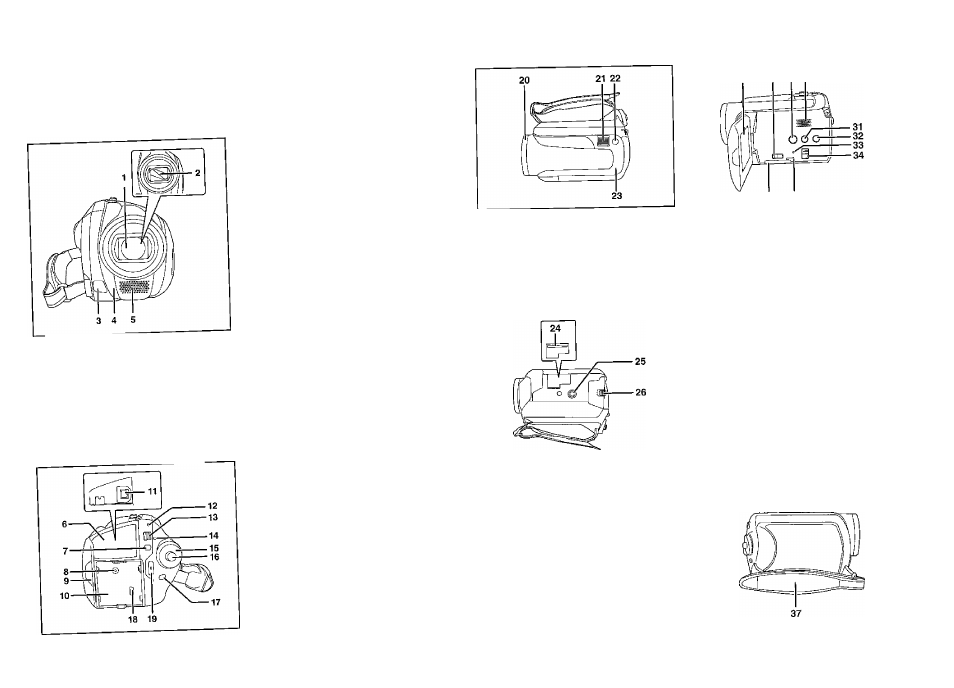

Обозначение и
назначение частей
камеры
объектив {LEICA DICOW1AR)
• Не прикрепляйте конверсионную линзу
или фильтр к данному устройству, так
как это может привести к
виньетированию.
Крышка объектива
Осветительная лампа (-♦ 47)
Датчик баланса белого (-> 57)
Датчик сигналов дистанционного
управления (-> 14)
Микрофон (встроенный, стерео)
6
Крышка разъемов
7
Кнопка вызова меннз [MENU] {-» 32)
Разъем электропитания постоянного
тока [ОС/С.С. 1Ы] (-» 24)
Э Открытая часть ЖКД { - * 13)
10 Держатель аккумулятора (-» 20)
11 Выходной разъем аудио-видео [АЛ/]
(-»79, 81)
12 Индикатор состояния (-> 24)
13 Выключатель питания [ОРР/ОМ] (■+ 2 )
14 Светодиодный индикатор доступа к
жесткому диску/компьютеру
[АССЕЗЗ/РС] (-> 19, 90)
15 Дисковый переключатель режимов
{-* 26)
16 Джойстик (-» 26)
17 Кнопка удаления [®] (-» 67, 71, 73)
18 Порт иЗВ
82, 90)
19 Кнопка начала/остановки съемки (-* 38)
20 Кольцо открывания/закрывания
крышки объектива (-» 12)
21 При записи: Ручка изменения
фокусного расстояния [№//Т] (-» 46)
При воспроизведении: Ручка
регулировки громкости [—УОЕ-Ь] (-► 63)
22 Кнопка покадровой съемки [О] (-» 42)
23 Светодиодный индикатор (-» 97)
24 Отсек карты (-» 25)
25 Отверстие для штатива {-* 12)
26 Ручка извлечения аккумулятора
[BATTERY] (-» 20)
27
28 29 30
35
36
27 ЖКД (->13)
По причине ограничений технологии
производства жидкокристаллических
экранов на экране ЖКД может быть
несколько мелких ярких или темных
точек. Тем не менее, это не является
неисправностью и не влияет на
записанные изображения.
28 Ручка открывания отсека карты памяти
(-»25)
Кнопка DVD COPY (копирование DVD-
диска) [DVD COPY] (-♦ 93)
Динамик
Кнопка выкпючения ЖК-экрана
[POWER LCD PLUS] (-» 35)
Кнопка вкпючения осветительной
лампы [LIGHT] {-> 47)
33 Кнопка сброса [RESET] {-»110)
34 Переключатель режимов [AUTO/
MANUAUFOCUS] (-» 37, 54, 55)
35 Крышка отсека карт памяти [3D CARD]
{-»25)
36 Индикатор доступа к карте памяти
(ACCESS] (-» 19, 90)
37 Ременная ручка-петля {-» 12)
11
