Leica mojoRTK, Установка оборудования
Подготовка GPS
антенн
Закручивайте все разъемы руками перед тем, как затягивать ключом. Не
затягивайте слишком сильно. Закрутите все соединения и подтяните
только на 1/8 оборота.
1. Соедините кабеля с цветными метками с красной mojoRTK антенной и черной
mojoRTK антенной - красный кабель с красной антенной, черный с черной.

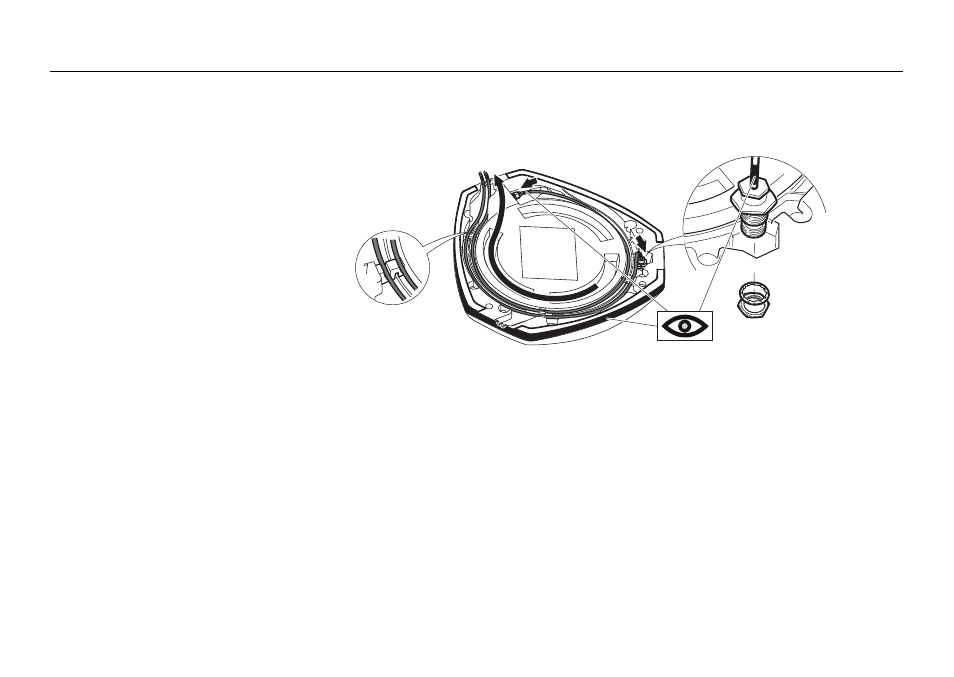

2. Вставьте разъем кабеля штыревой антенны в отверстие, как показано на
рисунке, наденьте на него шайбу и зафиксируйте с помощью гайки. Кабеля для
штыревых антенн также имеют цветные метки.
3. Проложите кабеля по специальным каналам снизу антенн. Уложите каждый
кабель в свой канал и надавливанием поместите его в имеющиеся прорези.
4. Выберите наиболее подходящее в вашем случае место вывода кабеля из-под
антенны.
красный к красному / черный к черному
1
2
3
4
mojoRTK_024
