18 Leica mojoRTK, Обзор системы

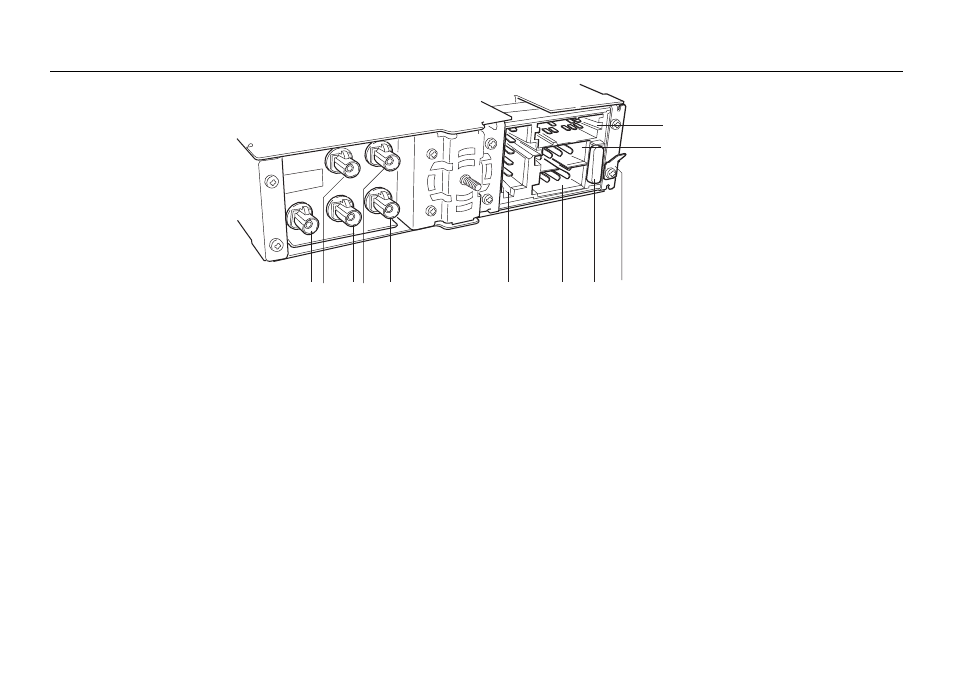

Задняя панель
консоли mojoRTK
a) Черный разъем для AM/FM
антенны
b) Синий разъем для черной GPS
антенны (GPS L1)
c) Красный разъем для красной
штыревой антенны
d) Зеленый разъем для красной GPS
антенны (GPS L1\L2)
e) Фиолетовый разъем для черной
штыревой антенны
f) Разъем для подключения mojo3D и
сервисных целей
g) Питание
h) Предохранитель (10A, 32В)
i) Лепесток заземления
j) Разъем для подключения CAN шины,
передачи данных в формате NMEA и
подключения внешнего источника
аудиосигнала
k) Разъем для подключения динамиков
mojoRTK_021
a c e f g h i
j
k
b d
