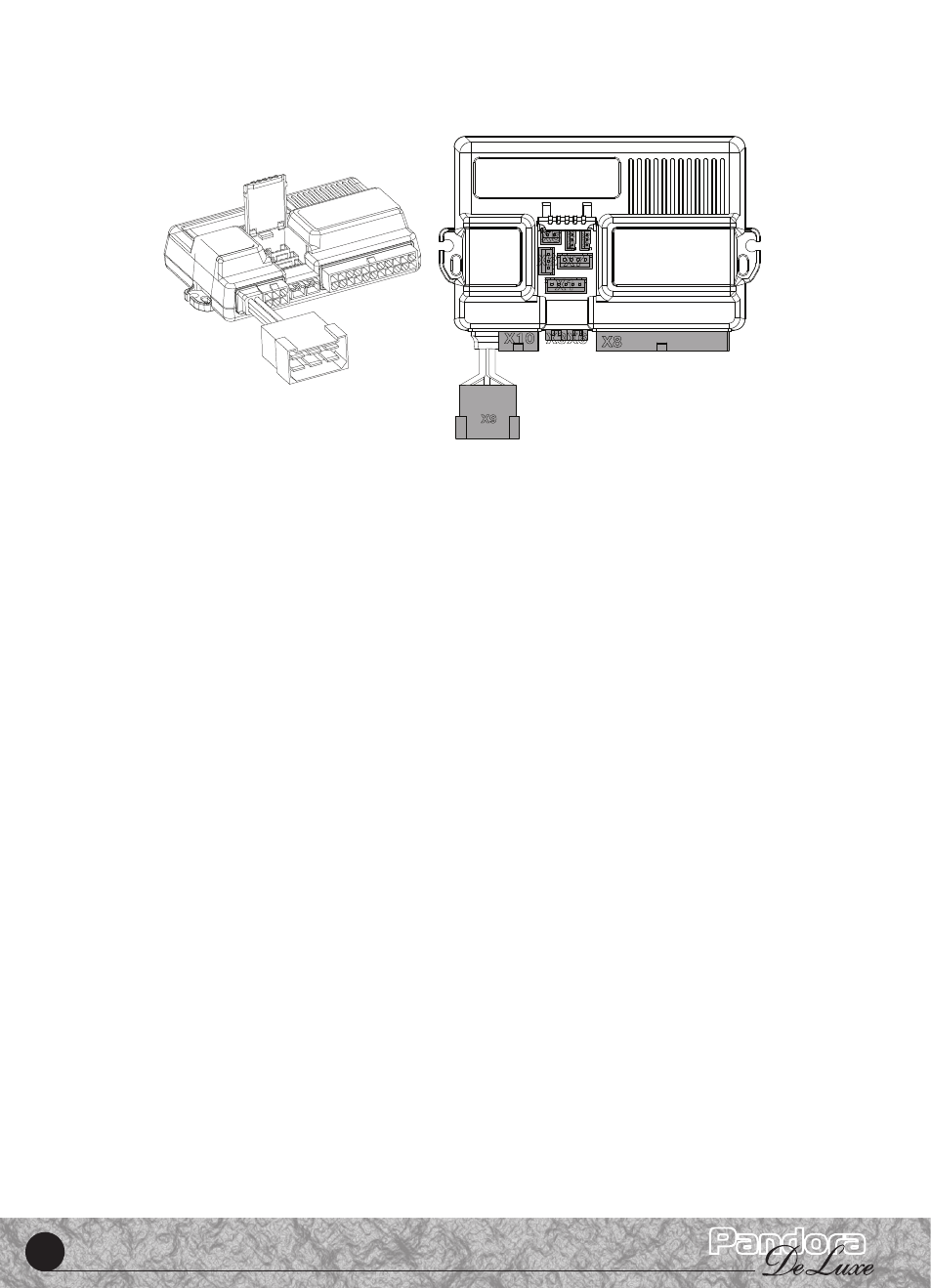

X1 - Разъем RF-модуля
X2 - Разъем релейномого модуля
X3 - Разъем кнопки «VALET»
X4 - Разъем термодатчиков
X4
a
- Разъем термодатчиков
X5 - Разъем контактора iButton
X6 - Разъем индикатора состояния
X7 - Разъем дополнительного датчика
X8 - Разъем главного шлейфа
X9 - Разъем реле зажигания, АСС и стартера
X10 - Разъем подключения актуаторов
замков дверей
Базовый блок
системы
Подключение сирены
Для подключения звуковой сигнализации используется 17 контакт разъема X8 базового
блока. В момент активации данного канала на выводе присутствует +12В. Максимальный ток
канала 3А. Если потребляемый ток сирены выше данного значения или используются две сирены,
то их подключение необходимо производить через внешнее реле (не входит в комплект) по схеме
на рисунке 13.
Подключение световой сигнализации
Для подключения световой сигнализации используются 13 и 14 контакты разъема X8 базового
блока. Максимальный ток по каждому из каналов не должен превышать 7,5А. Питание каналов
световой сигнализации осуществляется отдельно от питания базового блока через 12 контакт того
же разъема, в цепь питания установлен предохранитель 15А.
При установке базового блока провод с 14 контакта разъема X8 подключается к проводке
фонарей левого поворота, а провод с 13 контакта того же разъема - к проводке фонарей правого
поворота.
При необходимости использования в качестве аварийной сигнализации габаритных
фонарей провода от 13 и 14 контактов замыкаются для повышения надежности между собой и
подключаются к проводке габаритных огней.
Подключение концевых выключателей
Подключение концевых выключателей дверей производится к 11 контакту разъема X8
базового блока, если выключатели замыкаются на массу (отрицательная полярность), и к 22
контакту разъема X8 базового блока, если выключатели при открывании двери подключаются
ПОДКЛЮЧЕНИЕ СИСТЕМЫ
Коммутация разъемных соединений
