к проводу «1».
Подать питание на базовый блок автосигнализации Pandora DeLuxe и модуль управления
замком капота HM-05. Включить зажигание, модуль управления замком капота выдаст импульс
открытия.
ПРИМЕЧАНИЕ: После программирования провод «6» необходимо подключить к концевику
капота, таким образом, чтобы при открывании капота на проводе «6» появлялся «-»
СОВМЕСТНАЯ РАБОТА С ИММОБИЛАЙЗЕРОМ PANDECT IS-477.
РЕАЛИЗАЦИЯ РЕЖИМА «HANDS FREE» (ОПЦИЯ)
При совместной работе автосигнализации Pandora DeLuxe 2000 и иммобилайзера
Pandect IS-477 возможна реализация функции «HANDS FREE», т.е. постановка и снятие
автомобиля с охраны без использования брелока. От владельца автомобиля не требуется никаких
действий для отключения охраны сигнализации Pandora DeLuxe 2000 и деактивации
противоугонной функции, только поднести брелок-метку иммобилайзера к автомобилю.
Pandect IS-477 управляет постановкой/снятием охраны динамическим кодом,
передаваемым по проводу таймерного канала CH4. При включении режима «HANDS FREE»,
приближение владельца с брелоком-меткой вызовет снятие автомобиля с охраны, отсутствие
владельца с брелоком-меткой в зоне радиообмена более 15 сек. вызовет постановку автомобиля
на охрану. При этом иммобилайзер будет работать в штатном режиме, согласно своему алгоритму
работы.
Подключение и программирование в систему иммобилайзера производится следующим
образом:

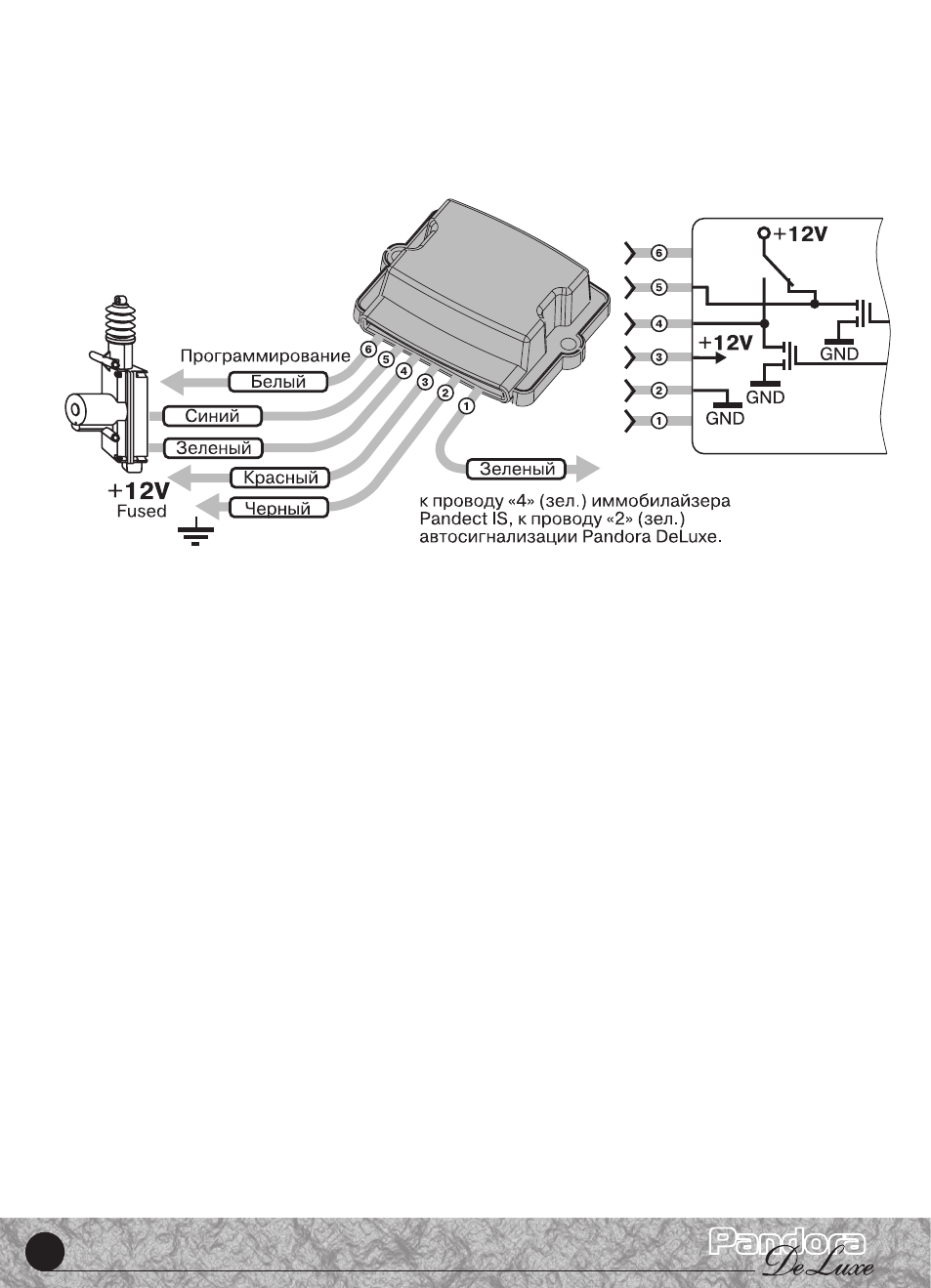

1. Зачистить концы проводов, выходящие из модуля. Подключить модуль в соответствии со
схемой:
P1 (Черный) – подключить к кузову автомобиля или надежному проводнику, соединяющему
кузов и какой-либо штатный потребитель. Данный провод подсоединяется при монтаже в первую
очередь;
P2, P6 (Черный) подключить к блокируемой цепи. Ток коммутации должен быть не выше
10А долговременно и не более 20А длительностью до 1 минуты (при коммутации цепей без
индуктивной составляющей в нагрузке).
P3 (Черный) - подсоединяется к выводу «-» звукового излучателя (биппера). Вывод «+»
биппера подключается к замку зажигания или другому проводу, на котором появляется +12В
в момент включения зажигания и не пропадает ни при каких обстоятельствах до момента
выключения зажигания.
P4 (Зелёный) – подключить к таймерному каналу CH4 базового блока (при этом вывод канала
CH4 будет использоваться как вход).
P5 (Черный) – подключить к проводу бортовой сети +12V, идущему от аккумуляторной
