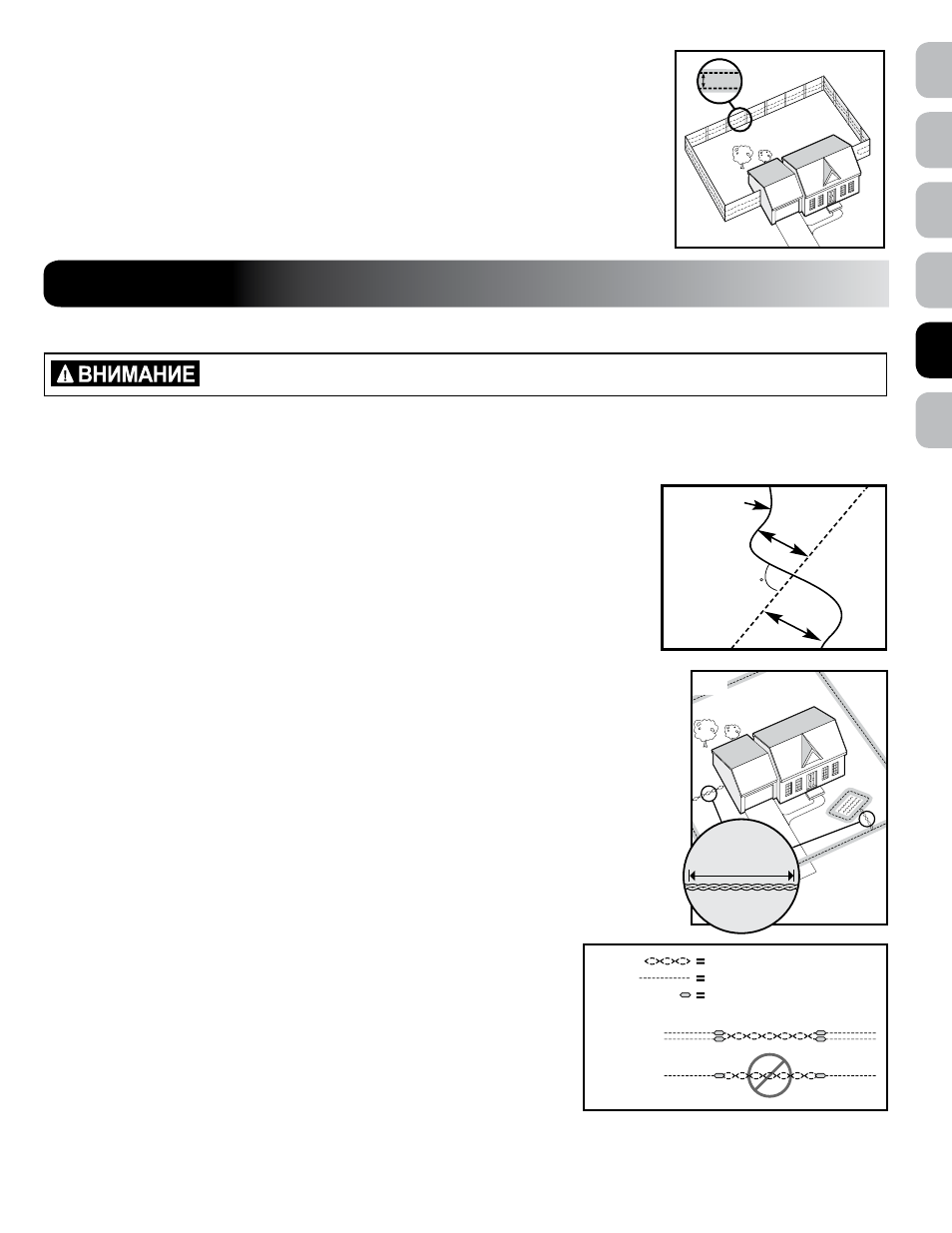

пример 6 (2i): антенный провод закреплен на имеющейся ограде (двойная петля)
Такая схема позволяет включить в состав системы имеющуюся ограду, что не позволит собаке
перепрыгнуть или подкопать ограду. При этом сокращается объем работ по закапыванию
провода. От передатчика заграждения проложите провод к точке

a, от точки a к B, от точки B к

C, от точки C к D, от точки D к e, от точки e к F, разверните провод обратно и проложите назад
к точке

a на расстоянии 1,5 м от первого сегмента. Перекрутите сегменты провода от точки a к

передатчику заграждения. Дополнительную информацию о закреплении провода на ограде см.
в разделе «Монтаж антенного провода».

E

F

B

A

D

C

1.5 m

2i

Шаг 3

прокладка антенного провода

Риск причинения вреда здоровью людей! О провод, проходящий по земле, можно споткнуться.

Соблюдайте осторожность при прокладке проводов.

пеРеД тем как закапывать провод или закреплять его на имеющейся ограде проложите его в соответствии с составленной

схемой системы и проверьте работоспособность системы. это облегчит внесение изменений в схему системы. при работе

соблюдайте осторожность. Разрыв изоляции провода может создать область со слабым сигналом, через которую собака

сможет сбежать.
Прокладка антенного провода около или в пределах 3 м от электрических проводов, близлежащих

заградительных систем, телефонных, телевизионных или антенных кабелей, а также спутниковых

антенн может привести к возникновению помех для сигнала. Если необходимо пересечь такие объекты,

антенный провод должен пересекать их под углом 90 градусов (перпендикулярно).

(3a)

Если при выносе антенного провода на расстояние не менее 3 м от провода близлежащей заградительной

системы помехи для сигнала не снижаются, обратитесь в наш Центр обслуживания клиентов.

скручивание сегментов антенного провода

Скручиванием сегментов антенного провода достигается подавление сигнала, что позволяет собаке

безопасно пересекать соответствующую область

(3B). Чтобы обеспечить подавление сигнала

рекомендуется разрезать и соединить оба скрученных сегмента провода. Сигнал не удастся подавить,

проложив провод в пластиковой или металлической трубе. Соединение экранированного кабеля с антенным

проводом также не приведет к подавлению сигнала. Правильный способ скрутки сегментов антенного

провода показан на рисунке

(3C). Можно скрутить имеющийся антенный провод, отрезав от него два

одинаковых сегмента и скрутив их вместе. Закрепите сегменты провода с одной стороны на неподвижном

предмете, а другие концы вставьте в электродрель. Туго натяните провода. С помощью дрели провода

можно скрутить очень быстро. Для подавления сигнала необходимо сделать на антенном проводе 30

скруток на метр. Завершив монтаж заградительной системы добавьте скрученную пару в цепь передатчика.

соединение или ремонт антенного провода

Чтобы удлинить петлю заграждения при помощи дополнительного антенного провода, потребуется

соединить провода. Отметьте местоположение всех соединений, чтобы их легко было отыскать в будущем.

Разрывы антенного провода чаще всего происходят в местах соединений.
Снимите приблизительно 1 см изоляции с соединяемых концов антенного провода

(3D). Удостоверьтесь,

что медный антенный провод не подвергся коррозии. Если на антенном проводе заметны признаки

коррозии, отрежьте корродировавшую часть, чтобы оголить чистый медный провод.
Вставьте оголенные концы провода в соединительный зажим для проводов и проверните

соединительный зажим вокруг проводов. Удостоверьтесь, что оголенный медный провод

не выходит за кромку соединительного зажима для проводов. Свяжите провод узлом на

расстоянии 7,5–10 см от соединительного зажима для проводов

(3e). Удостоверьтесь, что

соединительный зажим для проводов надежно закреплен на соединенных концах провода.
Надежно соединив концы провода, откройте крышку капсулы с гелем и вставьте

соединительный зажим для проводов как можно глубже в водонепроницаемый гель

внутри капсулы

(3F). Плотно закройте крышку капсулы (3G). Для правильной работы

системы соединение провода должно быть водонепроницаемым.
В случае нарушения соединения провода перестанет работать вся система.

Удостоверьтесь в надежности соединения. Обратившись в наш Центр обслуживания клиентов, можно приобрести дополнительные капсулы с

гелем и соединительные зажимы для проводов.

90

Антенный

провод

Закопанный кабель

3 м

3 м

3a

30 скруток/м

3B

ВИТЫЕ ПРОВОДА

АНТЕННЫЙ ПРОВОД

ВОДОНЕПРОНИЦАЕМОЕ

СОЕДИНЕНИЕ

ПРАВИЛЬНО

НЕПРАВИЛЬНО

3C
