• Определите полярность управления штатной системой аварийной сигнализации от кнопки
включения/выключения;
• Если включение/выключение световой аварийной сигнализации происходит при подаче корот
ких импульсов +12 В на модуль аварийного освещения, соедините белый провод системы (вы
ход на габариты) с проводом управления включения/выключения штатного блока аварийной
сигнализации идущий от внутрисалонной кнопки управления аварийным сигналом, располо
женной в салоне автомобиля;
• Если включение/выключение световой аварийной сигнализации происходит при коротком за
мыкании на «массу» провода управления модулем аварийного освещения, соедините красный
провод с «массой» (отрезав его от красного провода с белой полосой системы на разъеме N1).
Соедините белый провод системы (выход на габариты) с проводом управления включения/вы
ключения штатного блока аварийной сигнализации идущий от внутрисалонной кнопки управ
ления аварийным сигналом, расположенной в салоне автомобиля.
Канал управления светом (функция F10.2) — для авто со штатной световой аварийной сигнализа
цией с фиксируемой кнопкой — кнопка включена (утоплена) — аварийка работает. F10.2 — выдает
импульс «Вкл./Выкл.» длительностью 0,3–1,2 сек с шагом 0,1 сек.
Канал управления светом (функция F10.3)
— для авто со штатной световой аварийной сигнализацией с
не фиксируемой кнопкой — раз нажал — аварийка работает, второй раз нажал — аварийка выключена. F10.3
— выдает пару импульсов «Вкл./Выкл.» с периодами включения/выключения 0,3–1,2 сек с шагом 0,1 сек.
• Войдите в таблицу программирования.
• Выберите функцию, например, F10.2. Система подтвердит выбор функции двумя короткими
звуковыми сигналами.
• Кнопка 2 («Снять с охраны») служит для уменьшения параметра, кнопка 3 (СН2) увеличивает
значение параметра по кругу (через длинный сигнал).

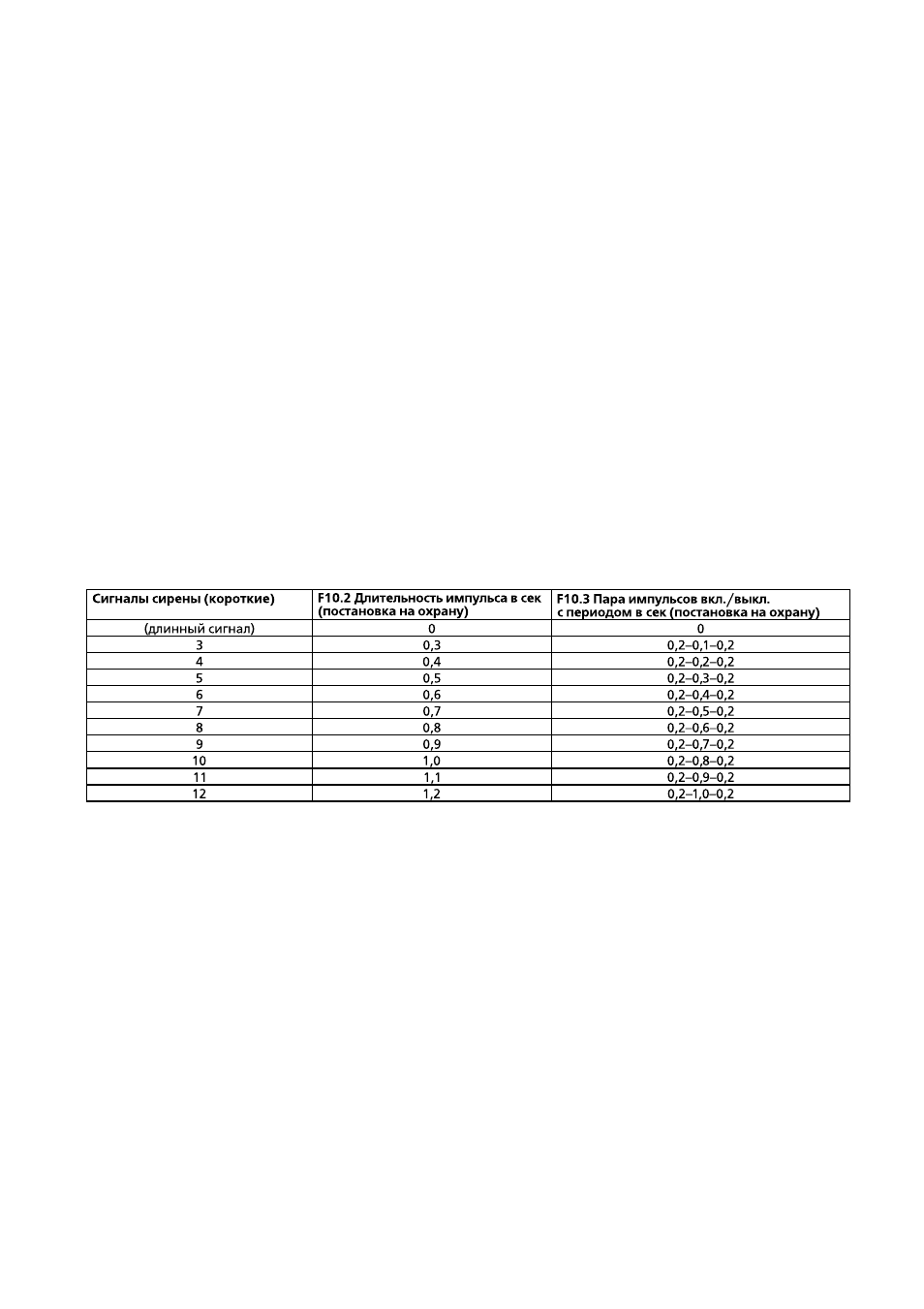

Например, нажмите кнопку 3 — Вы услышите количество сигналов, соответствующих новому зна
чению параметра (т. е. предыдущее время +0,1 сек). Нажмите кнопку 2 — Вы услышите количество
сигналов, соответствующих новому значению параметра (т. е. предыдущее время —0,1 сек). Количе
ство сигналов сирены соответствует времени в десятых секунды плюс 0,2 сек.
• Переход к следующей функции или выход из таблицы программирования запишет новое значе
ние в память системы.
Система ZX 940 будет управлять штатным модулем аварийной сигнализации с индикацией
1 вспышка Система поставлена на охрану
2 вспышки Система снята с охраны
3 вспышки Система находится на охране, но открыты дверь, капот или багажник автомобиля
4 вспышки Предупреждение о срабатывании системы при снятии с охраны
5 вспышек Поиск автомобиля на паркинге
В режиме охраны при работающем двигателе или при автоматически запущенным двигателе, сис
тема включает и вы ключает аварийную световую сигнализацию автоматически.
В режиме F10.2,3 развязывающие диоды на N1.10 (белый провод) не используются.
