Пневматические Системы Запирания Дверей
1. Найти провод дверного переключателя, который отходит от каждой две
ри, к системе управления центральным замком. На этом проводе в момент
запирания и отпирания дверей сигнал меняет полярность.
2. Обрезать этот провод и подсоединить к обрезанному концу СИНИЙ/
ЖЁЛТЫЙ провод системы AMG 800 B, при этом во время работы замков
на нём меняется напряжение.
3. Подсоединить СЕРЫЙ/КРАСНЫЙ провод системы AMG 800 B к дру
гому обрезанному концу.
4. Соединить вместе СИНИЙ/КРАСНЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода.
5. Подсоединить КРАСНЫЙ/ЧЁРНЫЙ провод системы AMG 800 B к
источнику питания 12В.
6. Подсоединить КРАСНЫЙ/ЖЁЛТЫЙ провод системы AMG 800 B на
корпус.

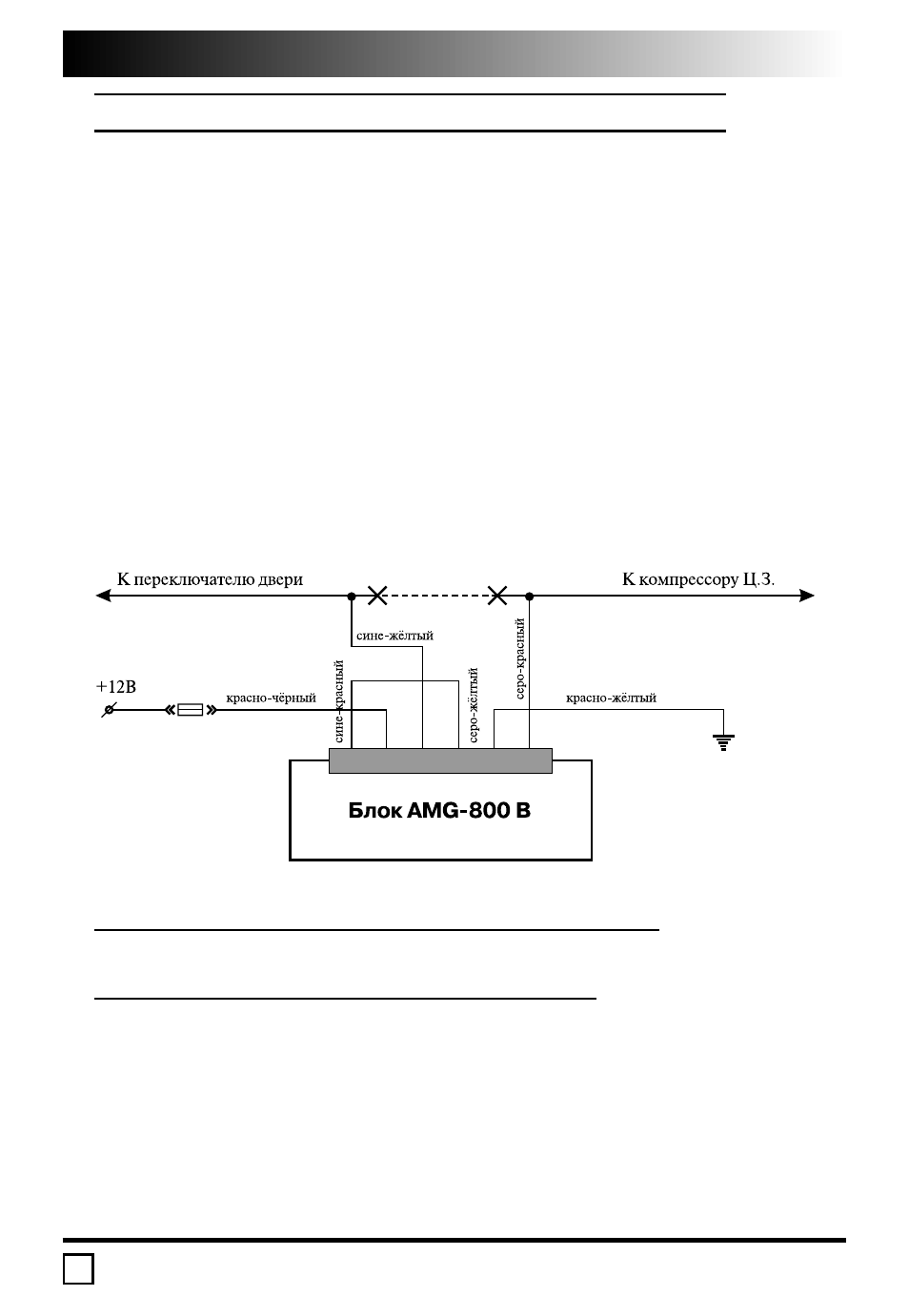

Схема системы запирания дверей с пневматическим
приводом.
Система с Положительным Импульсным
Управлением Центральным Замком
1. Найти провод запирающего сигнала (LOCK) автомобиля, и подсоеди
нить к нему CЕРЫЙ/КРАСНЫЙ провод системы AMG 800 B.
2. Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое
динить к нему СИНИЙ/КРАСНЫЙ провод системы AMG 800 B.
3. Соединить вместе КРАСНЫЙ/ЖЁЛТЫЙ и КРАСНЫЙ/ЧЁРНЫЙ про
вода и подсоединить через предохранитель к источнику питания 12В.
4. Отрезать СИНИЙ/ЖЁЛТЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода, т.к. они
не требуются при данном типе соединения.
