Руководство по установке.
AMG 800 B
6
Также возможно включение этого канала автоматически при каждой поста
новке системы на охрану (См. переключатели программных функций).
Остальные провода не использовать (заизолировать)
ДОПОЛНИТЕЛЬНЫЙ 6 ТИКОНТАКТНЫЙ РАЗЪЕМ
ПРОВОДА ДЛЯ УСТРОЙСТВ ЗАПИРАНИЯ ДВЕРЕЙ
Система Mongoose AMG 800 B поставляется с универсальной системой
запирания дверей, имеющей шесть проводов. Смотри приложенные диаг
раммы, на которых показаны схемы соединений для негативного управле
ния, позитивного управления, установки новых приводов и пневматичес
кого привода.
СЕРЫЙ/КРАСНЫЙ ПРОВОД реле запирания общий контакт
КРАСНЫЙ/ЖЕЛТЫЙ ПРОВОД реле запирания разомкнутый контакт
СЕРЫЙ/ЖЕЛТЫЙ ПРОВОД реле запирания замкнутый контакт
ГОЛУБОЙ/ЖЕЛТЫЙ ПРОВОД реле отпирания замкнутый контакт
КРАСНЫЙ/ЧЕРНЫЙ ПРОВОД реле отпирания разомкнутый контакт
ГОЛУБОЙ/КРАСНЫЙ ПРОВОД реле отпирания общий контакт
Система с Отрицательным Импульсным
Управлением Центральным Замком
1. Найти провод запирающего сигнала (LOCK) автомобиля и подсоеди
нить к нему CЕРЫЙ/КРАСНЫЙ провод системы AMG 800 В.
2. Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое
динить к нему СИНИЙ/КРАСНЫЙ провод системы AMG 800 В.
3. Соединить вместе КРАСНЫЙ/ЖЁЛТЫЙ и КРАСНЫЙ/ЧЁРНЫЙ про
вода и подсоединить на корпус.
4. Отрезать СИНИЙ/ЖЁЛТЫЙ и СЕРЫЙ/ЖЁЛТЫЙ провода, т.к. они
не требуются при данном типе соединения.

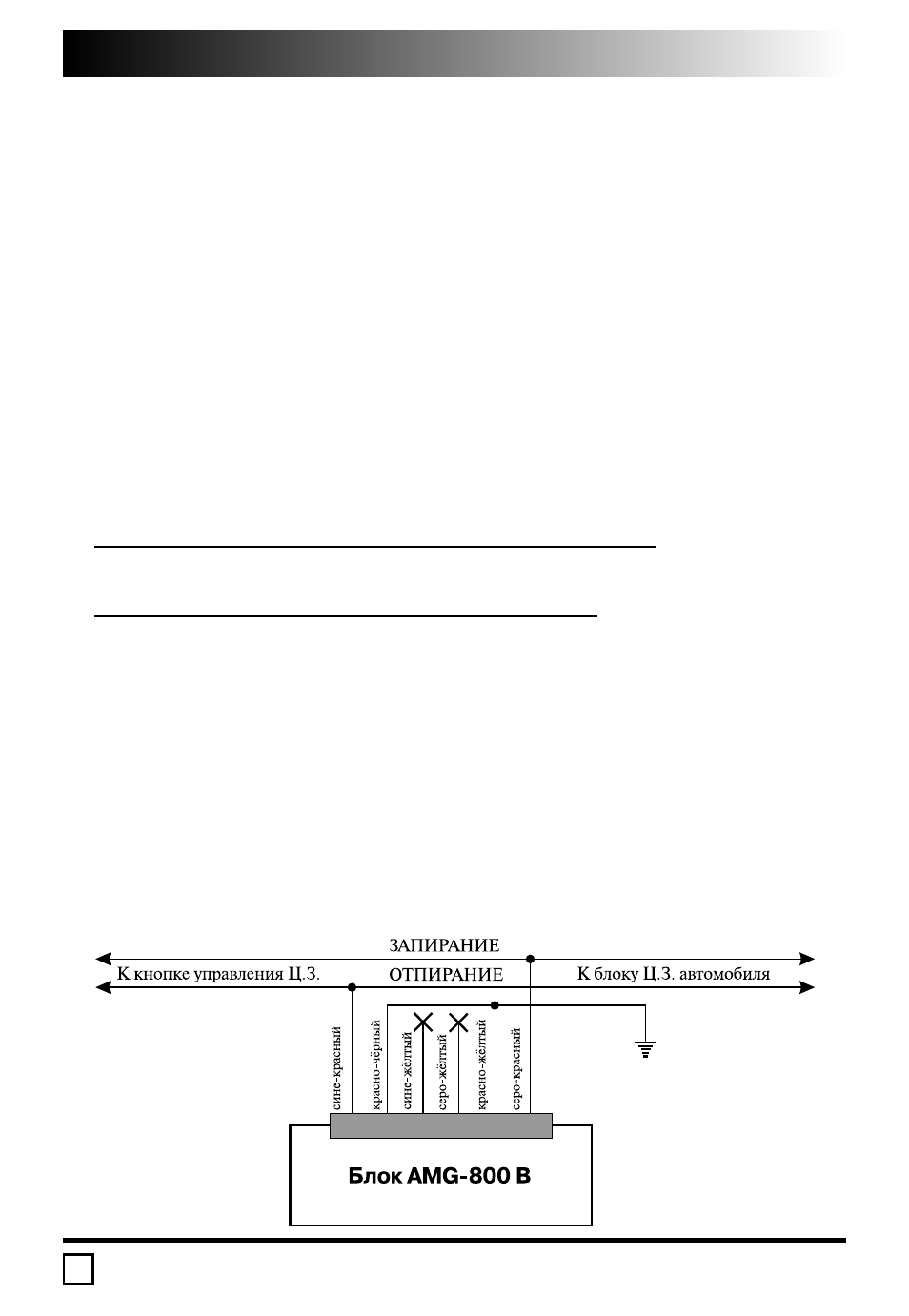

Схема системы с отрицательным импульсным управлением
центральным замком.
