Перед пользованием
(Зт) Кнопка ускоренной перемотки
пперед/ускоренного
зоепройзвейемйя вперед -S4-
Кнопка поиска вперед iScASCH-r] -/■а-
С® Кнопка баланса белого [W.B] -77-
Кнопка паузы [i 9] -84-
CW) Кнопка пуска [►] -83-
Кнопка задней подсветки [BLC] -75-
Кнопка ТВС [ТВС]
-83-
(
2
^ Рычажок открывания
видеомонитора ДЖК (Дисплей на
Жидких Кристаллах) [AOPEN]
(только NV-VZ17)
-69-
СТГ) видеомонитор ДЖК
(только NV-VZ17) -69-
СззЗ Громкоговоритель (только NV-VZ17)
Вследствие ограничений технологии
производства ДЖК на экране
видеомонитора ДЖК возможно наличие
маленьких ярких или темных точек.
Однако, это не является неполадкой и не
влияет на записанное изображение.
Г
22
) Кнопка запирания кассетного отсека
[LOCK] -68-
(23)
Видоискатель -69-
Вследствие ограничений технологии
производства ДЖК, на экране
видоискателя возможно наличие
маленьких ярких или темных точек.
Однако, это не является неполадкой и не
влияет на записанное изображение.
(24)
Батарейный держатель
(25) Рычажок выброса батареи
[◄BATTERY EJECT] -66-

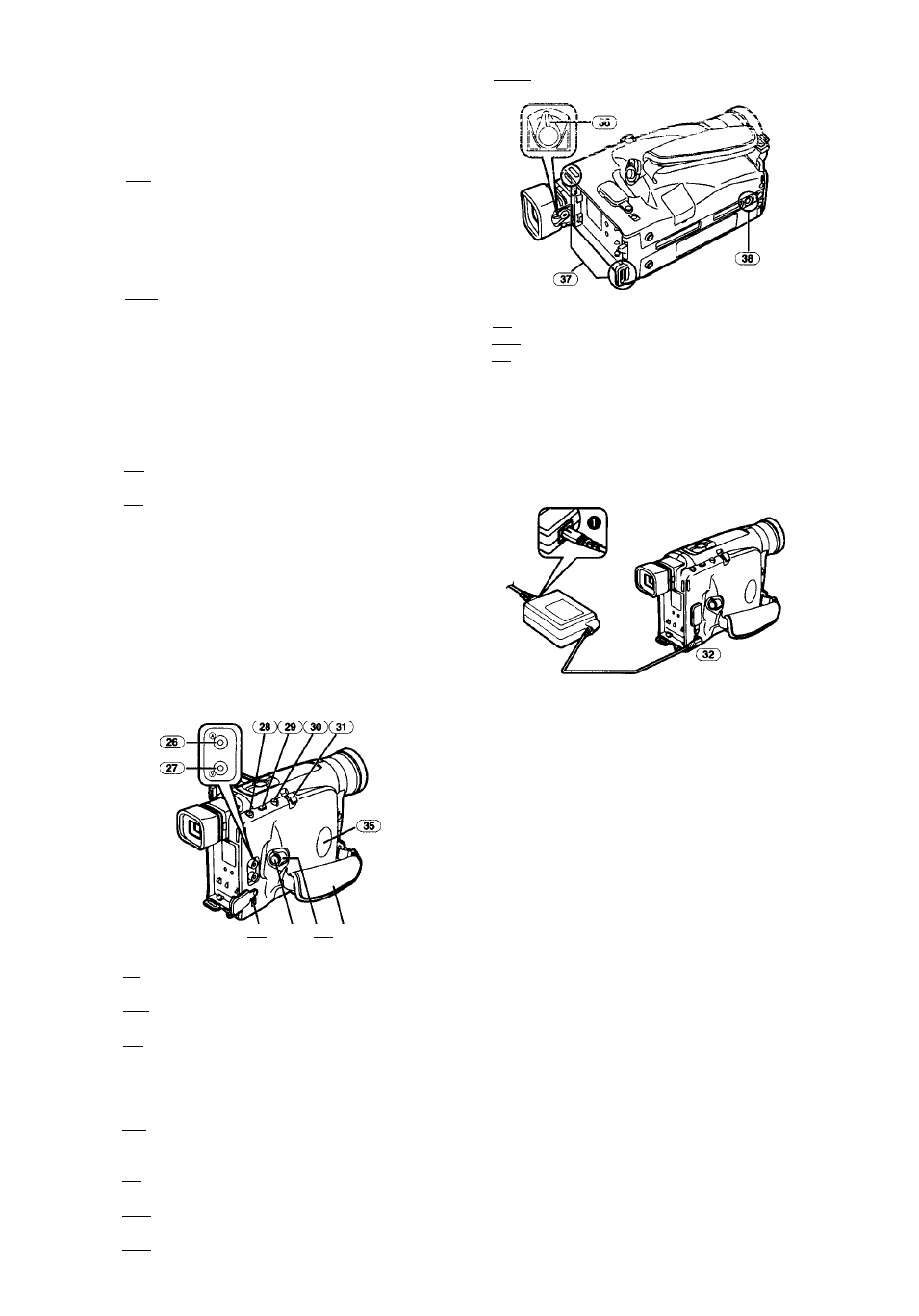

(32) (ЭД)(33) (34)
(
28
) Выходное аудио гнездо [®] -85-, -87-
(27)
Выходное видео гнездо [®] -85-, -87-
Гм) Кнопка выброса кассеты [AEJECT]
- 68 -
(и) Кнопка даты/времени/титров
[DATE/TITLE] -73-, -84-
(3^ Кнопка пуска/остановки записи -74-
• Использовать любую из этих кнопок, в
зависимости от угла записи.
(зТ) Рычажок трансфокации [W/T] -75-, - 80 -
Рычажок регулировки громкости
[-VOL+] -83- (только NV-VZ17)
(32)
Входное гнездо постоянного тока
[DC IN] -65-
(33) Регулятор выбора режима Вкл/Выкл
[CAMERA/OFF/VCR] -68-, -74-, -93-
(34) Захватывающий ремень -67-
(36)
Рычажок корректора окуляра
-69-
(17) Держатели плечевого ремня -67-
(38)
Розетка треножника
•Использовать для установки
видеокамеры на факультативный
треножник.
Источник питания
Щ Использование адаптера
переменного тока
1 Подсоединить адаптер переменного
тока в [DC IN] разъём (зг) на
видеокамере.
2 Подсоедините шнур питания
переменного тока к адаптеру
переменного тока и к розетке питания
переменного тока.
• Штекер сетевого шнура питания
переменного тока не может быть
полностью вставлен в гнездо адаптера
переменного тока. Промежуток
останется как показано на рис О-
• Перед тем, как подсоединить или
отсоединить источник питания,
установить выключатель
[CAMERA/OFF/VCR] на видеокамере на
[OFF] и удостовериться, что не горят ни
лампа [CAMERA] ни лампа
[VCR/CHARGE].
-
