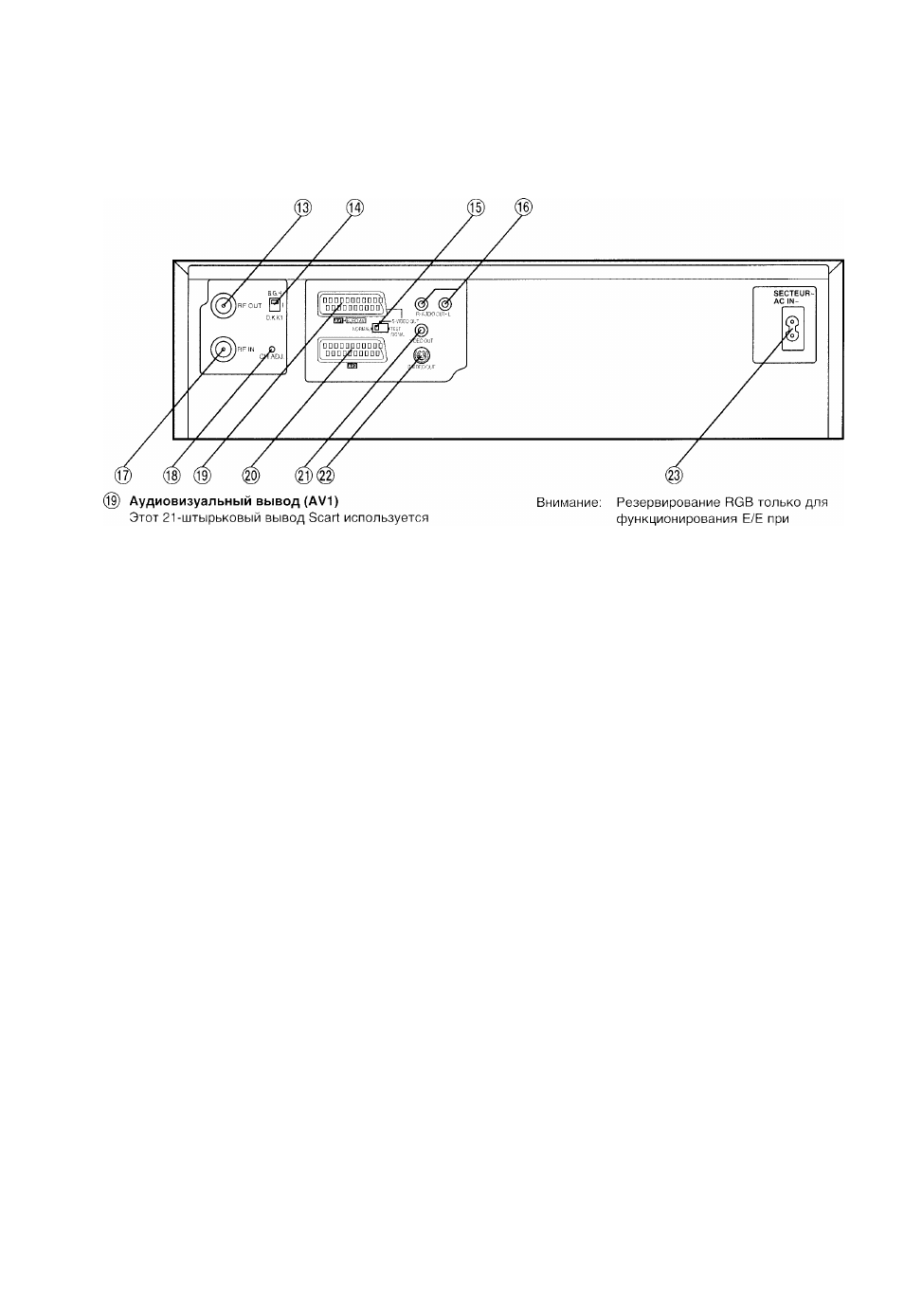

Органы управления и соединительные гнезда
для передачи входных и выходных сигналов как
для изображения, так и для звукового
сопровождения. Телевизоры, снабженные
подобным контактным гнездом, могут быть
подсоединены к данному выводу.
Применяются также следующие названия
Скарт (Scart)
Перител (Peritel)
Соединитель Евро (Euro Connector)
Аудиовизуальный вывод (Euro AV)
Нормальный (AV1/AV2)
10
11
Аудио выход СН2 (R)
Аудио вход СН2 (R)
Аудио выход CHI (L)
Аудио заземление
Заземление (синий)
Аудио вход СН1 (L)
Синий
Напряжение
переключения
Заземление
(зеленый)
Не подсоединен
Зеленый
12 Не подсоединен
13 Заземление
(красный)
14 Запасное
заземление
15 Красный
16 Запасной
17 Заземление видео
выхода
18 Заземление видео
входа
19 Видео выход
20 Видео вход
21 Заземление
( L )
S-VIDEO (AVI)
1 Аудио выход СН2 (R)
2 Аудио вход СН2 (R)
3 Аудио выход СН1
4 Аудио заземление
5 Не подсоединен
6 Аудио вход СН1 (L)
7 Не подсоединен
8 Напряжение
переключения
9 Не подсоединен
10 Не подсоединен
11 Не подсоединен
12 Не подсоединен
13 Не подсоединен
14 Не подсоединен
15 Выход С (С ОиТ)
16 Не подсоединен
17 Заземление видео
выхода
18 Не подсоединен
19 Выход Y(YOUT)
20 Видео вход
21 Заземление
подсоединении декодера платного
ТВ.
Аудиовизуальный вывод (AV2)
Используется для подсоединения декодера или
другого ВКМ.
• Используется только как входное гнездо.
Видео выход (VIDEO OUT)
Используется для подключения видеокабеля к
ТВ или другому видеомагнитофону.
Видео выход S-Video (S-VIDEO OUT)
Используется для подключения видеокабеля
S-Video к ТВ или другому видеомагнитофону,
имеющему выходное гнездо S-Video.
Вход переменного тока (АС 1М~)
Используется для подсоединения к
электрической сети.
