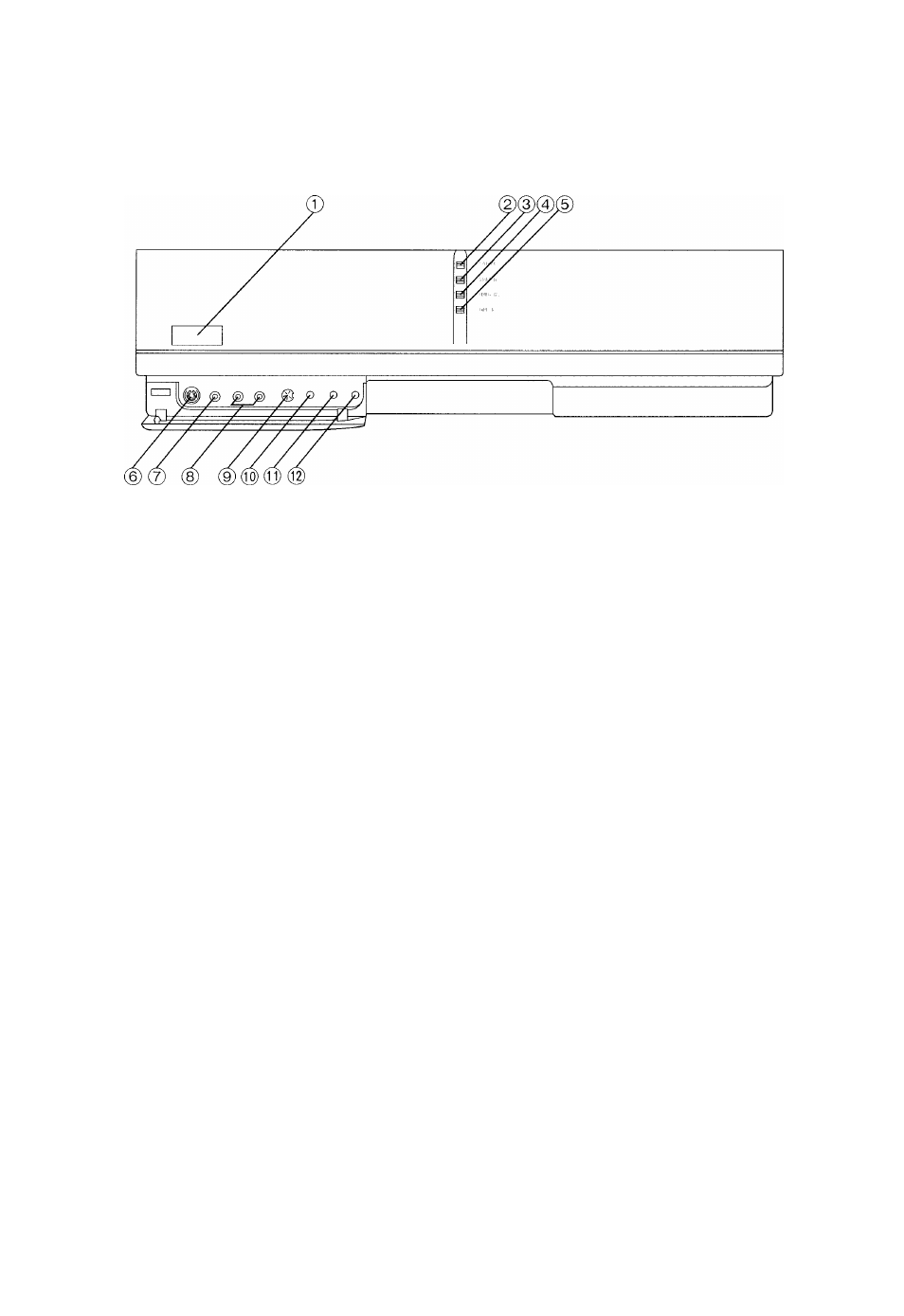

Окошко приемника устройства
инфракрасного дистанционного управления
@ Индикатор включения (OPERATE)
Высвечивается при включении ВКМ.
@ Индикатор режима готовности (STAND BY)
Высвечивается в случае подсоединения сетевого
шнура питания и выключении ВКМ.
(4)
Индикатор записи по таймеру (TIMER REC)
Высвечивается в случае, если активизирована
функция записи по таймеру.
(5) Индикатор наличия кассеты (ТАРЕ IN)
Высвечивается в случае, если вставлена
кассета.
(6) Видео вход S-Video [(S-VIDEO IN (AV3)]
Используется для подключения видеокабеля
S-Video от видеокамеры или другого
видеомагнитофона, который имеет выходное
гнездо S-Video.
(Т) Видео вход [VIDEO IN (AV3)]
Используется для подключения видеокабеля от
видеокамеры или другого видеомагнитофона.
(8) Аудио вход [AUDIO IN (AV3)]
Используется для подключения аудиокабеля от
видеокамеры или другого видеомагнитофона.
(9) Гнездо редактирования (EDIT)
При подсоединении контроллера
редактирования (VW-EC300E/VW-EC310E) (не
поставляется) к этому гнезду возможно более
быстрое и эффективное выполнение таких
функций, как редактирование сборкой,
редактирование вставкой и аудио перезапись,
между двумя ВКМ или между ВКМ и
видеокамерой.
@) Гнездо синхронизированного редактирования
(SYNC. EDIT)
Используется для подсоединения видеокамеры
или другого ВКМ, снабженных функцией
синхронизированного редактирования.
Гнездо микрофона (MIC)
Используется для подсоединения микрофона при
записи. После подсоединения микрофона это
гнездо имеет приоритет.
Гнездо головных телефонов (PHONES)
Используется для подсоединения головных
телефонов.
Радиочастотный выход (RF OUT)
Используется для соединения с антенными
клеммами телевизора.
Селектор радиочастот
Используется для установки системы цветности,
используемой в подключаемом телевизоре.
B.G.H: PAL B.G.H/SECAM B.G
I:
PAL I
D.K.K1: PAL D/SECAM D.K.K1
Переключатель режимов нормальный/
S-Video/тестовый сигнал
(NORMAL/S-VIDEO OUT/TEST SIGNAL)
NORMAL: Обычно установлен в это положение.
S-VIDEO OUT (AVI):
Установите в это положение в случае
подсоединения ВКМ к телевизору,
снабженному 21-штырьковым
соединителем Euro-AV со штырьками
для разделения входных сигналов
Y/C.
TEST SIGNAL:
Установите в это положение в случае
настройки телевизора на ВКМ.
Тестовый сигнал передается по
каналам 38 и AVI.
Аудио выход (AUDIO OUT)
Используется для воспроизведения звукового
сопровождения через стерео аудиосистему.
Радиочастотный вход (RF IN)
Используется для подсоединения к внешней
антенне.
(36)
Регулировка каналов (СН ADJ.)
Используется для леренастройки
радиочастотных передающих каналов 32-
40.
